Steckkarten – Erweiterung und Anpassung Ihrer Mess- und Steuergeräte
Steckkarten sind wichtige Komponenten zur Erweiterung und individuellen Anpassung von Mess- und Steuergeräten. Mit ihnen lassen sich zusätzliche Funktionen realisieren, Schnittstellen erweitern oder spezielle Messgrößen integrieren – ganz nach den Anforderungen Ihrer Anwendung.
Typische Einsatzbereiche:
- Erweiterung von Analysesystemen
- Integration zusätzlicher Sensoren und Messparameter
- Anpassung von Steuerungen und Regelkreisen
Bei HeylNeomeris bieten wir unter anderem folgende Steckkarten an:
- Druckerschnittstellenkarte
- Netzwerklogger für Testomat 2000
- Spannungschnittstellenkarte

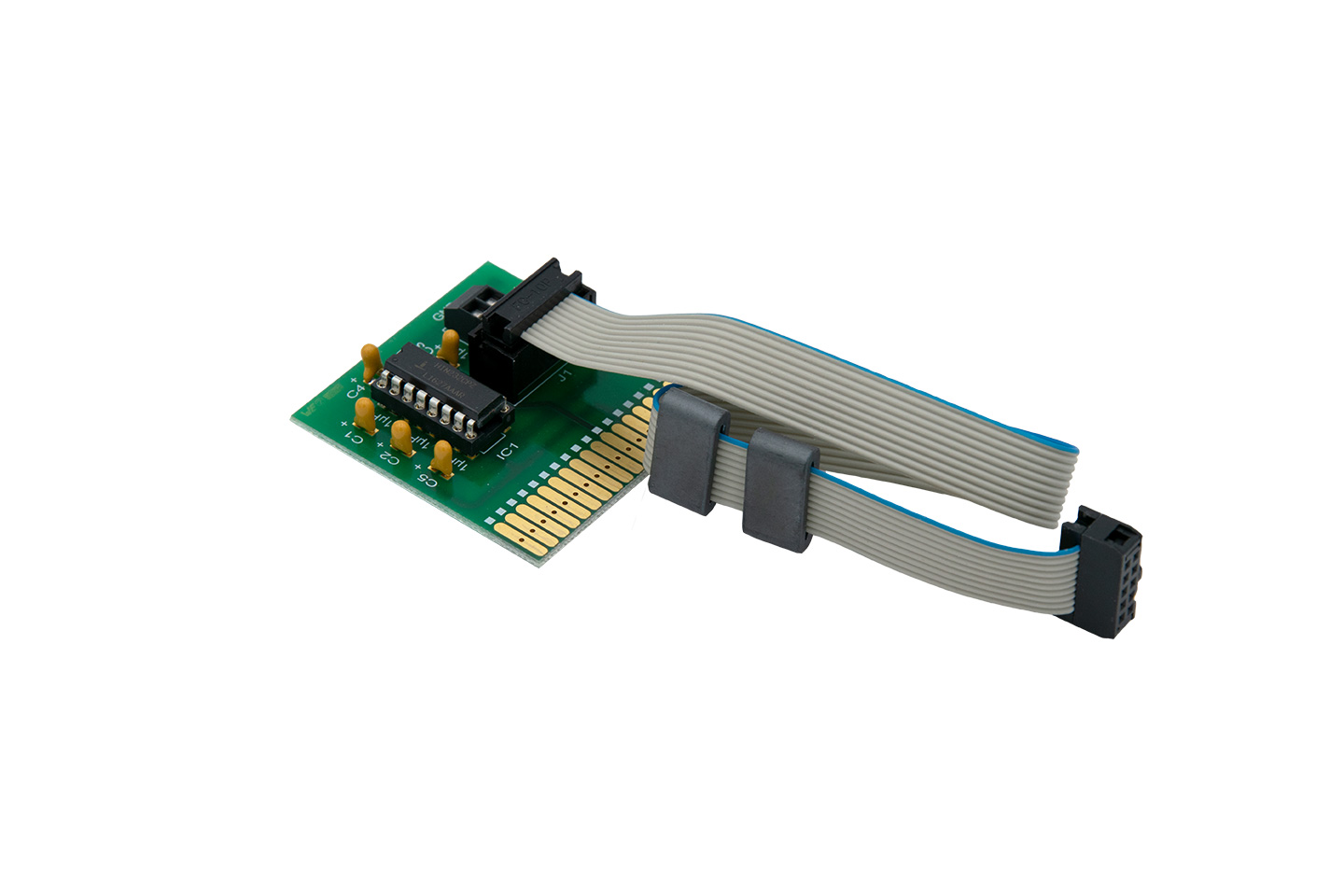

Drucker-Schnittstellenkarte RS 910
Schnittstellen-Steckkarte RS 910 zur Anbindung des Testomat 2000® an einen Protokolldrucker über die serielle Schnittstelle RS232. Häufige Fragen Wofür brauche ich die Drucker-Schnittstellenkarte RS 910? Um Messwerte direkt an einen Protokolldrucker zu übertragen. Mit welchem Gerät ist die Schnittstellenkarte kompatibel? Mit dem Testomat 2000®. Wie werden die Daten übertragen? Über eine serielle Verbindung zum angeschlossenen Drucker. Kann ich meine Messergebnisse ausdrucken? Ja, die Werte lassen sich direkt als Protokoll ausgeben. Ist der Einbau kompliziert? Nein, die Steckkarte wird einfach im Gerät eingesetzt. Welchen Vorteil habe ich im Alltag? Sie erhalten eine direkte und übersichtliche Dokumentation Ihrer Messwerte. Für wen ist die Schnittstellenkarte sinnvoll? Für alle, die Messergebnisse regelmäßig dokumentieren oder archivieren möchten oder müssen.
Netzwerklogger für Testomat® und Titromat®
Der Datenlogger mit Ethernetanschluss wurde für die Fernabfrage und Fernwartung des Testomat 2000® entwickelt. Technische Daten: Steckkarte für den Testomat 2000® mit 100 MBit Netzwerkanschluss Webserver, FTP Server und integrierter Flash-Speicher 8 MB Flash Speicher für 400000 Messwerte und Meldungen (ca. 5 Jahre) Generierung einer Mess- und Alarm-Datei pro Monat Dateien werden im "CSV"-Format gespeichert und können mit Office-Programmen nachbearbeitet werden Anzeige der aktuellen Messwerte und des letzten Alarms über Webbrowser Grafische Anzeige der monatlichen Messwerte über Webbrowser Benachrichtigung bei neuen Messwerten, Alarme/Meldungen und Grenzwertüberschreitungen per E-Mail Datei-Download per Browser oder FTP Weiterleitung aller Meldungen und Messwerte auf beliebigen TCP/IP-Port zur Anlagenkopplung mit SPS und anderen netzwerkfähigen Geräten. Passwortschutz für alle Einstellungen, FTP und Webzugriff Auto-MDI-X Häufige Fragen Wofür brauche ich den Netzwerklogger? Um Messwerte aus der Ferne auszulesen und das Gerät bequem zu überwachen. Kann ich meine Messdaten online einsehen? Ja, über den Webbrowser sehen Sie aktuelle Werte und Alarme jederzeit. Werden die Messwerte gespeichert? Ja, sie werden langfristig gespeichert und können später ausgewertet werden. Kann ich die Daten weiterverarbeiten? Ja, die Dateien lassen sich einfach herunterladen und z. B. in Excel öffnen. Werde ich bei Problemen automatisch informiert? Ja, bei Alarmen oder Grenzwertüberschreitungen erhalten Sie eine Benachrichtigung. Ist eine Verbindung zu anderen Systemen möglich? Ja, Messwerte können an Steuerungen oder andere Geräte weitergeleitet werden. Ist der Zugriff auf die Daten geschützt? Ja, alle Zugriffe sind passwortgeschützt für mehr Sicherheit.
Spannungsschnittstelle UK 910
Spannungsschnittstelle (Steckkarte), geeignet für Testomat 2000®- und Titromat®-Geräte. Technische Daten: Spannungsausgang: 0/2-10V galvanische Trennung Z.B. geeignet für Testomat 2000®, Testomat 2000® CAL, Testomat 2000® CLF, Testomat 2000® CLT, Testomat 2000® CrVI, Testomat 2000® DUO, Testomat 2000® Fe, Testomat 2000® SO3, Testomat 2000® Self clean, Testomat 2000 THCL®, Testomat 2000® CLO2, Testomat 2000® Br2. Häufige Fragen Wofür brauche ich die Spannungsschnittstelle UK 910? Um Messwerte als Spannungssignal an andere Systeme weiterzugeben. Mit welchen Geräten ist die Schnittstelle kompatibel? Geeignet für Testomat 2000®- und Titromat®-Geräte. Z.B. geeignet für Testomat 2000®, Testomat 2000® CAL, Testomat 2000® CLF, Testomat 2000® CLT, Testomat 2000® CrVI, Testomat 2000® DUO, Testomat 2000® Fe, Testomat 2000® SO3, Testomat 2000® Self clean, Testomat 2000 THCL®, Testomat 2000® CLO2, Testomat 2000® Br2. Welche Signale kann die Schnittstelle ausgeben? Spannungssignale im Bereich von 0/2 bis 10 Volt. Was bedeutet galvanische Trennung? Die Verbindung ist elektrisch getrennt und schützt vor Störungen oder Schäden. Ist der Einbau kompliziert? Nein, die Steckkarte lässt sich einfach in das Gerät einsetzen. Wofür kann ich das Ausgangssignal nutzen? Zur Weiterverarbeitung in Steuerungen oder zur Überwachung von Messwerten. Welchen Vorteil bietet die Schnittstelle im Alltag? Sie ermöglicht eine einfache Integration in bestehende Testomat-Geräte.
Stromschnittstelle SK910
Steckkarte für eine Stromschnittstelle des Testomat. Technische Daten: Stromausgang: 0–20 mA oder 4–20 mA maximale Bürde: 500 Ohm galvanische Trennung Geeignet für folgende Geräte: Testomat 2000®, Testomat 2000® CAL, Testomat 2000® CLF, Testomat 2000® CLT, Testomat 2000® CrVI, Testomat 2000® DUO, Testomat 2000® Fe, Testomat 2000® SO3, Testomat 2000® Self clean, Testomat 2000 THCL®, Testomat 2000® CLO2, Testomat 2000® Br2 Häufige Fragen Wofür brauche ich die Stromschnittstelle SK910? Um Messwerte als Stromsignal an andere Systeme zu übertragen. Mit welchen Geräten ist die Schnittstelle kompatibel? Steckkarte für eine Stromschnittstelle, geeignet für Testomat 2000®- und Titromat®-Geräten. Z. B. geeignet für folgende Geräte: Testomat 2000®, Testomat 2000® CAL, Testomat 2000® CLF, Testomat 2000® CLT, Testomat 2000® CrVI, Testomat 2000® DUO, Testomat 2000® Fe, Testomat 2000® SO3, Testomat 2000® Self clean, Testomat 2000 THCL®, Testomat 2000® CLO2, Testomat 2000® Br2, etc. Welche Ausgangssignale stehen zur Verfügung? 0–20 mA oder 4–20 mA, je nach Anwendung. Was bedeutet galvanische Trennung? Sie schützt angeschlossene Geräte vor Störungen und elektrischen Einflüssen. Ist der Einbau kompliziert? Nein, die Steckkarte lässt sich einfach im Gerät einsetzen. Wofür nutze ich das Stromsignal im Alltag? Zur Überwachung, Steuerung oder Weiterverarbeitung von Messwerten. Welchen Vorteil bietet die Schnittstelle? Sie ermöglicht eine zuverlässige Integration in bestehende Anlagen.
SUB-D-Nullmodemkabel
9-polig, 2 x Buchse, 3m• zugehöriger USB Adapter #850929
Testomat® LAB OLED Displaymodul zur Messwertanzeige
256x64 2,8", gelbFeatures:Über das Display kann kein Menü für die Programmierung aufgerufen werden. Es ist nur für die Messwertanzeige geeignet. Zum Programmieren des Gerätes verwenden Sie den Service MonitorAnzeigeBeim Einschalten des Gerätes mit aufgestecktem Display, wird während des Bootvorgangs, die installierte Softwareversion angezeigt. Dies ermöglicht Ihnen eine visuelle Kontrolle des aktuellen Softwarestandes nach der Durchführung eines Softwareupdates. Nach Abschluss einer Messung wird das Messergebnis in der ausgewählten Anzeigeeinheit im Display dargestellt. Der Anzeigewert bleibt bis zum Ende der nächsten Messung erhalten und aktualisiert sich anschließend auf den neuen Messwert. Im Falle einer Störung während der letzten Messung wird im Display „x x x x x ausgewählte Anzeigeeinheit“ angezeigt. Sofern es sich um eine zeitweilige Störung handelt, blinkt gleichzeitig die Funktionstaste Alarm (siehe Zeitweilige Störungen in der Bedienungsanleitung). In diesem Fall startet das Gerät nach Ablauf des programmierten Analysenintervalls erneut eine Messung. Sofern der Fehler weiterhin anliegt, bleibt die Anzeige im Display bestehen und die Funktionstaste Alarm leuchtet dauerhaft. In diesem Fall erfolgen keine weiteren Messungen im programmierten Analy-senintervall und das Gerät wechselt in den Standby-Modus. Liegt die Störung nicht länger vor, wird nach Abschluss der Messung das Messergebnis im Display angezeigt und das Gerät wechselt in den normalen Betriebsmodus.
USB-Datenlogger Testomat® 808
Testomat® 808-Zubehör: USB-Datenlogger Speichert die Messwerte der 20mA Schnittstelle periodisch ab. Speicherkapazität für 32768 Werte vorhanden. Über den eingebauten USB-Port ist der Datenzugriff möglich. Mitgeliefert werden Treiber und Applikationen lauffähig unter Windows XP, Windows Vista, Windows 7 und Windows 8 (32 und 64 bit)
