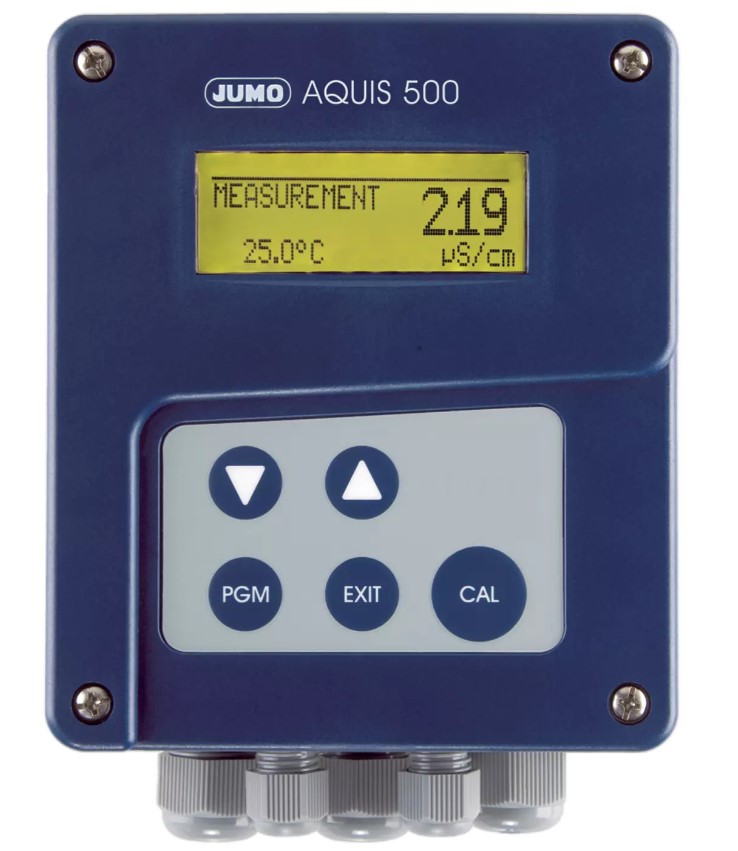

Das Gerät wird zur konduktiven Messung / Regelung der elektroytischen Leitfähigkeit, des spezifischen Widerstandes oder des TDS-Wertes eingesetzt. Zusätzlich bietet der JUMO AQUIS 500 CR die Möglichkeit, die gemessene Leitfähigkeit gemäß einer kundenspezifischen Tabelle anzuzeigen.An das Gerät können sowohl konduktive Zwei-Elektroden-, als auch Vier-Elektroden-Messzellen angeschlossen werden. Die Temperaturmessung wird als zweite Eingangsgröße mit einem Pt100/1000 durchgeführt. Je nach Messgröße ist hierdurch eine spezifische automatische Temperaturkompensation möglich.Die Bedienung des Gerätes erfolgt über Tasten und ein großes LC-Grafikdisplay. Dieses Display ermöglicht die gute Ablesbarkeit des Messwertes. Die Darstellung der Parameter im Klartext vereinfacht dem Bediener die Konfiguration und unterstützt die korrekte Programmierung des Gerätes.Durch den modularen Aufbau des Gerätes kann es den Erfordernissen der Anwendung angepasst werden. Es stehen bis zu vier Ausgänge zur Verfügung.Typische Einsatzgebiete:Universell einsetzbar in der Wasser- und Abwasserwirtschaft, Brauch-, Prozess- und Abwässer, Trink-, Brunnen- und Oberflächenwasser, Rein- und Reinstwasserapplikationen, Pharmawasseranwendungen (z.B. gemäß USP, Ph.Eur., WFI), Wasserqualitätsmessungen, TDS-Messungen (ppm bzw. mg/l).Besonderheiten Direkte Umschaltmöglichkeit auf      - spezifische Leitfähigkeit (µS/cm bzw. mS/cm)      - spezifischer Widerstand (kΩ x cm bzw. MΩ x cm)      - TDS-Messung (ppm bzw. mg/l)      - kundenspezifische TabelleAutomatische Temperaturkompensation: aus (z.B. USP), linear, ASTM, natürliche Wässer (EN 27888/ISO 7888)Großes LC-Grafikdisplay mit HintergrundbeleuchtungDisplaydarstellung wählbar: große Ziffern, Bargraph oder TendenzanzeigeKalibriermöglichkeiten je nach Messgröße: Zellenkonstante und TemperaturkoeffizientKalibrierlogbuchAnschlussmöglichkeit von Zwei-Elektroden Messzellen (standard) oder Vier-Elektroden-MesszellenAktivierbare VerschmutzungserkennungAutorange-BetriebSchutzart IP67 bei Aufbaumontage Schutzart IP65 bei SchaltschrankmontageBedienersprachen umschaltbar: Deutsch, Englisch, Französisch; weitere Sprachen über Setup-Programm nachladbarDurch Setup-Programm: komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bedienersprachen

Das Gerät wird zur konduktiven Messung / Regelung der elektroytischen Leitfähigkeit, des spezifischen Widerstandes oder des TDS-Wertes eingesetzt. Zusätzlich bietet der JUMO AQUIS 500 CR die Möglichkeit, die gemessene Leitfähigkeit gemäß einer kundenspezifischen Tabelle anzuzeigen.An das Gerät können sowohl konduktive Zwei-Elektroden-, als auch Vier-Elektroden-Messzellen angeschlossen werden. Die Temperaturmessung wird als zweite Eingangsgröße mit einem Pt100/1000 durchgeführt. Je nach Messgröße ist hierdurch eine spezifische automatische Temperaturkompensation möglich.Die Bedienung des Gerätes erfolgt über Tasten und ein großes LC-Grafikdisplay. Dieses Display ermöglicht die gute Ablesbarkeit des Messwertes. Die Darstellung der Parameter im Klartext vereinfacht dem Bediener die Konfiguration und unterstützt die korrekte Programmierung des Gerätes.Durch den modularen Aufbau des Gerätes kann es den Erfordernissen der Anwendung angepasst werden. Es stehen bis zu vier Ausgänge zur Verfügung.Typische Einsatzgebiete:Universell einsetzbar in der Wasser- und Abwasserwirtschaft, Brauch-, Prozess- und Abwässer, Trink-, Brunnen- und Oberflächenwasser, Rein- und Reinstwasserapplikationen, Pharmawasseranwendungen (z.B. gemäß USP, Ph.Eur., WFI), Wasserqualitätsmessungen, TDS-Messungen (ppm bzw. mg/l).Besonderheiten Direkte Umschaltmöglichkeit auf      - spezifische Leitfähigkeit (µS/cm bzw. mS/cm)      - spezifischer Widerstand (kΩ x cm bzw. MΩ x cm)      - TDS-Messung (ppm bzw. mg/l)      - kundenspezifische TabelleAutomatische Temperaturkompensation: aus (z.B. USP), linear, ASTM, natürliche Wässer (EN 27888/ISO 7888)Großes LC-Grafikdisplay mit HintergrundbeleuchtungDisplaydarstellung wählbar: große Ziffern, Bargraph oder TendenzanzeigeKalibriermöglichkeiten je nach Messgröße: Zellenkonstante und TemperaturkoeffizientKalibrierlogbuchAnschlussmöglichkeit von Zwei-Elektroden Messzellen (standard) oder Vier-Elektroden-MesszellenAktivierbare VerschmutzungserkennungAutorange-BetriebSchutzart IP67 bei Aufbaumontage Schutzart IP65 bei SchaltschrankmontageBedienersprachen umschaltbar: Deutsch, Englisch, Französisch; weitere Sprachen über Setup-Programm nachladbarDurch Setup-Programm: komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bedienersprachen

Das Gerät wird zur konduktiven Messung / Regelung der elektroytischen Leitfähigkeit, des spezifischen Widerstandes oder des TDS-Wertes eingesetzt. Zusätzlich bietet der JUMO AQUIS 500 CR die Möglichkeit, die gemessene Leitfähigkeit gemäß einer kundenspezifischen Tabelle anzuzeigen.An das Gerät können sowohl konduktive Zwei-Elektroden-, als auch Vier-Elektroden-Messzellen angeschlossen werden. Die Temperaturmessung wird als zweite Eingangsgröße mit einem Pt100/1000 durchgeführt. Je nach Messgröße ist hierdurch eine spezifische automatische Temperaturkompensation möglich.Die Bedienung des Gerätes erfolgt über Tasten und ein großes LC-Grafikdisplay. Dieses Display ermöglicht die gute Ablesbarkeit des Messwertes. Die Darstellung der Parameter im Klartext vereinfacht dem Bediener die Konfiguration und unterstützt die korrekte Programmierung des Gerätes.Durch den modularen Aufbau des Gerätes kann es den Erfordernissen der Anwendung angepasst werden. Es stehen bis zu vier Ausgänge zur Verfügung.Typische Einsatzgebiete:Universell einsetzbar in der Wasser- und Abwasserwirtschaft, Brauch-, Prozess- und Abwässer, Trink-, Brunnen- und Oberflächenwasser, Rein- und Reinstwasserapplikationen, Pharmawasseranwendungen (z.B. gemäß USP, Ph.Eur., WFI), Wasserqualitätsmessungen, TDS-Messungen (ppm bzw. mg/l).Besonderheiten Direkte Umschaltmöglichkeit auf      - spezifische Leitfähigkeit (µS/cm bzw. mS/cm)      - spezifischer Widerstand (kΩ x cm bzw. MΩ x cm)      - TDS-Messung (ppm bzw. mg/l)      - kundenspezifische TabelleAutomatische Temperaturkompensation: aus (z.B. USP), linear, ASTM, natürliche Wässer (EN 27888/ISO 7888)Großes LC-Grafikdisplay mit HintergrundbeleuchtungDisplaydarstellung wählbar: große Ziffern, Bargraph oder TendenzanzeigeKalibriermöglichkeiten je nach Messgröße: Zellenkonstante und TemperaturkoeffizientKalibrierlogbuchAnschlussmöglichkeit von Zwei-Elektroden Messzellen (standard) oder Vier-Elektroden-MesszellenAktivierbare VerschmutzungserkennungAutorange-BetriebSchutzart IP67 bei Aufbaumontage Schutzart IP65 bei SchaltschrankmontageBedienersprachen umschaltbar: Deutsch, Englisch, Französisch; weitere Sprachen über Setup-Programm nachladbarDurch Setup-Programm: komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bedienersprachen

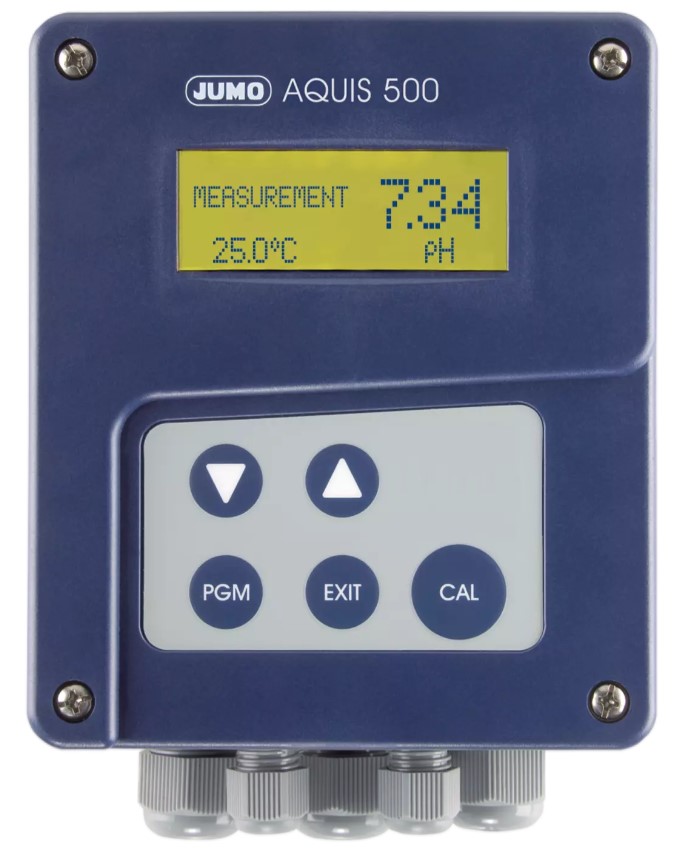

Das Gerät wird zur Messung/Regelung des pH-Wertes, der Redox-Spannung oder der NH3-(Ammoniak-) Konzentrationsmessung eingesetzt.  Die Funktion kann direkt am Gerät umgeschaltet werden. Je nach Messgröße können Einstabmessketten (z. B. pH-/Redox-Einstabmessketten, gassensitive Sensoren) bzw. getrennte Versionen (Glas-/Metallelektroden mit separater Bezugselektrode) angeschlossen werden. Als zweite Eingangsgröße dient die Temperaturmessung, die z. B. mit einem Pt 100/1000 durchgeführt werden kann. Bei den Messgrößen pH-Wert und NH3 ist damit eine automatische Temperaturkompensation möglich. Die Bedienung der Geräte erfolgt über eindeutige Tasten und ein großes LC-Grafikdisplay. Dieses Display ermöglicht eine gute Ablesbarkeit des Messwertes. Die Darstellung der Parameter in Klartext erleichtert dem Bediener die Konfiguration und unterstützt die korrekte Programmierung des Gerätes. Durch den modularen Aufbau des Gerätes kann es den Erfordernissen der Applikation angepasst werden. Es stehen bis zu vier Ausgänge zur Verfügung. Besonderheiten  direkte Umschaltmöglichkeit auf pH-Wert, Redox-Spannung oder der NH3- (Ammoniak-) Konzentration  automatische Temperaturkompensation großes LC-Grafikdisplay mit Hintergrundbeleuchtung Displaydarstellung wählbar: Große Ziffern, Bargraph oder Tendenzanzeige lötfreie Anschlusstechnik Kalibriermöglichkeiten je nach Messgröße Ein-/Zwei-/Drei-Punkt-Kalibrierung Kalibrierlogbuch  aktivierbare Impedanzmessung bei pH-Wert-Messung asymmetrischer und symmetrischer Anschluss von pH-Wert-Sensoren  Anschlussmöglichkeit von pH-ISFET-Sensoren durch integrierten Ausgang zur Spannungsversorgung des Sensors Schutzart IP67 bei Aufbaumontage, Schutzart IP65 bei Schaltschrankmontage Bedienersprachen umschaltbar Deutsch, Englisch, Französisch; weitere Sprachen über Setup-Programm nachladbar durch Setup-Programm: komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bedienersprachen

Das Gerät wird zur Messung/Regelung des pH-Wertes, der Redox-Spannung oder der NH3-(Ammoniak-) Konzentrationsmessung eingesetzt.  Die Funktion kann direkt am Gerät umgeschaltet werden. Je nach Messgröße können Einstabmessketten (z. B. pH-/Redox-Einstabmessketten, gassensitive Sensoren) bzw. getrennte Versionen (Glas-/Metallelektroden mit separater Bezugselektrode) angeschlossen werden. Als zweite Eingangsgröße dient die Temperaturmessung, die z. B. mit einem Pt 100/1000 durchgeführt werden kann. Bei den Messgrößen pH-Wert und NH3 ist damit eine automatische Temperaturkompensation möglich. Die Bedienung der Geräte erfolgt über eindeutige Tasten und ein großes LC-Grafikdisplay. Dieses Display ermöglicht eine gute Ablesbarkeit des Messwertes. Die Darstellung der Parameter in Klartext erleichtert dem Bediener die Konfiguration und unterstützt die korrekte Programmierung des Gerätes. Durch den modularen Aufbau des Gerätes kann es den Erfordernissen der Applikation angepasst werden. Es stehen bis zu vier Ausgänge zur Verfügung. Besonderheiten  direkte Umschaltmöglichkeit auf pH-Wert, Redox-Spannung oder der NH3- (Ammoniak-) Konzentration  automatische Temperaturkompensation großes LC-Grafikdisplay mit Hintergrundbeleuchtung Displaydarstellung wählbar: Große Ziffern, Bargraph oder Tendenzanzeige lötfreie Anschlusstechnik Kalibriermöglichkeiten je nach Messgröße Ein-/Zwei-/Drei-Punkt-Kalibrierung Kalibrierlogbuch  aktivierbare Impedanzmessung bei pH-Wert-Messung asymmetrischer und symmetrischer Anschluss von pH-Wert-Sensoren  Anschlussmöglichkeit von pH-ISFET-Sensoren durch integrierten Ausgang zur Spannungsversorgung des Sensors Schutzart IP67 bei Aufbaumontage, Schutzart IP65 bei Schaltschrankmontage Bedienersprachen umschaltbar Deutsch, Englisch, Französisch; weitere Sprachen über Setup-Programm nachladbar durch Setup-Programm: komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bedienersprachen

Das Gerät wird zur Messung/Regelung des pH-Wertes, der Redox-Spannung oder der NH3-(Ammoniak-) Konzentrationsmessung eingesetzt.  Die Funktion kann direkt am Gerät umgeschaltet werden. Je nach Messgröße können Einstabmessketten (z. B. pH-/Redox-Einstabmessketten, gassensitive Sensoren) bzw. getrennte Versionen (Glas-/Metallelektroden mit separater Bezugselektrode) angeschlossen werden. Als zweite Eingangsgröße dient die Temperaturmessung, die z. B. mit einem Pt 100/1000 durchgeführt werden kann. Bei den Messgrößen pH-Wert und NH3 ist damit eine automatische Temperaturkompensation möglich. Die Bedienung der Geräte erfolgt über eindeutige Tasten und ein großes LC-Grafikdisplay. Dieses Display ermöglicht eine gute Ablesbarkeit des Messwertes. Die Darstellung der Parameter in Klartext erleichtert dem Bediener die Konfiguration und unterstützt die korrekte Programmierung des Gerätes. Durch den modularen Aufbau des Gerätes kann es den Erfordernissen der Applikation angepasst werden. Es stehen bis zu vier Ausgänge zur Verfügung. Besonderheiten  direkte Umschaltmöglichkeit auf pH-Wert, Redox-Spannung oder der NH3- (Ammoniak-) Konzentration  automatische Temperaturkompensation großes LC-Grafikdisplay mit Hintergrundbeleuchtung Displaydarstellung wählbar: Große Ziffern, Bargraph oder Tendenzanzeige lötfreie Anschlusstechnik Kalibriermöglichkeiten je nach Messgröße Ein-/Zwei-/Drei-Punkt-Kalibrierung Kalibrierlogbuch  aktivierbare Impedanzmessung bei pH-Wert-Messung asymmetrischer und symmetrischer Anschluss von pH-Wert-Sensoren  Anschlussmöglichkeit von pH-ISFET-Sensoren durch integrierten Ausgang zur Spannungsversorgung des Sensors Schutzart IP67 bei Aufbaumontage, Schutzart IP65 bei Schaltschrankmontage Bedienersprachen umschaltbar Deutsch, Englisch, Französisch; weitere Sprachen über Setup-Programm nachladbar durch Setup-Programm: komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bedienersprachen

Das Gerät wird zur Messung/Regelung des pH-Wertes, der Redox-Spannung oder der NH3-(Ammoniak-) Konzentrationsmessung eingesetzt.  Die Funktion kann direkt am Gerät umgeschaltet werden. Je nach Messgröße können Einstabmessketten (z. B. pH-/Redox-Einstabmessketten, gassensitive Sensoren) bzw. getrennte Versionen (Glas-/Metallelektroden mit separater Bezugselektrode) angeschlossen werden. Als zweite Eingangsgröße dient die Temperaturmessung, die z. B. mit einem Pt 100/1000 durchgeführt werden kann. Bei den Messgrößen pH-Wert und NH3 ist damit eine automatische Temperaturkompensation möglich. Die Bedienung der Geräte erfolgt über eindeutige Tasten und ein großes LC-Grafikdisplay. Dieses Display ermöglicht eine gute Ablesbarkeit des Messwertes. Die Darstellung der Parameter in Klartext erleichtert dem Bediener die Konfiguration und unterstützt die korrekte Programmierung des Gerätes. Durch den modularen Aufbau des Gerätes kann es den Erfordernissen der Applikation angepasst werden. Es stehen bis zu vier Ausgänge zur Verfügung. Besonderheiten  direkte Umschaltmöglichkeit auf pH-Wert, Redox-Spannung oder der NH3- (Ammoniak-) Konzentration  automatische Temperaturkompensation großes LC-Grafikdisplay mit Hintergrundbeleuchtung Displaydarstellung wählbar: Große Ziffern, Bargraph oder Tendenzanzeige lötfreie Anschlusstechnik Kalibriermöglichkeiten je nach Messgröße Ein-/Zwei-/Drei-Punkt-Kalibrierung Kalibrierlogbuch  aktivierbare Impedanzmessung bei pH-Wert-Messung asymmetrischer und symmetrischer Anschluss von pH-Wert-Sensoren  Anschlussmöglichkeit von pH-ISFET-Sensoren durch integrierten Ausgang zur Spannungsversorgung des Sensors Schutzart IP67 bei Aufbaumontage, Schutzart IP65 bei Schaltschrankmontage Bedienersprachen umschaltbar Deutsch, Englisch, Französisch; weitere Sprachen über Setup-Programm nachladbar durch Setup-Programm: komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bedienersprachen

Das Gerät wird zur Messung/Regelung des pH-Wertes, der Redox-Spannung oder der NH3-(Ammoniak-) Konzentrationsmessung eingesetzt.  Die Funktion kann direkt am Gerät umgeschaltet werden. Je nach Messgröße können Einstabmessketten (z. B. pH-/Redox-Einstabmessketten, gassensitive Sensoren) bzw. getrennte Versionen (Glas-/Metallelektroden mit separater Bezugselektrode) angeschlossen werden. Als zweite Eingangsgröße dient die Temperaturmessung, die z. B. mit einem Pt 100/1000 durchgeführt werden kann. Bei den Messgrößen pH-Wert und NH3 ist damit eine automatische Temperaturkompensation möglich. Die Bedienung der Geräte erfolgt über eindeutige Tasten und ein großes LC-Grafikdisplay. Dieses Display ermöglicht eine gute Ablesbarkeit des Messwertes. Die Darstellung der Parameter in Klartext erleichtert dem Bediener die Konfiguration und unterstützt die korrekte Programmierung des Gerätes. Durch den modularen Aufbau des Gerätes kann es den Erfordernissen der Applikation angepasst werden. Es stehen bis zu vier Ausgänge zur Verfügung. Besonderheiten  direkte Umschaltmöglichkeit auf pH-Wert, Redox-Spannung oder der NH3- (Ammoniak-) Konzentration  automatische Temperaturkompensation großes LC-Grafikdisplay mit Hintergrundbeleuchtung Displaydarstellung wählbar: Große Ziffern, Bargraph oder Tendenzanzeige lötfreie Anschlusstechnik Kalibriermöglichkeiten je nach Messgröße Ein-/Zwei-/Drei-Punkt-Kalibrierung Kalibrierlogbuch  aktivierbare Impedanzmessung bei pH-Wert-Messung asymmetrischer und symmetrischer Anschluss von pH-Wert-Sensoren  Anschlussmöglichkeit von pH-ISFET-Sensoren durch integrierten Ausgang zur Spannungsversorgung des Sensors Schutzart IP67 bei Aufbaumontage, Schutzart IP65 bei Schaltschrankmontage Bedienersprachen umschaltbar Deutsch, Englisch, Französisch; weitere Sprachen über Setup-Programm nachladbar durch Setup-Programm: komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bedienersprachen

Das Gerät wird zur Messung/Regelung des pH-Wertes, der Redox-Spannung oder der NH3-(Ammoniak-) Konzentrationsmessung eingesetzt.  Die Funktion kann direkt am Gerät umgeschaltet werden. Je nach Messgröße können Einstabmessketten (z. B. pH-/Redox-Einstabmessketten, gassensitive Sensoren) bzw. getrennte Versionen (Glas-/Metallelektroden mit separater Bezugselektrode) angeschlossen werden. Als zweite Eingangsgröße dient die Temperaturmessung, die z. B. mit einem Pt 100/1000 durchgeführt werden kann. Bei den Messgrößen pH-Wert und NH3 ist damit eine automatische Temperaturkompensation möglich. Die Bedienung der Geräte erfolgt über eindeutige Tasten und ein großes LC-Grafikdisplay. Dieses Display ermöglicht eine gute Ablesbarkeit des Messwertes. Die Darstellung der Parameter in Klartext erleichtert dem Bediener die Konfiguration und unterstützt die korrekte Programmierung des Gerätes. Durch den modularen Aufbau des Gerätes kann es den Erfordernissen der Applikation angepasst werden. Es stehen bis zu vier Ausgänge zur Verfügung. Besonderheiten  direkte Umschaltmöglichkeit auf pH-Wert, Redox-Spannung oder der NH3- (Ammoniak-) Konzentration  automatische Temperaturkompensation großes LC-Grafikdisplay mit Hintergrundbeleuchtung Displaydarstellung wählbar: Große Ziffern, Bargraph oder Tendenzanzeige lötfreie Anschlusstechnik Kalibriermöglichkeiten je nach Messgröße Ein-/Zwei-/Drei-Punkt-Kalibrierung Kalibrierlogbuch  aktivierbare Impedanzmessung bei pH-Wert-Messung asymmetrischer und symmetrischer Anschluss von pH-Wert-Sensoren  Anschlussmöglichkeit von pH-ISFET-Sensoren durch integrierten Ausgang zur Spannungsversorgung des Sensors Schutzart IP67 bei Aufbaumontage, Schutzart IP65 bei Schaltschrankmontage Bedienersprachen umschaltbar Deutsch, Englisch, Französisch; weitere Sprachen über Setup-Programm nachladbar durch Setup-Programm: komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bedienersprachen

Das Gerät wird zur Messung/Regelung des pH-Wertes, der Redox-Spannung oder der NH3-(Ammoniak-) Konzentrationsmessung eingesetzt.  Die Funktion kann direkt am Gerät umgeschaltet werden. Je nach Messgröße können Einstabmessketten (z. B. pH-/Redox-Einstabmessketten, gassensitive Sensoren) bzw. getrennte Versionen (Glas-/Metallelektroden mit separater Bezugselektrode) angeschlossen werden. Als zweite Eingangsgröße dient die Temperaturmessung, die z. B. mit einem Pt 100/1000 durchgeführt werden kann. Bei den Messgrößen pH-Wert und NH3 ist damit eine automatische Temperaturkompensation möglich. Die Bedienung der Geräte erfolgt über eindeutige Tasten und ein großes LC-Grafikdisplay. Dieses Display ermöglicht eine gute Ablesbarkeit des Messwertes. Die Darstellung der Parameter in Klartext erleichtert dem Bediener die Konfiguration und unterstützt die korrekte Programmierung des Gerätes. Durch den modularen Aufbau des Gerätes kann es den Erfordernissen der Applikation angepasst werden. Es stehen bis zu vier Ausgänge zur Verfügung. Besonderheiten  direkte Umschaltmöglichkeit auf pH-Wert, Redox-Spannung oder der NH3- (Ammoniak-) Konzentration  automatische Temperaturkompensation großes LC-Grafikdisplay mit Hintergrundbeleuchtung Displaydarstellung wählbar: Große Ziffern, Bargraph oder Tendenzanzeige lötfreie Anschlusstechnik Kalibriermöglichkeiten je nach Messgröße Ein-/Zwei-/Drei-Punkt-Kalibrierung Kalibrierlogbuch  aktivierbare Impedanzmessung bei pH-Wert-Messung asymmetrischer und symmetrischer Anschluss von pH-Wert-Sensoren  Anschlussmöglichkeit von pH-ISFET-Sensoren durch integrierten Ausgang zur Spannungsversorgung des Sensors Schutzart IP67 bei Aufbaumontage, Schutzart IP65 bei Schaltschrankmontage Bedienersprachen umschaltbar Deutsch, Englisch, Französisch; weitere Sprachen über Setup-Programm nachladbar durch Setup-Programm: komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bedienersprachen

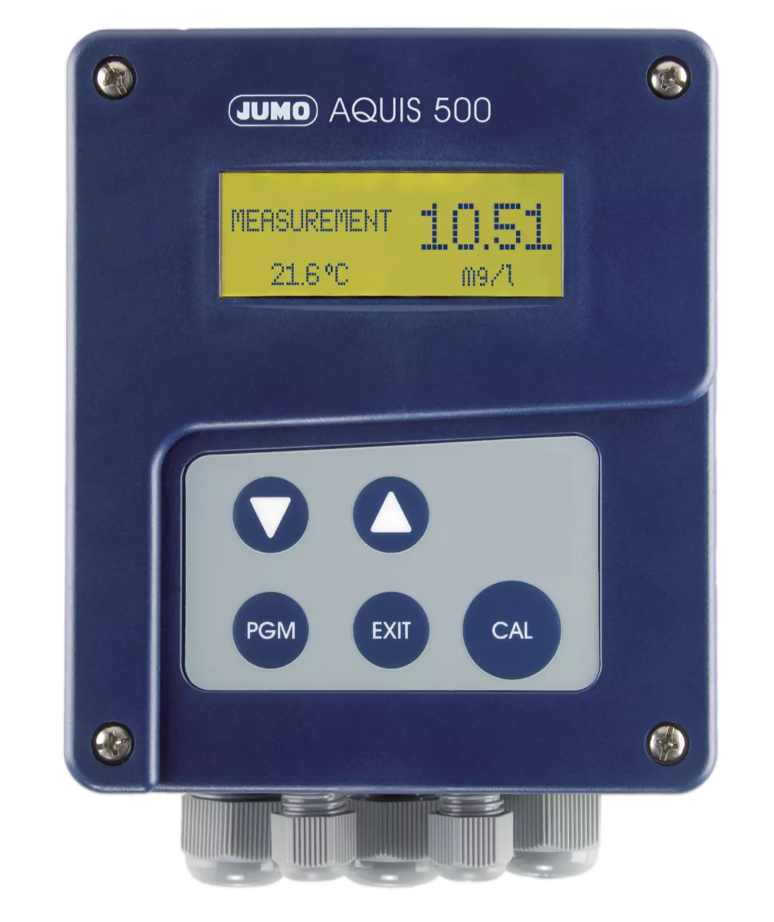

Anzeigegerät/Regler für digitale Sensoren mit Modbus-Protokoll Das Gerät verfügt über 1 digitale Schnittstelle, 1 analogen Temperatureingang und 1 Binäreingang. Die digitale Schnittstelle eignet sich zum Anschluss von Sensoren, die über eine ModbusRS485-Schnittstelle verfügen. Falls der angeschlossene Sensor über keinen integrierten Temperatursensor verfügt, kann an den analogen Temperatureingang ein Widerstandsthermometer Pt100, Pt1000 oder NTC/PTC (bis 4 k) angeschlossen werden. Die Spannungsversorgung für den digitalen Sensor ist in das Gerät integriert.Die LCD-Grafikanzeige ermöglicht die Darstellung der Eingangssignale als Ziffern bzw. als Bargraph. Die Anzeige der Parameter im Klartext macht die Bedienung leicht verständlich und sicher.Mit zwei optionalen Relaisumschaltkontakten können sowohl einfache Schalt- bzw. Alarmfunktionen als auch anspruchsvolle Regelungsaufgaben mit P-, PI-, PD- und PID-Verhalten realisiert werden. Auf Wunsch kann das Gerät zusätzlich mit zwei frei parametrier- und skalierbaren Analogausgängen (0 bis 10 V, bzw. 0(4) bis 20 mA) geliefert werden. Besonderheiten Anzeige: mg/l, ppm, % SAT, %, ‰, g/l, ppb, µg/l, NTU, FNU, usw. Mit dem Setup-Programm sind auch Sonderdarstellungen möglichgroße LCD-Grafikanzeige mit Hintergrundbeleuchtung • Anzeigedarstellung wählbar: große Ziffern, Bargraph oder Tendenzanzeigeintegrierte Kalibrierroutinen: Je nach Sensor: Nullpunkt, Endwert und 2-PunktKalibrierlogbuchSchutzart IP67 bei Aufbaumontage Schutzart IP65 bei Schaltschrankmontage • Bedienersprachen (umschaltbar): Deutsch, Englisch, Französischdurch Setup-Programm (Option): komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bediensprachen

Anzeigegerät/Regler für digitale Sensoren mit Modbus-Protokoll Das Gerät verfügt über 1 digitale Schnittstelle, 1 analogen Temperatureingang und 1 Binäreingang. Die digitale Schnittstelle eignet sich zum Anschluss von Sensoren, die über eine ModbusRS485-Schnittstelle verfügen. Falls der angeschlossene Sensor über keinen integrierten Temperatursensor verfügt, kann an den analogen Temperatureingang ein Widerstandsthermometer Pt100, Pt1000 oder NTC/PTC (bis 4 k) angeschlossen werden. Die Spannungsversorgung für den digitalen Sensor ist in das Gerät integriert.Die LCD-Grafikanzeige ermöglicht die Darstellung der Eingangssignale als Ziffern bzw. als Bargraph. Die Anzeige der Parameter im Klartext macht die Bedienung leicht verständlich und sicher.Mit zwei optionalen Relaisumschaltkontakten können sowohl einfache Schalt- bzw. Alarmfunktionen als auch anspruchsvolle Regelungsaufgaben mit P-, PI-, PD- und PID-Verhalten realisiert werden. Auf Wunsch kann das Gerät zusätzlich mit zwei frei parametrier- und skalierbaren Analogausgängen (0 bis 10 V, bzw. 0(4) bis 20 mA) geliefert werden. Besonderheiten Anzeige: mg/l, ppm, % SAT, %, ‰, g/l, ppb, µg/l, NTU, FNU, usw. Mit dem Setup-Programm sind auch Sonderdarstellungen möglichgroße LCD-Grafikanzeige mit Hintergrundbeleuchtung • Anzeigedarstellung wählbar: große Ziffern, Bargraph oder Tendenzanzeigeintegrierte Kalibrierroutinen: Je nach Sensor: Nullpunkt, Endwert und 2-PunktKalibrierlogbuchSchutzart IP67 bei Aufbaumontage Schutzart IP65 bei Schaltschrankmontage • Bedienersprachen (umschaltbar): Deutsch, Englisch, Französischdurch Setup-Programm (Option): komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bediensprachen

Anzeigegerät/Regler für digitale Sensoren mit Modbus-Protokoll Das Gerät verfügt über 1 digitale Schnittstelle, 1 analogen Temperatureingang und 1 Binäreingang. Die digitale Schnittstelle eignet sich zum Anschluss von Sensoren, die über eine ModbusRS485-Schnittstelle verfügen. Falls der angeschlossene Sensor über keinen integrierten Temperatursensor verfügt, kann an den analogen Temperatureingang ein Widerstandsthermometer Pt100, Pt1000 oder NTC/PTC (bis 4 k) angeschlossen werden. Die Spannungsversorgung für den digitalen Sensor ist in das Gerät integriert.Die LCD-Grafikanzeige ermöglicht die Darstellung der Eingangssignale als Ziffern bzw. als Bargraph. Die Anzeige der Parameter im Klartext macht die Bedienung leicht verständlich und sicher.Mit zwei optionalen Relaisumschaltkontakten können sowohl einfache Schalt- bzw. Alarmfunktionen als auch anspruchsvolle Regelungsaufgaben mit P-, PI-, PD- und PID-Verhalten realisiert werden. Auf Wunsch kann das Gerät zusätzlich mit zwei frei parametrier- und skalierbaren Analogausgängen (0 bis 10 V, bzw. 0(4) bis 20 mA) geliefert werden. Besonderheiten Anzeige: mg/l, ppm, % SAT, %, ‰, g/l, ppb, µg/l, NTU, FNU, usw. Mit dem Setup-Programm sind auch Sonderdarstellungen möglichgroße LCD-Grafikanzeige mit Hintergrundbeleuchtung • Anzeigedarstellung wählbar: große Ziffern, Bargraph oder Tendenzanzeigeintegrierte Kalibrierroutinen: Je nach Sensor: Nullpunkt, Endwert und 2-PunktKalibrierlogbuchSchutzart IP67 bei Aufbaumontage Schutzart IP65 bei Schaltschrankmontage • Bedienersprachen (umschaltbar): Deutsch, Englisch, Französischdurch Setup-Programm (Option): komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bediensprachen

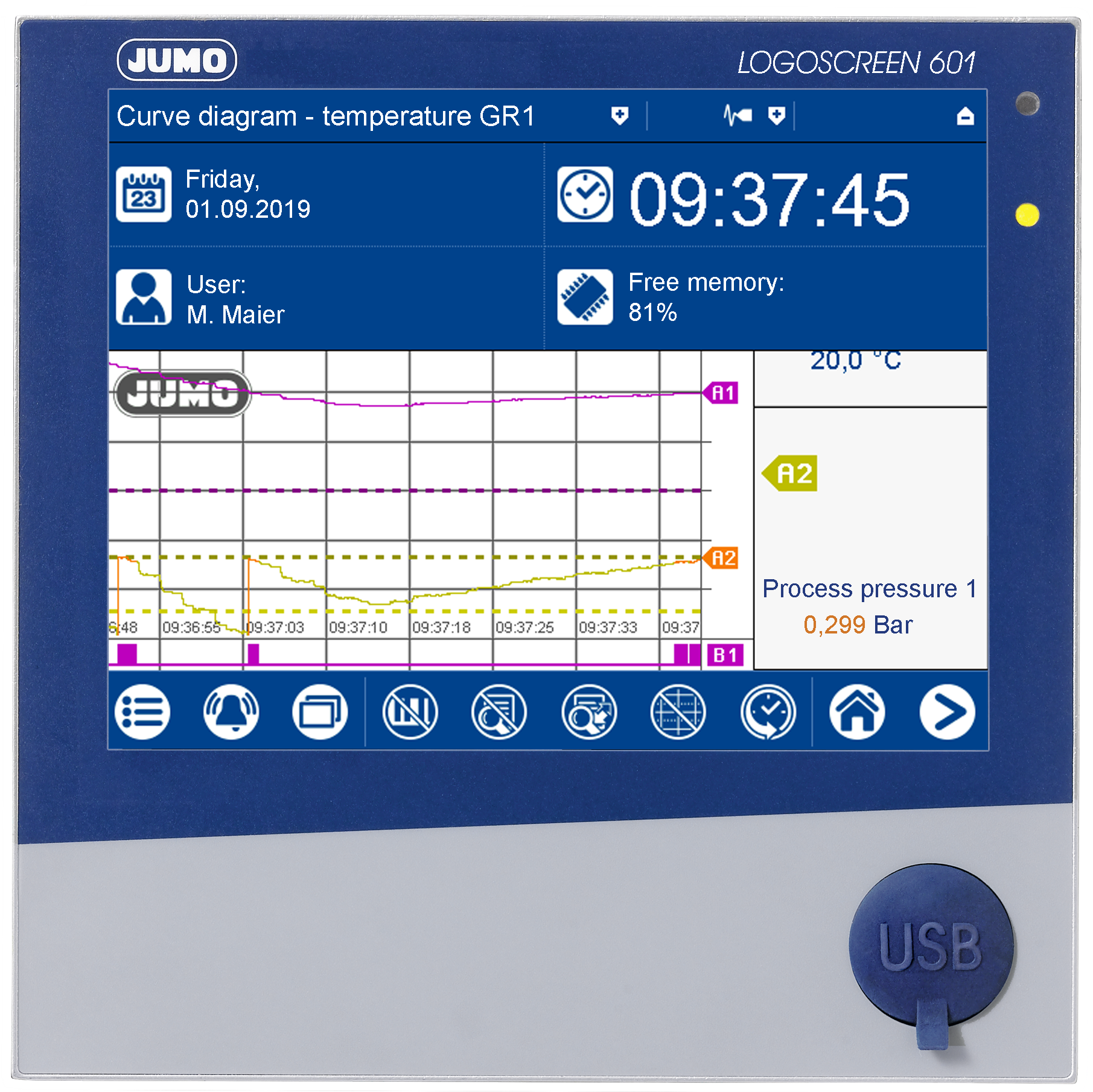

JUMO LOGOSCREEN 601 – Bildschirmschreiber mit Touchscreen Typ: 706521/08-000-23/000 Grundtypergänzung: ohne Softwarepaket Option 1-3: nicht belegt Spannungsversorgung: AC 110 bis 240 V +10/-15%, 48 bis 63 Hz Typenzusätze: nicht belegt Einfache Bedienbarkeit durch intuitive Touch-Bedienung Bis zu 2 analoge Ausgänge Ausgestattet mit einer PROFINET-IO-Device-Schnittstelle (Typenzusatz) Integrierter Webserver ermöglicht die Online-Visualisierung wie am Gerät Aufzeichnung von Chargenprotokollen Grenzwertüberwachung mit 24 Kanälen Optionale Durchflussmessung mit 2 Kanälen Optional mit 2 Zähleingängen (max. 12,5kHz) Integration eigener Anwendungen mittels Strukturiertem Text (ST-Code; mit Typenzusatz) Automatisches Auslesen von Daten durch PCA-Kommunikations-Software PCC Konforme Datenaufzeichnung gemäß FDA 21 CFR-Part 11 (mit Typenzusatz) Manipulationserkennung durch digitales Zertifikat (mit Typenzusatz) PC-Programme zur Datenanalyse und Zugangskontrolle AMS2750/CQI-9 (Typenzusatz) Einsatz für große Betriebstemperaturbereiche Der Bildschirmschreiber stellt Anlagen und Prozesszustände grafisch dar und sichert die Prozessdatenerfassung gegen Manipulation ab. Dank verschiedener Anschlusskonfigurationen wie PROFINET mit jeweils 24 analogen und digitalen Ein- und Ausgängen ist er flexibel an vielfältige Anforderungen anpassbar. Konfiguration und Bedienung Am Gerät Mit dem JUMO-Bedien- und Visualisierungskonzepts ist die Bedienung des Bildschirmschreibers nahezu intuitiv für den Anwender. Die Bedienhandlungen erfolgen über ein Menüsystem, das auf Symbolen basiert und über das Touchscreen ausgeführt werden. Die integrierte Benutzerverwaltung gewährleistet einen Schutz des Bildschirmtreibers vor unberechtigtem Zugriff. In der Grundausstattung können bis zu fünf Benutzer mit individuellen Zugriffsrechten unterstützt werden. Durch den Zusatztyp 888 (FDA 21 CFR-Part 11) ist die Verwaltung von bis zu 50 Benutzern möglich. Mit dem Setup-Programm Der Bildschirmschreiber lässt sich ebenfalls über das Setup-Programm konfigurieren, wobei einige Funktionen ausschließlich innerhalb des Setup-Programms verfügbar sind, wie z. B.: Anpassung der Bediensprache Zuweisung von Benutzerrechten Erstellung von Prozessbildern Verfassen von Texten (z. B. für Chargenprotokolle und Prozessbilder) Die Installation des Setup-Programms wird auf einem PC mit Windows-Betriebssystem (7/8/10 – 32 oder 64 Bit) vorgenommen und kommuniziert mit dem Bildschirmtreiber über USB oder Ethernet-Schnittstelle. Zusätzlich ist es möglich, Konfigurationsdateien mithilfe eins USB-Speichersticks auf den Bildschirmtreiber zu übertragen. Der Anwender hat die Möglichkeit, die Konfigurationsdaten als Datei zu sichern und zur Dokumentation zu verwenden. Bediensprache Das Gerät bietet eine Auswahl verschiedener Bediensprachen. Mithilfe des Setup-Programms können diese Sprachen editiert und ausgetauscht werden. Derzeit sind folgende Sprachen verfügbar: Deutsch Englisch Französisch Spanisch Tschechisch Chinesisch Russisch Italienisch Es ist auch möglich, eigene Sprachversionen zu erstellen, die Unicode-fähig sind. Prozessbild-Editor Das Setup-Programm ermöglicht es dem Nutzer, 6 maßgeschneiderte Prozessbilder zu erstellen und sie auf den Bildschirmschreiber zu übertragen. Diese Bilder dienen zur Anzeige von Prozessdaten sowie zur Eingabe von Texten und Prozesswerten. Jedes Prozessbild kann aus bis zu 100 Objekten (Bilder, Analogkanäle, Digitalkanäle, Texte, …) bestehen. Schnittstellen USB Der Bildschirmschreiber ist serienmäßig mit zwei USB-Schnittstellen ausgestattet. Über die Host-Schnittstelle an der Vorderseite kann ein USB-Speicherstick angeschlossen werden. Die Device-Schnittstelle auf der Rückseite (Typ Micro-B) dient dem Anschluss an einen PC (zum Setup-Programm oder PCC/PCA3000). Um die Schutzart IP66 an der Vorderseite zu gewährleisten, ist die USB-Host-Schnittstelle mit einer Abdeckung versehen. Ethernet Serienmäßig ist der Bildschirmtreiber mit einer Ethernet-Schnittstelle ausgerüstet, die verschieden Funktionen unterstützt: E-Mail-Versand über SMTP-Server Zeitsynchronisation über SNTP-Server Kommunikation mit einem PC (Setup-Programm, Webserver, Datenarchivierung mit PCC/PCA3000) Kommunikation mit Modbus-Master/Slave Die IP-Adresse kann manuell konfiguriert werden oder automatisch von einem DHCP-Server festgelegt werden. Zudem wird die Nutzung DNS unterstützt. Zusätzlich stehen RS232/RS485-Schnittstellen zur Verfügung. RS232/RS485 Diese serienmäßige Schnittstelle kann durch Konfiguration zwischen RS232 und RS485 umgeschaltet werden. Sie dient zur Kommunikation mit einem Modbus-Master oder Modbus-Slave. Zusätzlich ist sie für den Anschluss eines Barcode-Scanners vorgesehen. PROFINET IO Device Optional kann der Bildschirmschreiber mit einer PROFINET-Schnittstelle ausgerüstet werden, um ihn als IO-Device in ein PROFINET-Netzwerk zu integrieren. Diese Schnittstelle ermöglicht auch die gleichzeitige Nutzung der Ethernet-Standarddienste, wodurch die serienmäßige Ethernet-Schnittstelle überflüssig wird. Für das Programmiersystem des IO-Controllers steht eine GSD-Datei (GSDML) zur Verfügung, die die Eigenschaften des Bildschirmschreibers beschreibt.Formularbeginn Externe Eingänge über Schnittstelle Die Schnittstellen (Ethernet, RS232/RS485) ermöglichen dem Bildschirmschreiber den Zugriff auf 24 externe Analogeingänge und 24 externe Digitaleingänge. Darüber hinaus können bis zu 10 Texte für Chargenprotokolle und 4 Ereignistexte mit einer Länge von bis zu 160 Zeichen übertragen werden. Darüber hinaus können bis zu 10 Texte für Chargenprotokolle und 4 Ereignistexte mit einer Länge von bis zu 160 Zeichen übertragen werden, hierfür finden Modbus-TCP und Modbus-RTU Verwendung. Eingänge und Ausgänge Der Bildschirmschreiber ist in verschiedenen Gerätevarianten mit analogen und digitalen Ein- und Ausgängen erhältlich (Optionen). Die Analogeingänge (maximal 6) sind vielseitige Messeingänge für: Widerstandsthermometer, Thermoelemente, Widerstandspotenziometer/WFG, Widerstand/Poti Einheitssignale (Strom, Spannung) Jeder der bis zu 2 Analogausgänge kann flexibel entweder als Spannungsausgang im Bereich von 0 bis 10 V oder als Stromausgang mit 0/4 bis 20 mA genutzt werden. Die Digitaleingänge (maximal 12) und die einzeln umschaltbaren Digitaleingänge/-ausgänge (12) werden mit einer Spannung von DC 0/24 V betrieben. Ein Relaisausgang mit Wechselkontakt ist in jeder Gerätevariante vorhanden, unabhängig von den anderen Spezifikationen. Kundenspezifische Linearisierung Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden (z.B. PTC/NTC-Sensoren unter Beachtung des Widerstandsmessbereichs). Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung). Das Gerät unterstützt 2 kundenspezifische Linearisierungen. Datenaufzeichnung Die Erfassung der Messwerte erfolgt kontinuierlich mit einem Abtastzyklus von 125 ms. Diese Messwerte bilden die Grundlage für die Bildung von Berichten und die Überprüfung von Grenzwerten. Die Übernahme der Messwerte in den Arbeitsspeicher des Geräts erfolgt abhängig vom programmierbaren Speicherzyklus und Speicherwert: aktueller Wert Mittelwert Maximalwert Minimalwert /Max. Wert Die Daten werden vom Bildschirmschreiber gruppenweise gespeichert, wobei jedem Eingang maximal vier Gruppen zugewiesen werden können. Arbeitsspeicher (SRAM) Die Daten im SRAM werden regelmäßig in Blöcken von jeweils 20 Kilobyte auf den internen Speicher kopiert. Interner Speicher (Flasch) Wenn ein Speicherblock im Arbeitsspeicher voll ist, erfolgt die Übertragung in den internen Speicher, der eine maximale Kapazität von 1 GByte aufweist. Jeder Schreibvorgang wird überwacht, um Fehler beim Datensichern sofort zu erkennen. Das Gerät überwacht kontinuierlich die Kapazität des internen Speichers und aktiviert bei Erreichen einer konfigurierbaren Restkapazität ein Speicher-Alarm-Signal, welches beispielsweise das Alarm-Relais ansteuern kann. Der Speicher funktioniert nach dem Prinzip eines Ringspeichers, sodass bei vollem Speicher ältere Daten automatisch durch neue überschrieben werden. Für die Historiendarstellung im Bildschirmschreiber können Daten aus dem internen Speicher abgerufen werden, wobei der History-Speicher eine Kapazität von 8 MByte besitzt. Datenübertragung zum PC Die Übertragung von Daten vom Bildschirmschreiber auf einen PC kann entweder über einen USB-Speicherstick oder über eine der Schnittstellen (USB-Device, Ethernet) erfolgen. Datensicherheit Die Daten werden verschlüsselt und in einem firmeneigenen Format gespeichert, was eine hohe Datensicherheit gewährleistet. Im Falle einer Trennung von der Spannungsversorgung gelten folgende Bedingungen: Messdaten im Arbeitsspeicher und die Uhrzeit werden durch eine Lithiumbatterie gepuffert (Lebensdauer der Lithiumbatterie > 7 Jahre) Bei einer entladenden Lithiumbatterie gehen die Messdaten im Arbeitsspeicher und die Uhrzeit verloren. Während des Batteriewechsels werden die Daten für ca. 2 Minuten durch einen Speicherkondensator gepuffert. Mess- und Konfigurationsdaten im internen Speicher gehen nicht verloren. Das Gerät mit dem Typenzusatz 87 verfügt über eine Manipulationserkennung. Basierend auf einem digitalen Gerätezertifikat lässt sich nachweisen, dass die Registerdaten im Gerät sowie während der Übertragung in das Datenarchiv nicht manipuliert wurden. Aufzeichnungszeit Die maximale Aufzeichnungsdauer wird von verschiedenen Faktoren beeinflusst, vor allem vom gewählten Speicherzyklus. Wenn eine Gruppe mit 6 Analogkanälen im Normalbetrieb aktiviert ist und die Mittelwerte (nicht Min./Max.-Werte) gespeichert werden, gelten die Werte in der Tabelle. Einträge in der Ereignisliste können die maximale Aufzeichnungsdauer reduzieren. Reports Die Erfassung von Berichten (Maximal-, Minimal- und Mittelwert) für jeden Kanal einer Gruppe kann über festgelegte Zeiträume erfolgen. Die Konfiguration erfolgt individuell für jede Gruppe.Formularbeginn Chargenprotokoll Der Bildschirmschreiber ermöglicht die Erstellung eines Chargenprotokolls für eine Anlage. Dabei können die Messdaten, der Beginn, das Ende und die Dauer der Charge zusammen mit einem Chargenzähler und frei definierbaren Texten sowohl am Bildschirmschreiber als auch innerhalb der PC-Auswertesoftware PCA3000 angezeigt werden. Zur Steuerung des Startens und Stoppen der Charge sowie zum Einlesen von Chargentexten kann auch ein Barcode-Scanner verwendet werden. Aufzeichnung GPS-Daten Das Gerät kann über seine serielle Schnittstelle GPS-Daten im NMEA-0183-Format empfangen und aufzeichnen. Die Daten der angeschlossenen GPS-Empfänger, wie beispielsweise Positionierungsdaten, werden zyklisch in die Ereignisliste eingetragen (gruppenbezogen) und können somit in Verbindung mit anderen aufgezeichneten Daten ausgewertet werden. Betriebsarten Für jede Gruppe kann die Betriebsart individuell ausgewählt werden. Dabei sind Speicherzyklus und Speicherwert für jede Betriebsart separat einstellbar. Es können bis zu 4 Gruppen mit einem Speicherzyklus von 125 ms aufgezeichnet werden. Die Betriebsarten haben unterschiedliche Prioritäten: Energiebetrieb Die Aktivierung oder Deaktivierung des Ereignisbetriebs erfolgt über ein Steuersignal wie beispielsweise einen Digitaleingang, einen Gruppen- oder Sammelalarm. Solange das Steuersignal aktiv ist, befindet sich das Gerät im Ereignisbetrieb, welcher die höchste Priorität hat. Zeitbetrieb Der Zeitbetrieb ist täglich innerhalb eines einstellbaren Zeitfensters aktiv, sofern kein Ereignisbetrieb aktiv ist. Normalbetrieb Wenn das Gerät weder im Ereignis- noch im Zeitbetrieb ist, ist der Normalbetrieb aktiv. Grenzwertüberwachung Durch die einstellbare Grenzwertüberwachung können bis zu 24 Analogwerte überwacht werden. Bei Überschreitung oder Unterschreitung des Grenzwerts wird ein Alarmsignal erzeugt, das für individuelle Zwecke genutzt werden kann, beispielsweise zur Umschaltung der Betriebsart von Normal- in den Ereignisbetrieb. Mithilfe einer Alarmverzögerung können kurzzeitige Über- oder Unterschreitungen ausgeblendet werden, sodass kein Alarmsignal ausgelöst wird. Es besteht auch die Möglichkeit, das Alarmsignal durch ein Digitalsignal zu unterdrücken. Sowohl der Grenzwert als auch die Schaltdifferenz können währen der Parametrierung angepasst werden. Zähler/Integratoren Es stehen sechs zusätzliche interne Kanäle zur Verfügung, die als: Zähler Integrator Betreibzeitzähler Erfassung einer Durchflussgesamtmenge Genutzt werden können. Durch die Digitaleingänge/-ausgänge 1 und 2 (optional 3) können zwei Highspeed-Zähler mit einer Frequenz von bis zu 12,5 kHz realisiert werden. Diese optionalen Eingänge werden auch für die Durchflussmessung benötigt, um Impulse eines Durchflussgebers auszuwerten. Die Zähler werden durch Digitalsignale (Zählimpulse) gesteuert, während die Integratoren durch Analogsignale betrieben werden (der Wert wird entsprechend der gewählten Zeitbasis integriert). Betriebszeitzähler erfassen die Zeitspanne, während ein Digitalsignal aktiv ist. Der Wert des Zählers/Integrators wird auf dem Bildschirmschreiber numerisch mit maximal 9 Stellen dargestellt. Bei einem Überlauf beginnt der Zähler wieder 0. Es sind verschiedene Erfassungszeiträume einstellbar. Für jeden Zähler/Integrator kann ein Min.- und ein Max.-Alarm konfiguriert werden. Mathematik- und Logikmodul Das Mathematik- und Logikmodul (jeweils 6 Kanäle) steht als Option zur Verfügung. Mit de Mathematikfunktion können verschiedene analoge und boolesche Eingangsgrößen über eine frei definierbare Formel, die maximal 160 ASCII-Zeichen lang ist verknüpft werden. Die Ausgangsgrößen sind dabei reelle Werte. Alternativ zur manuellen Formeleingabe stehen bereits vorgefertigte mathematische Funktionen wie: Differenz Verhältnis Feuchte Gleitender Mittelwert zur Verfügung. Die Logikfunktion ermöglicht die Verknüpfung verschiedener boolescher Werte über eine Logikformel, die bis zu 600ASCII-Zeichen lang sein kann. Die Ausgangsgrößen sind dabei boolesche Werte. Die Konfiguration des Mathematik- und Logikmoduls erfolgt ausschließlich über das Setup-Programm. Strukturierter Text Durch die Option "Strukturierter Text" (Typenzusatz) erhält der Anwender die Möglichkeit, eine individuelle Applikation zu entwickeln. Diese Applikation wird mithilfe des ST-Editors erstellt, der Teil des Setup-Programms ist, und nutzt die SPS-Programmiersprache "Strukturierter Text". Nach Fertigstellung wird die Applikation auf das Gerät übertragen und dort kontinuierlich ausgeführt. Zur Fehlerbehebung und zum Testen stehen Online-Debugger-Funktionen im ST-Editor zur Verfügung. FDA-konforme Datenaufzeichnung Mit dem Typenzusatz 888 entspricht der Bildschirmschreiber vollständig den Anforderungen der FDA gemäß 21CFR Part11. Zur Benutzerverwaltung und Inbetriebnahme ist das PC-Software-Paket (einschließlich PCS und PCAT) erforderlich. Das Gerät unterstützt bis zu 50 Benutzer mit spezifischen Rechten. Ein Benutzer kann eine abgeschlossene Charge oder die Registrierdaten eines bestimmten Zeitbereichs mit seiner elektronischen Unterschrift versehen. Selbst beim Abmelden kann ein angemeldeter Benutzer eine Unterschrift leisten, die dann für den gesamten Zeitraum gilt, in dem er angemeldet war. Visualisierung am Gerät Der Bildschirmschreiber bietet verschiedene Darstellungsarten zur Visualisierung der Messdaten. Die Visualisierungsbilder nach dem Einschalten des Gerätes können in der Konfiguration ausgewählt werden, ebenso wie das Bild, das bei Bestätigen des Home-Buttons erscheint. Des Weiteren sind die Farben der einzelnen Kanäle sowie die Hintergrundfarbe der Analogkurven und Digitalspuren einstellbar. Webserver Der Bildschirmschreiber verfügt standardmäßig über eine Webserver-Funktion. Durch den Webserver wird dem Anwender ermöglicht folgende Einstellungen, Prozesswerte und Meldungen mit einem Webbrowse darzustellen: Parameter der Anwenderebene Individuelle Prozessbilder Werkseitige Visualisierung Daten der Registrierfunktion (einschließlich der Historie) Alarm- und Ereignislisten Die Darstellung ist abhängig vom verwendeten Webbrowser und dem PC-Betriebssystem. PC-Programme Der Bildschirmschreiber wird mit zwei verschiedenen Grundtypergänzungen angeboten: Grundtyp 1: Enthält die PC-Programme Setup PCC PCA3000 Grundtyp 888: Enthält zusätzlich zu den oben genannten Programmen auch: PCS PCAT Siehe Bestellangaben PCA-Kommunikations-Software PCC Die PCA-Kommunikations-Software PCC ist ein PC-Programm, das für Windows-Betriebssysteme (7/8/10 – 32/65 Bit) entwickelt wurde. Es dient dem Auslesen der Daten des Bildschirmschreibers. Die Daten könne entweder mit einem USB-Speicherstick oder über die Schnittstellen (USB-Device, Ethernet) ausgelesen werden. Das Auslesen kann entweder manuell oder automatisiert erfolgen, beispielsweise täglich um 23.00 Uhr. PC-Auswerte-Software PCA3000 Die PC-Auswerte-Software PCA3000 ist ein PC-Programm für Windows-Betriebssysteme (7/8/10 – 32/64 Bit), das zur Verwaltung, Archivierung, Visualisierung und Auswertung der Daten des Bildschirmschreibers dient. Die Software erkennt die Daten von verschiedenen konfigurierten Geräten und speichert sie automatisch in einer Archivdatenbank. Lediglich eine Kennung (ergänzende Beschreibung) muss vom Anwender manuell vergeben werden. Anwender können jederzeit auf bestimmte Datensätze zugreifen, die anhand der Kennung unterschieden werden können. Zusätzlich ist es möglich, die auszuwertenden Zeitbereiche einzuschränken Beliebige analoge und digitale Kanäle eines Bildschirmtreibers, auch aus unterschiedlichen Gruppen, können PCA3000 nachträglich zu sogenannten PCA-Gruppen zusammengefasst werden. Darstellung jeder Gruppe in einem eigenen Fenster, so können mehrere Gruppen parallel auf dem Bildschirm angezeigt und verglichen werden Über den Exportfilter können die gespeicherten Daten exportiert werden, um sie in anderen Programmen wie z.B. Excel zu verarbeiten. Die PC-Auswerte-Software PCA3000 ist netzwerkfähig, was bedeutet, dass mehrere Anwender unabhängig voneinander auf die Daten aus derselben Archivdatei (*.177) in einem Netzwerkverzeichnis zugreifen können. Mit der PCA300-Option „automatischer Ausdruck“, in Verbindung mit der PCC-Software, können Chargendaten oder Reports automatisch auf einem Drucker ausgegeben oder als PDF-Datei im Netzwerk bereitgestellt werden. Die verwendeten Ausgabeformulare können individuell angepasst werden. PC-Security-Manager PCS Die PCS-Software dient der Verwaltung der Zugangskontrolle für Gerätebenutzer und steht ausschließlich Administratoren zur Verfügung. Diese Software kann nur bei Geräten mit den Typenzusatz 888 verwendet werden. PC-Audit-Trail-Manager PCAT Die Software dient zur Dokumentation von PC-Bedienhandlungen, die zu Änderungen in der Datenaufzeichnung führen.

JUMO LOGOSCREEN 601 – Bildschirmschreiber mit Touchscreen Typ: 706521/08-100-23/000 Grundtypergänzung: ohne Softwarepaket Option 1: Analog/Digital : 3 Analog- und 6 Digitaleingänge, 1 Analogausgang  Option 2 und 3: nicht belegt Spannungsversorgung: AC 110 bis 240 V +10/-15%, 48 bis 63 Hz Typenzusätze: nicht belegt Einfache Bedienbarkeit durch intuitive Touch-Bedienung Bis zu 2 analoge Ausgänge Ausgestattet mit einer PROFINET-IO-Device-Schnittstelle (Typenzusatz) Integrierter Webserver ermöglicht die Online-Visualisierung wie am Gerät Aufzeichnung von Chargenprotokollen Grenzwertüberwachung mit 24 Kanälen Optionale Durchflussmessung mit 2 Kanälen Optional mit 2 Zähleingängen (max. 12,5kHz) Integration eigener Anwendungen mittels Strukturiertem Text (ST-Code; mit Typenzusatz) Automatisches Auslesen von Daten durch PCA-Kommunikations-Software PCC Konforme Datenaufzeichnung gemäß FDA 21 CFR-Part 11 (mit Typenzusatz) Manipulationserkennung durch digitales Zertifikat (mit Typenzusatz) PC-Programme zur Datenanalyse und Zugangskontrolle AMS2750/CQI-9 (Typenzusatz) Einsatz für große Betriebstemperaturbereiche Der Bildschirmschreiber stellt Anlagen und Prozesszustände grafisch dar und sichert die Prozessdatenerfassung gegen Manipulation ab. Dank verschiedener Anschlusskonfigurationen wie PROFINET mit jeweils 24 analogen und digitalen Ein- und Ausgängen ist er flexibel an vielfältige Anforderungen anpassbar. Konfiguration und Bedienung Am Gerät Mit dem JUMO-Bedien- und Visualisierungskonzepts ist die Bedienung des Bildschirmschreibers nahezu intuitiv für den Anwender. Die Bedienhandlungen erfolgen über ein Menüsystem, das auf Symbolen basiert und über das Touchscreen ausgeführt werden. Die integrierte Benutzerverwaltung gewährleistet einen Schutz des Bildschirmtreibers vor unberechtigtem Zugriff. In der Grundausstattung können bis zu fünf Benutzer mit individuellen Zugriffsrechten unterstützt werden. Durch den Zusatztyp 888 (FDA 21 CFR-Part 11) ist die Verwaltung von bis zu 50 Benutzern möglich. Mit dem Setup-Programm Der Bildschirmschreiber lässt sich ebenfalls über das Setup-Programm konfigurieren, wobei einige Funktionen ausschließlich innerhalb des Setup-Programms verfügbar sind, wie z. B.: Anpassung der Bediensprache Zuweisung von Benutzerrechten Erstellung von Prozessbildern Verfassen von Texten (z. B. für Chargenprotokolle und Prozessbilder) Die Installation des Setup-Programms wird auf einem PC mit Windows-Betriebssystem (7/8/10 – 32 oder 64 Bit) vorgenommen und kommuniziert mit dem Bildschirmtreiber über USB oder Ethernet-Schnittstelle. Zusätzlich ist es möglich, Konfigurationsdateien mithilfe eins USB-Speichersticks auf den Bildschirmtreiber zu übertragen. Der Anwender hat die Möglichkeit, die Konfigurationsdaten als Datei zu sichern und zur Dokumentation zu verwenden. Bediensprache Das Gerät bietet eine Auswahl verschiedener Bediensprachen. Mithilfe des Setup-Programms können diese Sprachen editiert und ausgetauscht werden. Derzeit sind folgende Sprachen verfügbar: Deutsch Englisch Französisch Spanisch Tschechisch Chinesisch Russisch Italienisch Es ist auch möglich, eigene Sprachversionen zu erstellen, die Unicode-fähig sind. Prozessbild-Editor Das Setup-Programm ermöglicht es dem Nutzer, 6 maßgeschneiderte Prozessbilder zu erstellen und sie auf den Bildschirmschreiber zu übertragen. Diese Bilder dienen zur Anzeige von Prozessdaten sowie zur Eingabe von Texten und Prozesswerten. Jedes Prozessbild kann aus bis zu 100 Objekten (Bilder, Analogkanäle, Digitalkanäle, Texte, …) bestehen. Schnittstellen USB Der Bildschirmschreiber ist serienmäßig mit zwei USB-Schnittstellen ausgestattet. Über die Host-Schnittstelle an der Vorderseite kann ein USB-Speicherstick angeschlossen werden. Die Device-Schnittstelle auf der Rückseite (Typ Micro-B) dient dem Anschluss an einen PC (zum Setup-Programm oder PCC/PCA3000). Um die Schutzart IP66 an der Vorderseite zu gewährleisten, ist die USB-Host-Schnittstelle mit einer Abdeckung versehen. Ethernet Serienmäßig ist der Bildschirmtreiber mit einer Ethernet-Schnittstelle ausgerüstet, die verschieden Funktionen unterstützt: E-Mail-Versand über SMTP-Server Zeitsynchronisation über SNTP-Server Kommunikation mit einem PC (Setup-Programm, Webserver, Datenarchivierung mit PCC/PCA3000) Kommunikation mit Modbus-Master/Slave Die IP-Adresse kann manuell konfiguriert werden oder automatisch von einem DHCP-Server festgelegt werden. Zudem wird die Nutzung DNS unterstützt. Zusätzlich stehen RS232/RS485-Schnittstellen zur Verfügung. RS232/RS485 Diese serienmäßige Schnittstelle kann durch Konfiguration zwischen RS232 und RS485 umgeschaltet werden. Sie dient zur Kommunikation mit einem Modbus-Master oder Modbus-Slave. Zusätzlich ist sie für den Anschluss eines Barcode-Scanners vorgesehen. PROFINET IO Device Optional kann der Bildschirmschreiber mit einer PROFINET-Schnittstelle ausgerüstet werden, um ihn als IO-Device in ein PROFINET-Netzwerk zu integrieren. Diese Schnittstelle ermöglicht auch die gleichzeitige Nutzung der Ethernet-Standarddienste, wodurch die serienmäßige Ethernet-Schnittstelle überflüssig wird. Für das Programmiersystem des IO-Controllers steht eine GSD-Datei (GSDML) zur Verfügung, die die Eigenschaften des Bildschirmschreibers beschreibt.Formularbeginn Externe Eingänge über Schnittstelle Die Schnittstellen (Ethernet, RS232/RS485) ermöglichen dem Bildschirmschreiber den Zugriff auf 24 externe Analogeingänge und 24 externe Digitaleingänge. Darüber hinaus können bis zu 10 Texte für Chargenprotokolle und 4 Ereignistexte mit einer Länge von bis zu 160 Zeichen übertragen werden. Darüber hinaus können bis zu 10 Texte für Chargenprotokolle und 4 Ereignistexte mit einer Länge von bis zu 160 Zeichen übertragen werden, hierfür finden Modbus-TCP und Modbus-RTU Verwendung. Eingänge und Ausgänge Der Bildschirmschreiber ist in verschiedenen Gerätevarianten mit analogen und digitalen Ein- und Ausgängen erhältlich (Optionen). Die Analogeingänge (maximal 6) sind vielseitige Messeingänge für: Widerstandsthermometer, Thermoelemente, Widerstandspotenziometer/WFG, Widerstand/Poti Einheitssignale (Strom, Spannung) Jeder der bis zu 2 Analogausgänge kann flexibel entweder als Spannungsausgang im Bereich von 0 bis 10 V oder als Stromausgang mit 0/4 bis 20 mA genutzt werden. Die Digitaleingänge (maximal 12) und die einzeln umschaltbaren Digitaleingänge/-ausgänge (12) werden mit einer Spannung von DC 0/24 V betrieben. Ein Relaisausgang mit Wechselkontakt ist in jeder Gerätevariante vorhanden, unabhängig von den anderen Spezifikationen. Kundenspezifische Linearisierung Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden (z.B. PTC/NTC-Sensoren unter Beachtung des Widerstandsmessbereichs). Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung). Das Gerät unterstützt 2 kundenspezifische Linearisierungen. Datenaufzeichnung Die Erfassung der Messwerte erfolgt kontinuierlich mit einem Abtastzyklus von 125 ms. Diese Messwerte bilden die Grundlage für die Bildung von Berichten und die Überprüfung von Grenzwerten. Die Übernahme der Messwerte in den Arbeitsspeicher des Geräts erfolgt abhängig vom programmierbaren Speicherzyklus und Speicherwert: aktueller Wert Mittelwert Maximalwert Minimalwert /Max. Wert Die Daten werden vom Bildschirmschreiber gruppenweise gespeichert, wobei jedem Eingang maximal vier Gruppen zugewiesen werden können. Arbeitsspeicher (SRAM) Die Daten im SRAM werden regelmäßig in Blöcken von jeweils 20 Kilobyte auf den internen Speicher kopiert. Interner Speicher (Flasch) Wenn ein Speicherblock im Arbeitsspeicher voll ist, erfolgt die Übertragung in den internen Speicher, der eine maximale Kapazität von 1 GByte aufweist. Jeder Schreibvorgang wird überwacht, um Fehler beim Datensichern sofort zu erkennen. Das Gerät überwacht kontinuierlich die Kapazität des internen Speichers und aktiviert bei Erreichen einer konfigurierbaren Restkapazität ein Speicher-Alarm-Signal, welches beispielsweise das Alarm-Relais ansteuern kann. Der Speicher funktioniert nach dem Prinzip eines Ringspeichers, sodass bei vollem Speicher ältere Daten automatisch durch neue überschrieben werden. Für die Historiendarstellung im Bildschirmschreiber können Daten aus dem internen Speicher abgerufen werden, wobei der History-Speicher eine Kapazität von 8 MByte besitzt. Datenübertragung zum PC Die Übertragung von Daten vom Bildschirmschreiber auf einen PC kann entweder über einen USB-Speicherstick oder über eine der Schnittstellen (USB-Device, Ethernet) erfolgen. Datensicherheit Die Daten werden verschlüsselt und in einem firmeneigenen Format gespeichert, was eine hohe Datensicherheit gewährleistet. Im Falle einer Trennung von der Spannungsversorgung gelten folgende Bedingungen: Messdaten im Arbeitsspeicher und die Uhrzeit werden durch eine Lithiumbatterie gepuffert (Lebensdauer der Lithiumbatterie > 7 Jahre) Bei einer entladenden Lithiumbatterie gehen die Messdaten im Arbeitsspeicher und die Uhrzeit verloren. Während des Batteriewechsels werden die Daten für ca. 2 Minuten durch einen Speicherkondensator gepuffert. Mess- und Konfigurationsdaten im internen Speicher gehen nicht verloren. Das Gerät mit dem Typenzusatz 87 verfügt über eine Manipulationserkennung. Basierend auf einem digitalen Gerätezertifikat lässt sich nachweisen, dass die Registerdaten im Gerät sowie während der Übertragung in das Datenarchiv nicht manipuliert wurden. Aufzeichnungszeit Die maximale Aufzeichnungsdauer wird von verschiedenen Faktoren beeinflusst, vor allem vom gewählten Speicherzyklus. Wenn eine Gruppe mit 6 Analogkanälen im Normalbetrieb aktiviert ist und die Mittelwerte (nicht Min./Max.-Werte) gespeichert werden, gelten die Werte in der Tabelle. Einträge in der Ereignisliste können die maximale Aufzeichnungsdauer reduzieren. Reports Die Erfassung von Berichten (Maximal-, Minimal- und Mittelwert) für jeden Kanal einer Gruppe kann über festgelegte Zeiträume erfolgen. Die Konfiguration erfolgt individuell für jede Gruppe.Formularbeginn Chargenprotokoll Der Bildschirmschreiber ermöglicht die Erstellung eines Chargenprotokolls für eine Anlage. Dabei können die Messdaten, der Beginn, das Ende und die Dauer der Charge zusammen mit einem Chargenzähler und frei definierbaren Texten sowohl am Bildschirmschreiber als auch innerhalb der PC-Auswertesoftware PCA3000 angezeigt werden. Zur Steuerung des Startens und Stoppen der Charge sowie zum Einlesen von Chargentexten kann auch ein Barcode-Scanner verwendet werden. Aufzeichnung GPS-Daten Das Gerät kann über seine serielle Schnittstelle GPS-Daten im NMEA-0183-Format empfangen und aufzeichnen. Die Daten der angeschlossenen GPS-Empfänger, wie beispielsweise Positionierungsdaten, werden zyklisch in die Ereignisliste eingetragen (gruppenbezogen) und können somit in Verbindung mit anderen aufgezeichneten Daten ausgewertet werden. Betriebsarten Für jede Gruppe kann die Betriebsart individuell ausgewählt werden. Dabei sind Speicherzyklus und Speicherwert für jede Betriebsart separat einstellbar. Es können bis zu 4 Gruppen mit einem Speicherzyklus von 125 ms aufgezeichnet werden. Die Betriebsarten haben unterschiedliche Prioritäten: Energiebetrieb Die Aktivierung oder Deaktivierung des Ereignisbetriebs erfolgt über ein Steuersignal wie beispielsweise einen Digitaleingang, einen Gruppen- oder Sammelalarm. Solange das Steuersignal aktiv ist, befindet sich das Gerät im Ereignisbetrieb, welcher die höchste Priorität hat. Zeitbetrieb Der Zeitbetrieb ist täglich innerhalb eines einstellbaren Zeitfensters aktiv, sofern kein Ereignisbetrieb aktiv ist. Normalbetrieb Wenn das Gerät weder im Ereignis- noch im Zeitbetrieb ist, ist der Normalbetrieb aktiv. Grenzwertüberwachung Durch die einstellbare Grenzwertüberwachung können bis zu 24 Analogwerte überwacht werden. Bei Überschreitung oder Unterschreitung des Grenzwerts wird ein Alarmsignal erzeugt, das für individuelle Zwecke genutzt werden kann, beispielsweise zur Umschaltung der Betriebsart von Normal- in den Ereignisbetrieb. Mithilfe einer Alarmverzögerung können kurzzeitige Über- oder Unterschreitungen ausgeblendet werden, sodass kein Alarmsignal ausgelöst wird. Es besteht auch die Möglichkeit, das Alarmsignal durch ein Digitalsignal zu unterdrücken. Sowohl der Grenzwert als auch die Schaltdifferenz können währen der Parametrierung angepasst werden. Zähler/Integratoren Es stehen sechs zusätzliche interne Kanäle zur Verfügung, die als: Zähler Integrator Betreibzeitzähler Erfassung einer Durchflussgesamtmenge Genutzt werden können. Durch die Digitaleingänge/-ausgänge 1 und 2 (optional 3) können zwei Highspeed-Zähler mit einer Frequenz von bis zu 12,5 kHz realisiert werden. Diese optionalen Eingänge werden auch für die Durchflussmessung benötigt, um Impulse eines Durchflussgebers auszuwerten. Die Zähler werden durch Digitalsignale (Zählimpulse) gesteuert, während die Integratoren durch Analogsignale betrieben werden (der Wert wird entsprechend der gewählten Zeitbasis integriert). Betriebszeitzähler erfassen die Zeitspanne, während ein Digitalsignal aktiv ist. Der Wert des Zählers/Integrators wird auf dem Bildschirmschreiber numerisch mit maximal 9 Stellen dargestellt. Bei einem Überlauf beginnt der Zähler wieder 0. Es sind verschiedene Erfassungszeiträume einstellbar. Für jeden Zähler/Integrator kann ein Min.- und ein Max.-Alarm konfiguriert werden. Mathematik- und Logikmodul Das Mathematik- und Logikmodul (jeweils 6 Kanäle) steht als Option zur Verfügung. Mit de Mathematikfunktion können verschiedene analoge und boolesche Eingangsgrößen über eine frei definierbare Formel, die maximal 160 ASCII-Zeichen lang ist verknüpft werden. Die Ausgangsgrößen sind dabei reelle Werte. Alternativ zur manuellen Formeleingabe stehen bereits vorgefertigte mathematische Funktionen wie: Differenz Verhältnis Feuchte Gleitender Mittelwert zur Verfügung. Die Logikfunktion ermöglicht die Verknüpfung verschiedener boolescher Werte über eine Logikformel, die bis zu 600ASCII-Zeichen lang sein kann. Die Ausgangsgrößen sind dabei boolesche Werte. Die Konfiguration des Mathematik- und Logikmoduls erfolgt ausschließlich über das Setup-Programm. Strukturierter Text Durch die Option "Strukturierter Text" (Typenzusatz) erhält der Anwender die Möglichkeit, eine individuelle Applikation zu entwickeln. Diese Applikation wird mithilfe des ST-Editors erstellt, der Teil des Setup-Programms ist, und nutzt die SPS-Programmiersprache "Strukturierter Text". Nach Fertigstellung wird die Applikation auf das Gerät übertragen und dort kontinuierlich ausgeführt. Zur Fehlerbehebung und zum Testen stehen Online-Debugger-Funktionen im ST-Editor zur Verfügung. FDA-konforme Datenaufzeichnung Mit dem Typenzusatz 888 entspricht der Bildschirmschreiber vollständig den Anforderungen der FDA gemäß 21CFR Part11. Zur Benutzerverwaltung und Inbetriebnahme ist das PC-Software-Paket (einschließlich PCS und PCAT) erforderlich. Das Gerät unterstützt bis zu 50 Benutzer mit spezifischen Rechten. Ein Benutzer kann eine abgeschlossene Charge oder die Registrierdaten eines bestimmten Zeitbereichs mit seiner elektronischen Unterschrift versehen. Selbst beim Abmelden kann ein angemeldeter Benutzer eine Unterschrift leisten, die dann für den gesamten Zeitraum gilt, in dem er angemeldet war. Visualisierung am Gerät Der Bildschirmschreiber bietet verschiedene Darstellungsarten zur Visualisierung der Messdaten. Die Visualisierungsbilder nach dem Einschalten des Gerätes können in der Konfiguration ausgewählt werden, ebenso wie das Bild, das bei Bestätigen des Home-Buttons erscheint. Des Weiteren sind die Farben der einzelnen Kanäle sowie die Hintergrundfarbe der Analogkurven und Digitalspuren einstellbar. Webserver Der Bildschirmschreiber verfügt standardmäßig über eine Webserver-Funktion. Durch den Webserver wird dem Anwender ermöglicht folgende Einstellungen, Prozesswerte und Meldungen mit einem Webbrowse darzustellen: Parameter der Anwenderebene Individuelle Prozessbilder Werkseitige Visualisierung Daten der Registrierfunktion (einschließlich der Historie) Alarm- und Ereignislisten Die Darstellung ist abhängig vom verwendeten Webbrowser und dem PC-Betriebssystem. PC-Programme Der Bildschirmschreiber wird mit zwei verschiedenen Grundtypergänzungen angeboten: Grundtyp 1: Enthält die PC-Programme Setup PCC PCA3000 Grundtyp 888: Enthält zusätzlich zu den oben genannten Programmen auch: PCS PCAT Siehe Bestellangaben PCA-Kommunikations-Software PCC Die PCA-Kommunikations-Software PCC ist ein PC-Programm, das für Windows-Betriebssysteme (7/8/10 – 32/65 Bit) entwickelt wurde. Es dient dem Auslesen der Daten des Bildschirmschreibers. Die Daten könne entweder mit einem USB-Speicherstick oder über die Schnittstellen (USB-Device, Ethernet) ausgelesen werden. Das Auslesen kann entweder manuell oder automatisiert erfolgen, beispielsweise täglich um 23.00 Uhr. PC-Auswerte-Software PCA3000 Die PC-Auswerte-Software PCA3000 ist ein PC-Programm für Windows-Betriebssysteme (7/8/10 – 32/64 Bit), das zur Verwaltung, Archivierung, Visualisierung und Auswertung der Daten des Bildschirmschreibers dient. Die Software erkennt die Daten von verschiedenen konfigurierten Geräten und speichert sie automatisch in einer Archivdatenbank. Lediglich eine Kennung (ergänzende Beschreibung) muss vom Anwender manuell vergeben werden. Anwender können jederzeit auf bestimmte Datensätze zugreifen, die anhand der Kennung unterschieden werden können. Zusätzlich ist es möglich, die auszuwertenden Zeitbereiche einzuschränken Beliebige analoge und digitale Kanäle eines Bildschirmtreibers, auch aus unterschiedlichen Gruppen, können PCA3000 nachträglich zu sogenannten PCA-Gruppen zusammengefasst werden. Darstellung jeder Gruppe in einem eigenen Fenster, so können mehrere Gruppen parallel auf dem Bildschirm angezeigt und verglichen werden Über den Exportfilter können die gespeicherten Daten exportiert werden, um sie in anderen Programmen wie z.B. Excel zu verarbeiten. Die PC-Auswerte-Software PCA3000 ist netzwerkfähig, was bedeutet, dass mehrere Anwender unabhängig voneinander auf die Daten aus derselben Archivdatei (*.177) in einem Netzwerkverzeichnis zugreifen können. Mit der PCA300-Option „automatischer Ausdruck“, in Verbindung mit der PCC-Software, können Chargendaten oder Reports automatisch auf einem Drucker ausgegeben oder als PDF-Datei im Netzwerk bereitgestellt werden. Die verwendeten Ausgabeformulare können individuell angepasst werden. PC-Security-Manager PCS Die PCS-Software dient der Verwaltung der Zugangskontrolle für Gerätebenutzer und steht ausschließlich Administratoren zur Verfügung. Diese Software kann nur bei Geräten mit den Typenzusatz 888 verwendet werden. PC-Audit-Trail-Manager PCAT Die Software dient zur Dokumentation von PC-Bedienhandlungen, die zu Änderungen in der Datenaufzeichnung führen.

JUMO LOGOSCREEN 601 – Bildschirmschreiber mit Touchscreen Typ: 706521/18-100-23/000 Grundtypergänzung: mit Software-Paket (Setup-Programm inkl. USB Kabel, PC-Auswerte-Software PCA3000, PCA-Kommunikations-Software PCC; in Verbindung mit dem Typenzusatz: " FDA 21 CFR Part 11 mit digitalem Zertifikat" zusätzlich mit der Software PC-Security-Manager PCS und PC-Audit-Trail-Manager PCAT Option 1: Analog/Digital: 3 Analog- und 6 Digitaleingänge, 1 Analogausgang Option 2 und 3: nicht belegt Spannungsversorgung: AC 110 bis 240 V +10/-15%, 48 bis 63 Hz Typenzusätze: nicht belegt Einfache Bedienbarkeit durch intuitive Touch-Bedienung Bis zu 2 analoge Ausgänge Ausgestattet mit einer PROFINET-IO-Device-Schnittstelle (Typenzusatz) Integrierter Webserver ermöglicht die Online-Visualisierung wie am Gerät Aufzeichnung von Chargenprotokollen Grenzwertüberwachung mit 24 Kanälen Optionale Durchflussmessung mit 2 Kanälen Optional mit 2 Zähleingängen (max. 12,5kHz) Integration eigener Anwendungen mittels Strukturiertem Text (ST-Code; mit Typenzusatz) Automatisches Auslesen von Daten durch PCA-Kommunikations-Software PCC Konforme Datenaufzeichnung gemäß FDA 21 CFR-Part 11 (mit Typenzusatz) Manipulationserkennung durch digitales Zertifikat (mit Typenzusatz) PC-Programme zur Datenanalyse und Zugangskontrolle AMS2750/CQI-9 (Typenzusatz) Einsatz für große Betriebstemperaturbereiche Der Bildschirmschreiber stellt Anlagen und Prozesszustände grafisch dar und sichert die Prozessdatenerfassung gegen Manipulation ab. Dank verschiedener Anschlusskonfigurationen wie PROFINET mit jeweils 24 analogen und digitalen Ein- und Ausgängen ist er flexibel an vielfältige Anforderungen anpassbar. Konfiguration und Bedienung Am Gerät Mit dem JUMO-Bedien- und Visualisierungskonzepts ist die Bedienung des Bildschirmschreibers nahezu intuitiv für den Anwender. Die Bedienhandlungen erfolgen über ein Menüsystem, das auf Symbolen basiert und über das Touchscreen ausgeführt werden. Die integrierte Benutzerverwaltung gewährleistet einen Schutz des Bildschirmtreibers vor unberechtigtem Zugriff. In der Grundausstattung können bis zu fünf Benutzer mit individuellen Zugriffsrechten unterstützt werden. Durch den Zusatztyp 888 (FDA 21 CFR-Part 11) ist die Verwaltung von bis zu 50 Benutzern möglich. Mit dem Setup-Programm Der Bildschirmschreiber lässt sich ebenfalls über das Setup-Programm konfigurieren, wobei einige Funktionen ausschließlich innerhalb des Setup-Programms verfügbar sind, wie z. B.: Anpassung der Bediensprache Zuweisung von Benutzerrechten Erstellung von Prozessbildern Verfassen von Texten (z. B. für Chargenprotokolle und Prozessbilder) Die Installation des Setup-Programms wird auf einem PC mit Windows-Betriebssystem (7/8/10 – 32 oder 64 Bit) vorgenommen und kommuniziert mit dem Bildschirmtreiber über USB oder Ethernet-Schnittstelle. Zusätzlich ist es möglich, Konfigurationsdateien mithilfe eins USB-Speichersticks auf den Bildschirmtreiber zu übertragen. Der Anwender hat die Möglichkeit, die Konfigurationsdaten als Datei zu sichern und zur Dokumentation zu verwenden. Bediensprache Das Gerät bietet eine Auswahl verschiedener Bediensprachen. Mithilfe des Setup-Programms können diese Sprachen editiert und ausgetauscht werden. Derzeit sind folgende Sprachen verfügbar: Deutsch Englisch Französisch Spanisch Tschechisch Chinesisch Russisch Italienisch Es ist auch möglich, eigene Sprachversionen zu erstellen, die Unicode-fähig sind. Prozessbild-Editor Das Setup-Programm ermöglicht es dem Nutzer, 6 maßgeschneiderte Prozessbilder zu erstellen und sie auf den Bildschirmschreiber zu übertragen. Diese Bilder dienen zur Anzeige von Prozessdaten sowie zur Eingabe von Texten und Prozesswerten. Jedes Prozessbild kann aus bis zu 100 Objekten (Bilder, Analogkanäle, Digitalkanäle, Texte, …) bestehen. Schnittstellen USB Der Bildschirmschreiber ist serienmäßig mit zwei USB-Schnittstellen ausgestattet. Über die Host-Schnittstelle an der Vorderseite kann ein USB-Speicherstick angeschlossen werden. Die Device-Schnittstelle auf der Rückseite (Typ Micro-B) dient dem Anschluss an einen PC (zum Setup-Programm oder PCC/PCA3000). Um die Schutzart IP66 an der Vorderseite zu gewährleisten, ist die USB-Host-Schnittstelle mit einer Abdeckung versehen. Ethernet Serienmäßig ist der Bildschirmtreiber mit einer Ethernet-Schnittstelle ausgerüstet, die verschieden Funktionen unterstützt: E-Mail-Versand über SMTP-Server Zeitsynchronisation über SNTP-Server Kommunikation mit einem PC (Setup-Programm, Webserver, Datenarchivierung mit PCC/PCA3000) Kommunikation mit Modbus-Master/Slave Die IP-Adresse kann manuell konfiguriert werden oder automatisch von einem DHCP-Server festgelegt werden. Zudem wird die Nutzung DNS unterstützt. Zusätzlich stehen RS232/RS485-Schnittstellen zur Verfügung. RS232/RS485 Diese serienmäßige Schnittstelle kann durch Konfiguration zwischen RS232 und RS485 umgeschaltet werden. Sie dient zur Kommunikation mit einem Modbus-Master oder Modbus-Slave. Zusätzlich ist sie für den Anschluss eines Barcode-Scanners vorgesehen. PROFINET IO Device Optional kann der Bildschirmschreiber mit einer PROFINET-Schnittstelle ausgerüstet werden, um ihn als IO-Device in ein PROFINET-Netzwerk zu integrieren. Diese Schnittstelle ermöglicht auch die gleichzeitige Nutzung der Ethernet-Standarddienste, wodurch die serienmäßige Ethernet-Schnittstelle überflüssig wird. Für das Programmiersystem des IO-Controllers steht eine GSD-Datei (GSDML) zur Verfügung, die die Eigenschaften des Bildschirmschreibers beschreibt.Formularbeginn Externe Eingänge über Schnittstelle Die Schnittstellen (Ethernet, RS232/RS485) ermöglichen dem Bildschirmschreiber den Zugriff auf 24 externe Analogeingänge und 24 externe Digitaleingänge. Darüber hinaus können bis zu 10 Texte für Chargenprotokolle und 4 Ereignistexte mit einer Länge von bis zu 160 Zeichen übertragen werden. Darüber hinaus können bis zu 10 Texte für Chargenprotokolle und 4 Ereignistexte mit einer Länge von bis zu 160 Zeichen übertragen werden, hierfür finden Modbus-TCP und Modbus-RTU Verwendung. Eingänge und Ausgänge Der Bildschirmschreiber ist in verschiedenen Gerätevarianten mit analogen und digitalen Ein- und Ausgängen erhältlich (Optionen). Die Analogeingänge (maximal 6) sind vielseitige Messeingänge für: Widerstandsthermometer, Thermoelemente, Widerstandspotenziometer/WFG, Widerstand/Poti Einheitssignale (Strom, Spannung) Jeder der bis zu 2 Analogausgänge kann flexibel entweder als Spannungsausgang im Bereich von 0 bis 10 V oder als Stromausgang mit 0/4 bis 20 mA genutzt werden. Die Digitaleingänge (maximal 12) und die einzeln umschaltbaren Digitaleingänge/-ausgänge (12) werden mit einer Spannung von DC 0/24 V betrieben. Ein Relaisausgang mit Wechselkontakt ist in jeder Gerätevariante vorhanden, unabhängig von den anderen Spezifikationen. Kundenspezifische Linearisierung Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden (z.B. PTC/NTC-Sensoren unter Beachtung des Widerstandsmessbereichs). Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung). Das Gerät unterstützt 2 kundenspezifische Linearisierungen. Datenaufzeichnung Die Erfassung der Messwerte erfolgt kontinuierlich mit einem Abtastzyklus von 125 ms. Diese Messwerte bilden die Grundlage für die Bildung von Berichten und die Überprüfung von Grenzwerten. Die Übernahme der Messwerte in den Arbeitsspeicher des Geräts erfolgt abhängig vom programmierbaren Speicherzyklus und Speicherwert: aktueller Wert Mittelwert Maximalwert Minimalwert /Max. Wert Die Daten werden vom Bildschirmschreiber gruppenweise gespeichert, wobei jedem Eingang maximal vier Gruppen zugewiesen werden können. Arbeitsspeicher (SRAM) Die Daten im SRAM werden regelmäßig in Blöcken von jeweils 20 Kilobyte auf den internen Speicher kopiert. Interner Speicher (Flasch) Wenn ein Speicherblock im Arbeitsspeicher voll ist, erfolgt die Übertragung in den internen Speicher, der eine maximale Kapazität von 1 GByte aufweist. Jeder Schreibvorgang wird überwacht, um Fehler beim Datensichern sofort zu erkennen. Das Gerät überwacht kontinuierlich die Kapazität des internen Speichers und aktiviert bei Erreichen einer konfigurierbaren Restkapazität ein Speicher-Alarm-Signal, welches beispielsweise das Alarm-Relais ansteuern kann. Der Speicher funktioniert nach dem Prinzip eines Ringspeichers, sodass bei vollem Speicher ältere Daten automatisch durch neue überschrieben werden. Für die Historiendarstellung im Bildschirmschreiber können Daten aus dem internen Speicher abgerufen werden, wobei der History-Speicher eine Kapazität von 8 MByte besitzt. Datenübertragung zum PC Die Übertragung von Daten vom Bildschirmschreiber auf einen PC kann entweder über einen USB-Speicherstick oder über eine der Schnittstellen (USB-Device, Ethernet) erfolgen. Datensicherheit Die Daten werden verschlüsselt und in einem firmeneigenen Format gespeichert, was eine hohe Datensicherheit gewährleistet. Im Falle einer Trennung von der Spannungsversorgung gelten folgende Bedingungen: Messdaten im Arbeitsspeicher und die Uhrzeit werden durch eine Lithiumbatterie gepuffert (Lebensdauer der Lithiumbatterie > 7 Jahre) Bei einer entladenden Lithiumbatterie gehen die Messdaten im Arbeitsspeicher und die Uhrzeit verloren. Während des Batteriewechsels werden die Daten für ca. 2 Minuten durch einen Speicherkondensator gepuffert. Mess- und Konfigurationsdaten im internen Speicher gehen nicht verloren. Das Gerät mit dem Typenzusatz 87 verfügt über eine Manipulationserkennung. Basierend auf einem digitalen Gerätezertifikat lässt sich nachweisen, dass die Registerdaten im Gerät sowie während der Übertragung in das Datenarchiv nicht manipuliert wurden. Aufzeichnungszeit Die maximale Aufzeichnungsdauer wird von verschiedenen Faktoren beeinflusst, vor allem vom gewählten Speicherzyklus. Wenn eine Gruppe mit 6 Analogkanälen im Normalbetrieb aktiviert ist und die Mittelwerte (nicht Min./Max.-Werte) gespeichert werden, gelten die Werte in der Tabelle. Einträge in der Ereignisliste können die maximale Aufzeichnungsdauer reduzieren. Reports Die Erfassung von Berichten (Maximal-, Minimal- und Mittelwert) für jeden Kanal einer Gruppe kann über festgelegte Zeiträume erfolgen. Die Konfiguration erfolgt individuell für jede Gruppe.Formularbeginn Chargenprotokoll Der Bildschirmschreiber ermöglicht die Erstellung eines Chargenprotokolls für eine Anlage. Dabei können die Messdaten, der Beginn, das Ende und die Dauer der Charge zusammen mit einem Chargenzähler und frei definierbaren Texten sowohl am Bildschirmschreiber als auch innerhalb der PC-Auswertesoftware PCA3000 angezeigt werden. Zur Steuerung des Startens und Stoppen der Charge sowie zum Einlesen von Chargentexten kann auch ein Barcode-Scanner verwendet werden. Aufzeichnung GPS-Daten Das Gerät kann über seine serielle Schnittstelle GPS-Daten im NMEA-0183-Format empfangen und aufzeichnen. Die Daten der angeschlossenen GPS-Empfänger, wie beispielsweise Positionierungsdaten, werden zyklisch in die Ereignisliste eingetragen (gruppenbezogen) und können somit in Verbindung mit anderen aufgezeichneten Daten ausgewertet werden. Betriebsarten Für jede Gruppe kann die Betriebsart individuell ausgewählt werden. Dabei sind Speicherzyklus und Speicherwert für jede Betriebsart separat einstellbar. Es können bis zu 4 Gruppen mit einem Speicherzyklus von 125 ms aufgezeichnet werden. Die Betriebsarten haben unterschiedliche Prioritäten: Energiebetrieb Die Aktivierung oder Deaktivierung des Ereignisbetriebs erfolgt über ein Steuersignal wie beispielsweise einen Digitaleingang, einen Gruppen- oder Sammelalarm. Solange das Steuersignal aktiv ist, befindet sich das Gerät im Ereignisbetrieb, welcher die höchste Priorität hat. Zeitbetrieb Der Zeitbetrieb ist täglich innerhalb eines einstellbaren Zeitfensters aktiv, sofern kein Ereignisbetrieb aktiv ist. Normalbetrieb Wenn das Gerät weder im Ereignis- noch im Zeitbetrieb ist, ist der Normalbetrieb aktiv. Grenzwertüberwachung Durch die einstellbare Grenzwertüberwachung können bis zu 24 Analogwerte überwacht werden. Bei Überschreitung oder Unterschreitung des Grenzwerts wird ein Alarmsignal erzeugt, das für individuelle Zwecke genutzt werden kann, beispielsweise zur Umschaltung der Betriebsart von Normal- in den Ereignisbetrieb. Mithilfe einer Alarmverzögerung können kurzzeitige Über- oder Unterschreitungen ausgeblendet werden, sodass kein Alarmsignal ausgelöst wird. Es besteht auch die Möglichkeit, das Alarmsignal durch ein Digitalsignal zu unterdrücken. Sowohl der Grenzwert als auch die Schaltdifferenz können währen der Parametrierung angepasst werden. Zähler/Integratoren Es stehen sechs zusätzliche interne Kanäle zur Verfügung, die als: Zähler Integrator Betreibzeitzähler Erfassung einer Durchflussgesamtmenge Genutzt werden können. Durch die Digitaleingänge/-ausgänge 1 und 2 (optional 3) können zwei Highspeed-Zähler mit einer Frequenz von bis zu 12,5 kHz realisiert werden. Diese optionalen Eingänge werden auch für die Durchflussmessung benötigt, um Impulse eines Durchflussgebers auszuwerten. Die Zähler werden durch Digitalsignale (Zählimpulse) gesteuert, während die Integratoren durch Analogsignale betrieben werden (der Wert wird entsprechend der gewählten Zeitbasis integriert). Betriebszeitzähler erfassen die Zeitspanne, während ein Digitalsignal aktiv ist. Der Wert des Zählers/Integrators wird auf dem Bildschirmschreiber numerisch mit maximal 9 Stellen dargestellt. Bei einem Überlauf beginnt der Zähler wieder 0. Es sind verschiedene Erfassungszeiträume einstellbar. Für jeden Zähler/Integrator kann ein Min.- und ein Max.-Alarm konfiguriert werden. Mathematik- und Logikmodul Das Mathematik- und Logikmodul (jeweils 6 Kanäle) steht als Option zur Verfügung. Mit de Mathematikfunktion können verschiedene analoge und boolesche Eingangsgrößen über eine frei definierbare Formel, die maximal 160 ASCII-Zeichen lang ist verknüpft werden. Die Ausgangsgrößen sind dabei reelle Werte. Alternativ zur manuellen Formeleingabe stehen bereits vorgefertigte mathematische Funktionen wie: Differenz Verhältnis Feuchte Gleitender Mittelwert zur Verfügung. Die Logikfunktion ermöglicht die Verknüpfung verschiedener boolescher Werte über eine Logikformel, die bis zu 600ASCII-Zeichen lang sein kann. Die Ausgangsgrößen sind dabei boolesche Werte. Die Konfiguration des Mathematik- und Logikmoduls erfolgt ausschließlich über das Setup-Programm. Strukturierter Text Durch die Option "Strukturierter Text" (Typenzusatz) erhält der Anwender die Möglichkeit, eine individuelle Applikation zu entwickeln. Diese Applikation wird mithilfe des ST-Editors erstellt, der Teil des Setup-Programms ist, und nutzt die SPS-Programmiersprache "Strukturierter Text". Nach Fertigstellung wird die Applikation auf das Gerät übertragen und dort kontinuierlich ausgeführt. Zur Fehlerbehebung und zum Testen stehen Online-Debugger-Funktionen im ST-Editor zur Verfügung. FDA-konforme Datenaufzeichnung Mit dem Typenzusatz 888 entspricht der Bildschirmschreiber vollständig den Anforderungen der FDA gemäß 21CFR Part11. Zur Benutzerverwaltung und Inbetriebnahme ist das PC-Software-Paket (einschließlich PCS und PCAT) erforderlich. Das Gerät unterstützt bis zu 50 Benutzer mit spezifischen Rechten. Ein Benutzer kann eine abgeschlossene Charge oder die Registrierdaten eines bestimmten Zeitbereichs mit seiner elektronischen Unterschrift versehen. Selbst beim Abmelden kann ein angemeldeter Benutzer eine Unterschrift leisten, die dann für den gesamten Zeitraum gilt, in dem er angemeldet war. Visualisierung am Gerät Der Bildschirmschreiber bietet verschiedene Darstellungsarten zur Visualisierung der Messdaten. Die Visualisierungsbilder nach dem Einschalten des Gerätes können in der Konfiguration ausgewählt werden, ebenso wie das Bild, das bei Bestätigen des Home-Buttons erscheint. Des Weiteren sind die Farben der einzelnen Kanäle sowie die Hintergrundfarbe der Analogkurven und Digitalspuren einstellbar. Webserver Der Bildschirmschreiber verfügt standardmäßig über eine Webserver-Funktion. Durch den Webserver wird dem Anwender ermöglicht folgende Einstellungen, Prozesswerte und Meldungen mit einem Webbrowse darzustellen: Parameter der Anwenderebene Individuelle Prozessbilder Werkseitige Visualisierung Daten der Registrierfunktion (einschließlich der Historie) Alarm- und Ereignislisten Die Darstellung ist abhängig vom verwendeten Webbrowser und dem PC-Betriebssystem. PC-Programme Der Bildschirmschreiber wird mit zwei verschiedenen Grundtypergänzungen angeboten: Grundtyp 1: Enthält die PC-Programme Setup PCC PCA3000 Grundtyp 888: Enthält zusätzlich zu den oben genannten Programmen auch: PCS PCAT Siehe Bestellangaben PCA-Kommunikations-Software PCC Die PCA-Kommunikations-Software PCC ist ein PC-Programm, das für Windows-Betriebssysteme (7/8/10 – 32/65 Bit) entwickelt wurde. Es dient dem Auslesen der Daten des Bildschirmschreibers. Die Daten könne entweder mit einem USB-Speicherstick oder über die Schnittstellen (USB-Device, Ethernet) ausgelesen werden. Das Auslesen kann entweder manuell oder automatisiert erfolgen, beispielsweise täglich um 23.00 Uhr. PC-Auswerte-Software PCA3000 Die PC-Auswerte-Software PCA3000 ist ein PC-Programm für Windows-Betriebssysteme (7/8/10 – 32/64 Bit), das zur Verwaltung, Archivierung, Visualisierung und Auswertung der Daten des Bildschirmschreibers dient. Die Software erkennt die Daten von verschiedenen konfigurierten Geräten und speichert sie automatisch in einer Archivdatenbank. Lediglich eine Kennung (ergänzende Beschreibung) muss vom Anwender manuell vergeben werden. Anwender können jederzeit auf bestimmte Datensätze zugreifen, die anhand der Kennung unterschieden werden können. Zusätzlich ist es möglich, die auszuwertenden Zeitbereiche einzuschränken Beliebige analoge und digitale Kanäle eines Bildschirmtreibers, auch aus unterschiedlichen Gruppen, können PCA3000 nachträglich zu sogenannten PCA-Gruppen zusammengefasst werden. Darstellung jeder Gruppe in einem eigenen Fenster, so können mehrere Gruppen parallel auf dem Bildschirm angezeigt und verglichen werden Über den Exportfilter können die gespeicherten Daten exportiert werden, um sie in anderen Programmen wie z.B. Excel zu verarbeiten. Die PC-Auswerte-Software PCA3000 ist netzwerkfähig, was bedeutet, dass mehrere Anwender unabhängig voneinander auf die Daten aus derselben Archivdatei (*.177) in einem Netzwerkverzeichnis zugreifen können. Mit der PCA300-Option „automatischer Ausdruck“, in Verbindung mit der PCC-Software, können Chargendaten oder Reports automatisch auf einem Drucker ausgegeben oder als PDF-Datei im Netzwerk bereitgestellt werden. Die verwendeten Ausgabeformulare können individuell angepasst werden. PC-Security-Manager PCS Die PCS-Software dient der Verwaltung der Zugangskontrolle für Gerätebenutzer und steht ausschließlich Administratoren zur Verfügung. Diese Software kann nur bei Geräten mit den Typenzusatz 888 verwendet werden. PC-Audit-Trail-Manager PCAT Die Software dient zur Dokumentation von PC-Bedienhandlungen, die zu Änderungen in der Datenaufzeichnung führen.

JUMO LOGOSCREEN 601 – Bildschirmschreiber mit Touchscreen Typ: 706521/08-110-23/000 Grundtypergänzung: ohne Softwarepaket Option 1: Analog/Digital : 3 Analog- und 6 Digitaleingänge, 1 Analogausgang Option 2: Analog/Digital : 3 Analog- und 6 Digitaleingänge, 1 Analogausgang Option 3: nicht belegt Spannungsversorgung: AC 110 bis 240 V +10/-15%, 48 bis 63 Hz Typenzusätze: nicht belegt Einfache Bedienbarkeit durch intuitive Touch-Bedienung Bis zu 2 analoge Ausgänge Ausgestattet mit einer PROFINET-IO-Device-Schnittstelle (Typenzusatz) Integrierter Webserver ermöglicht die Online-Visualisierung wie am Gerät Aufzeichnung von Chargenprotokollen Grenzwertüberwachung mit 24 Kanälen Optionale Durchflussmessung mit 2 Kanälen Optional mit 2 Zähleingängen (max. 12,5kHz) Integration eigener Anwendungen mittels Strukturiertem Text (ST-Code; mit Typenzusatz) Automatisches Auslesen von Daten durch PCA-Kommunikations-Software PCC Konforme Datenaufzeichnung gemäß FDA 21 CFR-Part 11 (mit Typenzusatz) Manipulationserkennung durch digitales Zertifikat (mit Typenzusatz) PC-Programme zur Datenanalyse und Zugangskontrolle AMS2750/CQI-9 (Typenzusatz) Einsatz für große Betriebstemperaturbereiche Der Bildschirmschreiber stellt Anlagen und Prozesszustände grafisch dar und sichert die Prozessdatenerfassung gegen Manipulation ab. Dank verschiedener Anschlusskonfigurationen wie PROFINET mit jeweils 24 analogen und digitalen Ein- und Ausgängen ist er flexibel an vielfältige Anforderungen anpassbar. Konfiguration und Bedienung Am Gerät Mit dem JUMO-Bedien- und Visualisierungskonzepts ist die Bedienung des Bildschirmschreibers nahezu intuitiv für den Anwender. Die Bedienhandlungen erfolgen über ein Menüsystem, das auf Symbolen basiert und über das Touchscreen ausgeführt werden. Die integrierte Benutzerverwaltung gewährleistet einen Schutz des Bildschirmtreibers vor unberechtigtem Zugriff. In der Grundausstattung können bis zu fünf Benutzer mit individuellen Zugriffsrechten unterstützt werden. Durch den Zusatztyp 888 (FDA 21 CFR-Part 11) ist die Verwaltung von bis zu 50 Benutzern möglich. Mit dem Setup-Programm Der Bildschirmschreiber lässt sich ebenfalls über das Setup-Programm konfigurieren, wobei einige Funktionen ausschließlich innerhalb des Setup-Programms verfügbar sind, wie z. B.: Anpassung der Bediensprache Zuweisung von Benutzerrechten Erstellung von Prozessbildern Verfassen von Texten (z. B. für Chargenprotokolle und Prozessbilder) Die Installation des Setup-Programms wird auf einem PC mit Windows-Betriebssystem (7/8/10 – 32 oder 64 Bit) vorgenommen und kommuniziert mit dem Bildschirmtreiber über USB oder Ethernet-Schnittstelle. Zusätzlich ist es möglich, Konfigurationsdateien mithilfe eins USB-Speichersticks auf den Bildschirmtreiber zu übertragen. Der Anwender hat die Möglichkeit, die Konfigurationsdaten als Datei zu sichern und zur Dokumentation zu verwenden. Bediensprache Das Gerät bietet eine Auswahl verschiedener Bediensprachen. Mithilfe des Setup-Programms können diese Sprachen editiert und ausgetauscht werden. Derzeit sind folgende Sprachen verfügbar: Deutsch Englisch Französisch Spanisch Tschechisch Chinesisch Russisch Italienisch Es ist auch möglich, eigene Sprachversionen zu erstellen, die Unicode-fähig sind. Prozessbild-Editor Das Setup-Programm ermöglicht es dem Nutzer, 6 maßgeschneiderte Prozessbilder zu erstellen und sie auf den Bildschirmschreiber zu übertragen. Diese Bilder dienen zur Anzeige von Prozessdaten sowie zur Eingabe von Texten und Prozesswerten. Jedes Prozessbild kann aus bis zu 100 Objekten (Bilder, Analogkanäle, Digitalkanäle, Texte, …) bestehen. Schnittstellen USB Der Bildschirmschreiber ist serienmäßig mit zwei USB-Schnittstellen ausgestattet. Über die Host-Schnittstelle an der Vorderseite kann ein USB-Speicherstick angeschlossen werden. Die Device-Schnittstelle auf der Rückseite (Typ Micro-B) dient dem Anschluss an einen PC (zum Setup-Programm oder PCC/PCA3000). Um die Schutzart IP66 an der Vorderseite zu gewährleisten, ist die USB-Host-Schnittstelle mit einer Abdeckung versehen. Ethernet Serienmäßig ist der Bildschirmtreiber mit einer Ethernet-Schnittstelle ausgerüstet, die verschieden Funktionen unterstützt: E-Mail-Versand über SMTP-Server Zeitsynchronisation über SNTP-Server Kommunikation mit einem PC (Setup-Programm, Webserver, Datenarchivierung mit PCC/PCA3000) Kommunikation mit Modbus-Master/Slave Die IP-Adresse kann manuell konfiguriert werden oder automatisch von einem DHCP-Server festgelegt werden. Zudem wird die Nutzung DNS unterstützt. Zusätzlich stehen RS232/RS485-Schnittstellen zur Verfügung. RS232/RS485 Diese serienmäßige Schnittstelle kann durch Konfiguration zwischen RS232 und RS485 umgeschaltet werden. Sie dient zur Kommunikation mit einem Modbus-Master oder Modbus-Slave. Zusätzlich ist sie für den Anschluss eines Barcode-Scanners vorgesehen. PROFINET IO Device Optional kann der Bildschirmschreiber mit einer PROFINET-Schnittstelle ausgerüstet werden, um ihn als IO-Device in ein PROFINET-Netzwerk zu integrieren. Diese Schnittstelle ermöglicht auch die gleichzeitige Nutzung der Ethernet-Standarddienste, wodurch die serienmäßige Ethernet-Schnittstelle überflüssig wird. Für das Programmiersystem des IO-Controllers steht eine GSD-Datei (GSDML) zur Verfügung, die die Eigenschaften des Bildschirmschreibers beschreibt.Formularbeginn Externe Eingänge über Schnittstelle Die Schnittstellen (Ethernet, RS232/RS485) ermöglichen dem Bildschirmschreiber den Zugriff auf 24 externe Analogeingänge und 24 externe Digitaleingänge. Darüber hinaus können bis zu 10 Texte für Chargenprotokolle und 4 Ereignistexte mit einer Länge von bis zu 160 Zeichen übertragen werden. Darüber hinaus können bis zu 10 Texte für Chargenprotokolle und 4 Ereignistexte mit einer Länge von bis zu 160 Zeichen übertragen werden, hierfür finden Modbus-TCP und Modbus-RTU Verwendung. Eingänge und Ausgänge Der Bildschirmschreiber ist in verschiedenen Gerätevarianten mit analogen und digitalen Ein- und Ausgängen erhältlich (Optionen). Die Analogeingänge (maximal 6) sind vielseitige Messeingänge für: Widerstandsthermometer, Thermoelemente, Widerstandspotenziometer/WFG, Widerstand/Poti Einheitssignale (Strom, Spannung) Jeder der bis zu 2 Analogausgänge kann flexibel entweder als Spannungsausgang im Bereich von 0 bis 10 V oder als Stromausgang mit 0/4 bis 20 mA genutzt werden. Die Digitaleingänge (maximal 12) und die einzeln umschaltbaren Digitaleingänge/-ausgänge (12) werden mit einer Spannung von DC 0/24 V betrieben. Ein Relaisausgang mit Wechselkontakt ist in jeder Gerätevariante vorhanden, unabhängig von den anderen Spezifikationen. Kundenspezifische Linearisierung Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden (z.B. PTC/NTC-Sensoren unter Beachtung des Widerstandsmessbereichs). Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung). Das Gerät unterstützt 2 kundenspezifische Linearisierungen. Datenaufzeichnung Die Erfassung der Messwerte erfolgt kontinuierlich mit einem Abtastzyklus von 125 ms. Diese Messwerte bilden die Grundlage für die Bildung von Berichten und die Überprüfung von Grenzwerten. Die Übernahme der Messwerte in den Arbeitsspeicher des Geräts erfolgt abhängig vom programmierbaren Speicherzyklus und Speicherwert: aktueller Wert Mittelwert Maximalwert Minimalwert /Max. Wert Die Daten werden vom Bildschirmschreiber gruppenweise gespeichert, wobei jedem Eingang maximal vier Gruppen zugewiesen werden können. Arbeitsspeicher (SRAM) Die Daten im SRAM werden regelmäßig in Blöcken von jeweils 20 Kilobyte auf den internen Speicher kopiert. Interner Speicher (Flasch) Wenn ein Speicherblock im Arbeitsspeicher voll ist, erfolgt die Übertragung in den internen Speicher, der eine maximale Kapazität von 1 GByte aufweist. Jeder Schreibvorgang wird überwacht, um Fehler beim Datensichern sofort zu erkennen. Das Gerät überwacht kontinuierlich die Kapazität des internen Speichers und aktiviert bei Erreichen einer konfigurierbaren Restkapazität ein Speicher-Alarm-Signal, welches beispielsweise das Alarm-Relais ansteuern kann. Der Speicher funktioniert nach dem Prinzip eines Ringspeichers, sodass bei vollem Speicher ältere Daten automatisch durch neue überschrieben werden. Für die Historiendarstellung im Bildschirmschreiber können Daten aus dem internen Speicher abgerufen werden, wobei der History-Speicher eine Kapazität von 8 MByte besitzt. Datenübertragung zum PC Die Übertragung von Daten vom Bildschirmschreiber auf einen PC kann entweder über einen USB-Speicherstick oder über eine der Schnittstellen (USB-Device, Ethernet) erfolgen. Datensicherheit Die Daten werden verschlüsselt und in einem firmeneigenen Format gespeichert, was eine hohe Datensicherheit gewährleistet. Im Falle einer Trennung von der Spannungsversorgung gelten folgende Bedingungen: Messdaten im Arbeitsspeicher und die Uhrzeit werden durch eine Lithiumbatterie gepuffert (Lebensdauer der Lithiumbatterie > 7 Jahre) Bei einer entladenden Lithiumbatterie gehen die Messdaten im Arbeitsspeicher und die Uhrzeit verloren. Während des Batteriewechsels werden die Daten für ca. 2 Minuten durch einen Speicherkondensator gepuffert. Mess- und Konfigurationsdaten im internen Speicher gehen nicht verloren. Das Gerät mit dem Typenzusatz 87 verfügt über eine Manipulationserkennung. Basierend auf einem digitalen Gerätezertifikat lässt sich nachweisen, dass die Registerdaten im Gerät sowie während der Übertragung in das Datenarchiv nicht manipuliert wurden. Aufzeichnungszeit Die maximale Aufzeichnungsdauer wird von verschiedenen Faktoren beeinflusst, vor allem vom gewählten Speicherzyklus. Wenn eine Gruppe mit 6 Analogkanälen im Normalbetrieb aktiviert ist und die Mittelwerte (nicht Min./Max.-Werte) gespeichert werden, gelten die Werte in der Tabelle. Einträge in der Ereignisliste können die maximale Aufzeichnungsdauer reduzieren. Reports Die Erfassung von Berichten (Maximal-, Minimal- und Mittelwert) für jeden Kanal einer Gruppe kann über festgelegte Zeiträume erfolgen. Die Konfiguration erfolgt individuell für jede Gruppe.Formularbeginn Chargenprotokoll Der Bildschirmschreiber ermöglicht die Erstellung eines Chargenprotokolls für eine Anlage. Dabei können die Messdaten, der Beginn, das Ende und die Dauer der Charge zusammen mit einem Chargenzähler und frei definierbaren Texten sowohl am Bildschirmschreiber als auch innerhalb der PC-Auswertesoftware PCA3000 angezeigt werden. Zur Steuerung des Startens und Stoppen der Charge sowie zum Einlesen von Chargentexten kann auch ein Barcode-Scanner verwendet werden. Aufzeichnung GPS-Daten Das Gerät kann über seine serielle Schnittstelle GPS-Daten im NMEA-0183-Format empfangen und aufzeichnen. Die Daten der angeschlossenen GPS-Empfänger, wie beispielsweise Positionierungsdaten, werden zyklisch in die Ereignisliste eingetragen (gruppenbezogen) und können somit in Verbindung mit anderen aufgezeichneten Daten ausgewertet werden. Betriebsarten Für jede Gruppe kann die Betriebsart individuell ausgewählt werden. Dabei sind Speicherzyklus und Speicherwert für jede Betriebsart separat einstellbar. Es können bis zu 4 Gruppen mit einem Speicherzyklus von 125 ms aufgezeichnet werden. Die Betriebsarten haben unterschiedliche Prioritäten: Energiebetrieb Die Aktivierung oder Deaktivierung des Ereignisbetriebs erfolgt über ein Steuersignal wie beispielsweise einen Digitaleingang, einen Gruppen- oder Sammelalarm. Solange das Steuersignal aktiv ist, befindet sich das Gerät im Ereignisbetrieb, welcher die höchste Priorität hat. Zeitbetrieb Der Zeitbetrieb ist täglich innerhalb eines einstellbaren Zeitfensters aktiv, sofern kein Ereignisbetrieb aktiv ist. Normalbetrieb Wenn das Gerät weder im Ereignis- noch im Zeitbetrieb ist, ist der Normalbetrieb aktiv. Grenzwertüberwachung Durch die einstellbare Grenzwertüberwachung können bis zu 24 Analogwerte überwacht werden. Bei Überschreitung oder Unterschreitung des Grenzwerts wird ein Alarmsignal erzeugt, das für individuelle Zwecke genutzt werden kann, beispielsweise zur Umschaltung der Betriebsart von Normal- in den Ereignisbetrieb. Mithilfe einer Alarmverzögerung können kurzzeitige Über- oder Unterschreitungen ausgeblendet werden, sodass kein Alarmsignal ausgelöst wird. Es besteht auch die Möglichkeit, das Alarmsignal durch ein Digitalsignal zu unterdrücken. Sowohl der Grenzwert als auch die Schaltdifferenz können währen der Parametrierung angepasst werden. Zähler/Integratoren Es stehen sechs zusätzliche interne Kanäle zur Verfügung, die als: Zähler Integrator Betreibzeitzähler Erfassung einer Durchflussgesamtmenge Genutzt werden können. Durch die Digitaleingänge/-ausgänge 1 und 2 (optional 3) können zwei Highspeed-Zähler mit einer Frequenz von bis zu 12,5 kHz realisiert werden. Diese optionalen Eingänge werden auch für die Durchflussmessung benötigt, um Impulse eines Durchflussgebers auszuwerten. Die Zähler werden durch Digitalsignale (Zählimpulse) gesteuert, während die Integratoren durch Analogsignale betrieben werden (der Wert wird entsprechend der gewählten Zeitbasis integriert). Betriebszeitzähler erfassen die Zeitspanne, während ein Digitalsignal aktiv ist. Der Wert des Zählers/Integrators wird auf dem Bildschirmschreiber numerisch mit maximal 9 Stellen dargestellt. Bei einem Überlauf beginnt der Zähler wieder 0. Es sind verschiedene Erfassungszeiträume einstellbar. Für jeden Zähler/Integrator kann ein Min.- und ein Max.-Alarm konfiguriert werden. Mathematik- und Logikmodul Das Mathematik- und Logikmodul (jeweils 6 Kanäle) steht als Option zur Verfügung. Mit de Mathematikfunktion können verschiedene analoge und boolesche Eingangsgrößen über eine frei definierbare Formel, die maximal 160 ASCII-Zeichen lang ist verknüpft werden. Die Ausgangsgrößen sind dabei reelle Werte. Alternativ zur manuellen Formeleingabe stehen bereits vorgefertigte mathematische Funktionen wie: Differenz Verhältnis Feuchte Gleitender Mittelwert zur Verfügung. Die Logikfunktion ermöglicht die Verknüpfung verschiedener boolescher Werte über eine Logikformel, die bis zu 600ASCII-Zeichen lang sein kann. Die Ausgangsgrößen sind dabei boolesche Werte. Die Konfiguration des Mathematik- und Logikmoduls erfolgt ausschließlich über das Setup-Programm. Strukturierter Text Durch die Option "Strukturierter Text" (Typenzusatz) erhält der Anwender die Möglichkeit, eine individuelle Applikation zu entwickeln. Diese Applikation wird mithilfe des ST-Editors erstellt, der Teil des Setup-Programms ist, und nutzt die SPS-Programmiersprache "Strukturierter Text". Nach Fertigstellung wird die Applikation auf das Gerät übertragen und dort kontinuierlich ausgeführt. Zur Fehlerbehebung und zum Testen stehen Online-Debugger-Funktionen im ST-Editor zur Verfügung. FDA-konforme Datenaufzeichnung Mit dem Typenzusatz 888 entspricht der Bildschirmschreiber vollständig den Anforderungen der FDA gemäß 21CFR Part11. Zur Benutzerverwaltung und Inbetriebnahme ist das PC-Software-Paket (einschließlich PCS und PCAT) erforderlich. Das Gerät unterstützt bis zu 50 Benutzer mit spezifischen Rechten. Ein Benutzer kann eine abgeschlossene Charge oder die Registrierdaten eines bestimmten Zeitbereichs mit seiner elektronischen Unterschrift versehen. Selbst beim Abmelden kann ein angemeldeter Benutzer eine Unterschrift leisten, die dann für den gesamten Zeitraum gilt, in dem er angemeldet war. Visualisierung am Gerät Der Bildschirmschreiber bietet verschiedene Darstellungsarten zur Visualisierung der Messdaten. Die Visualisierungsbilder nach dem Einschalten des Gerätes können in der Konfiguration ausgewählt werden, ebenso wie das Bild, das bei Bestätigen des Home-Buttons erscheint. Des Weiteren sind die Farben der einzelnen Kanäle sowie die Hintergrundfarbe der Analogkurven und Digitalspuren einstellbar. Webserver Der Bildschirmschreiber verfügt standardmäßig über eine Webserver-Funktion. Durch den Webserver wird dem Anwender ermöglicht folgende Einstellungen, Prozesswerte und Meldungen mit einem Webbrowse darzustellen: Parameter der Anwenderebene Individuelle Prozessbilder Werkseitige Visualisierung Daten der Registrierfunktion (einschließlich der Historie) Alarm- und Ereignislisten Die Darstellung ist abhängig vom verwendeten Webbrowser und dem PC-Betriebssystem. PC-Programme Der Bildschirmschreiber wird mit zwei verschiedenen Grundtypergänzungen angeboten: Grundtyp 1: Enthält die PC-Programme Setup PCC PCA3000 Grundtyp 888: Enthält zusätzlich zu den oben genannten Programmen auch: PCS PCAT Siehe Bestellangaben PCA-Kommunikations-Software PCC Die PCA-Kommunikations-Software PCC ist ein PC-Programm, das für Windows-Betriebssysteme (7/8/10 – 32/65 Bit) entwickelt wurde. Es dient dem Auslesen der Daten des Bildschirmschreibers. Die Daten könne entweder mit einem USB-Speicherstick oder über die Schnittstellen (USB-Device, Ethernet) ausgelesen werden. Das Auslesen kann entweder manuell oder automatisiert erfolgen, beispielsweise täglich um 23.00 Uhr. PC-Auswerte-Software PCA3000 Die PC-Auswerte-Software PCA3000 ist ein PC-Programm für Windows-Betriebssysteme (7/8/10 – 32/64 Bit), das zur Verwaltung, Archivierung, Visualisierung und Auswertung der Daten des Bildschirmschreibers dient. Die Software erkennt die Daten von verschiedenen konfigurierten Geräten und speichert sie automatisch in einer Archivdatenbank. Lediglich eine Kennung (ergänzende Beschreibung) muss vom Anwender manuell vergeben werden. Anwender können jederzeit auf bestimmte Datensätze zugreifen, die anhand der Kennung unterschieden werden können. Zusätzlich ist es möglich, die auszuwertenden Zeitbereiche einzuschränken Beliebige analoge und digitale Kanäle eines Bildschirmtreibers, auch aus unterschiedlichen Gruppen, können PCA3000 nachträglich zu sogenannten PCA-Gruppen zusammengefasst werden. Darstellung jeder Gruppe in einem eigenen Fenster, so können mehrere Gruppen parallel auf dem Bildschirm angezeigt und verglichen werden Über den Exportfilter können die gespeicherten Daten exportiert werden, um sie in anderen Programmen wie z.B. Excel zu verarbeiten. Die PC-Auswerte-Software PCA3000 ist netzwerkfähig, was bedeutet, dass mehrere Anwender unabhängig voneinander auf die Daten aus derselben Archivdatei (*.177) in einem Netzwerkverzeichnis zugreifen können. Mit der PCA300-Option „automatischer Ausdruck“, in Verbindung mit der PCC-Software, können Chargendaten oder Reports automatisch auf einem Drucker ausgegeben oder als PDF-Datei im Netzwerk bereitgestellt werden. Die verwendeten Ausgabeformulare können individuell angepasst werden. PC-Security-Manager PCS Die PCS-Software dient der Verwaltung der Zugangskontrolle für Gerätebenutzer und steht ausschließlich Administratoren zur Verfügung. Diese Software kann nur bei Geräten mit den Typenzusatz 888 verwendet werden. PC-Audit-Trail-Manager PCAT Die Software dient zur Dokumentation von PC-Bedienhandlungen, die zu Änderungen in der Datenaufzeichnung führen.

JUMO LOGOSCREEN 601 – Bildschirmschreiber mit Touchscreen Typ: 706521/18-110-23/000 Grundtypergänzung: mit Software-Paket (Setup-Programm inkl. USB Kabel, PC-Auswerte-Software PCA3000, PCA-Kommunikations-Software PCC; in Verbindung mit dem Typenzusatz: " FDA 21 CFR Part 11 mit digitalem Zertifikat" zusätzlich mit der Software PC-Security-Manager PCS und PC-Audit-Trail-Manager PCAT Option 1: Analog/Digital: 3 Analog- und 6 Digitaleingänge, 1 Analogausgang Option 2: Analog/Digital: 3 Analog- und 6 Digitaleingänge, 1 Analogausgang Option 3: nicht belegt Spannungsversorgung: AC 110 bis 240 V +10/-15%, 48 bis 63 Hz Typenzusätze: nicht belegt Einfache Bedienbarkeit durch intuitive Touch-Bedienung Bis zu 2 analoge Ausgänge Ausgestattet mit einer PROFINET-IO-Device-Schnittstelle (Typenzusatz) Integrierter Webserver ermöglicht die Online-Visualisierung wie am Gerät Aufzeichnung von Chargenprotokollen Grenzwertüberwachung mit 24 Kanälen Optionale Durchflussmessung mit 2 Kanälen Optional mit 2 Zähleingängen (max. 12,5kHz) Integration eigener Anwendungen mittels Strukturiertem Text (ST-Code; mit Typenzusatz) Automatisches Auslesen von Daten durch PCA-Kommunikations-Software PCC Konforme Datenaufzeichnung gemäß FDA 21 CFR-Part 11 (mit Typenzusatz) Manipulationserkennung durch digitales Zertifikat (mit Typenzusatz) PC-Programme zur Datenanalyse und Zugangskontrolle AMS2750/CQI-9 (Typenzusatz) Einsatz für große Betriebstemperaturbereiche Der Bildschirmschreiber stellt Anlagen und Prozesszustände grafisch dar und sichert die Prozessdatenerfassung gegen Manipulation ab. Dank verschiedener Anschlusskonfigurationen wie PROFINET mit jeweils 24 analogen und digitalen Ein- und Ausgängen ist er flexibel an vielfältige Anforderungen anpassbar. Konfiguration und Bedienung Am Gerät Mit dem JUMO-Bedien- und Visualisierungskonzepts ist die Bedienung des Bildschirmschreibers nahezu intuitiv für den Anwender. Die Bedienhandlungen erfolgen über ein Menüsystem, das auf Symbolen basiert und über das Touchscreen ausgeführt werden. Die integrierte Benutzerverwaltung gewährleistet einen Schutz des Bildschirmtreibers vor unberechtigtem Zugriff. In der Grundausstattung können bis zu fünf Benutzer mit individuellen Zugriffsrechten unterstützt werden. Durch den Zusatztyp 888 (FDA 21 CFR-Part 11) ist die Verwaltung von bis zu 50 Benutzern möglich. Mit dem Setup-Programm Der Bildschirmschreiber lässt sich ebenfalls über das Setup-Programm konfigurieren, wobei einige Funktionen ausschließlich innerhalb des Setup-Programms verfügbar sind, wie z. B.: Anpassung der Bediensprache Zuweisung von Benutzerrechten Erstellung von Prozessbildern Verfassen von Texten (z. B. für Chargenprotokolle und Prozessbilder) Die Installation des Setup-Programms wird auf einem PC mit Windows-Betriebssystem (7/8/10 – 32 oder 64 Bit) vorgenommen und kommuniziert mit dem Bildschirmtreiber über USB oder Ethernet-Schnittstelle. Zusätzlich ist es möglich, Konfigurationsdateien mithilfe eins USB-Speichersticks auf den Bildschirmtreiber zu übertragen. Der Anwender hat die Möglichkeit, die Konfigurationsdaten als Datei zu sichern und zur Dokumentation zu verwenden. Bediensprache Das Gerät bietet eine Auswahl verschiedener Bediensprachen. Mithilfe des Setup-Programms können diese Sprachen editiert und ausgetauscht werden. Derzeit sind folgende Sprachen verfügbar: Deutsch Englisch Französisch Spanisch Tschechisch Chinesisch Russisch Italienisch Es ist auch möglich, eigene Sprachversionen zu erstellen, die Unicode-fähig sind. Prozessbild-Editor Das Setup-Programm ermöglicht es dem Nutzer, 6 maßgeschneiderte Prozessbilder zu erstellen und sie auf den Bildschirmschreiber zu übertragen. Diese Bilder dienen zur Anzeige von Prozessdaten sowie zur Eingabe von Texten und Prozesswerten. Jedes Prozessbild kann aus bis zu 100 Objekten (Bilder, Analogkanäle, Digitalkanäle, Texte, …) bestehen. Schnittstellen USB Der Bildschirmschreiber ist serienmäßig mit zwei USB-Schnittstellen ausgestattet. Über die Host-Schnittstelle an der Vorderseite kann ein USB-Speicherstick angeschlossen werden. Die Device-Schnittstelle auf der Rückseite (Typ Micro-B) dient dem Anschluss an einen PC (zum Setup-Programm oder PCC/PCA3000). Um die Schutzart IP66 an der Vorderseite zu gewährleisten, ist die USB-Host-Schnittstelle mit einer Abdeckung versehen. Ethernet Serienmäßig ist der Bildschirmtreiber mit einer Ethernet-Schnittstelle ausgerüstet, die verschieden Funktionen unterstützt: E-Mail-Versand über SMTP-Server Zeitsynchronisation über SNTP-Server Kommunikation mit einem PC (Setup-Programm, Webserver, Datenarchivierung mit PCC/PCA3000) Kommunikation mit Modbus-Master/Slave Die IP-Adresse kann manuell konfiguriert werden oder automatisch von einem DHCP-Server festgelegt werden. Zudem wird die Nutzung DNS unterstützt. Zusätzlich stehen RS232/RS485-Schnittstellen zur Verfügung. RS232/RS485 Diese serienmäßige Schnittstelle kann durch Konfiguration zwischen RS232 und RS485 umgeschaltet werden. Sie dient zur Kommunikation mit einem Modbus-Master oder Modbus-Slave. Zusätzlich ist sie für den Anschluss eines Barcode-Scanners vorgesehen. PROFINET IO Device Optional kann der Bildschirmschreiber mit einer PROFINET-Schnittstelle ausgerüstet werden, um ihn als IO-Device in ein PROFINET-Netzwerk zu integrieren. Diese Schnittstelle ermöglicht auch die gleichzeitige Nutzung der Ethernet-Standarddienste, wodurch die serienmäßige Ethernet-Schnittstelle überflüssig wird. Für das Programmiersystem des IO-Controllers steht eine GSD-Datei (GSDML) zur Verfügung, die die Eigenschaften des Bildschirmschreibers beschreibt.Formularbeginn Externe Eingänge über Schnittstelle Die Schnittstellen (Ethernet, RS232/RS485) ermöglichen dem Bildschirmschreiber den Zugriff auf 24 externe Analogeingänge und 24 externe Digitaleingänge. Darüber hinaus können bis zu 10 Texte für Chargenprotokolle und 4 Ereignistexte mit einer Länge von bis zu 160 Zeichen übertragen werden. Darüber hinaus können bis zu 10 Texte für Chargenprotokolle und 4 Ereignistexte mit einer Länge von bis zu 160 Zeichen übertragen werden, hierfür finden Modbus-TCP und Modbus-RTU Verwendung. Eingänge und Ausgänge Der Bildschirmschreiber ist in verschiedenen Gerätevarianten mit analogen und digitalen Ein- und Ausgängen erhältlich (Optionen). Die Analogeingänge (maximal 6) sind vielseitige Messeingänge für: Widerstandsthermometer, Thermoelemente, Widerstandspotenziometer/WFG, Widerstand/Poti Einheitssignale (Strom, Spannung) Jeder der bis zu 2 Analogausgänge kann flexibel entweder als Spannungsausgang im Bereich von 0 bis 10 V oder als Stromausgang mit 0/4 bis 20 mA genutzt werden. Die Digitaleingänge (maximal 12) und die einzeln umschaltbaren Digitaleingänge/-ausgänge (12) werden mit einer Spannung von DC 0/24 V betrieben. Ein Relaisausgang mit Wechselkontakt ist in jeder Gerätevariante vorhanden, unabhängig von den anderen Spezifikationen. Kundenspezifische Linearisierung Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden (z.B. PTC/NTC-Sensoren unter Beachtung des Widerstandsmessbereichs). Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung). Das Gerät unterstützt 2 kundenspezifische Linearisierungen. Datenaufzeichnung Die Erfassung der Messwerte erfolgt kontinuierlich mit einem Abtastzyklus von 125 ms. Diese Messwerte bilden die Grundlage für die Bildung von Berichten und die Überprüfung von Grenzwerten. Die Übernahme der Messwerte in den Arbeitsspeicher des Geräts erfolgt abhängig vom programmierbaren Speicherzyklus und Speicherwert: aktueller Wert Mittelwert Maximalwert Minimalwert /Max. Wert Die Daten werden vom Bildschirmschreiber gruppenweise gespeichert, wobei jedem Eingang maximal vier Gruppen zugewiesen werden können. Arbeitsspeicher (SRAM) Die Daten im SRAM werden regelmäßig in Blöcken von jeweils 20 Kilobyte auf den internen Speicher kopiert. Interner Speicher (Flasch) Wenn ein Speicherblock im Arbeitsspeicher voll ist, erfolgt die Übertragung in den internen Speicher, der eine maximale Kapazität von 1 GByte aufweist. Jeder Schreibvorgang wird überwacht, um Fehler beim Datensichern sofort zu erkennen. Das Gerät überwacht kontinuierlich die Kapazität des internen Speichers und aktiviert bei Erreichen einer konfigurierbaren Restkapazität ein Speicher-Alarm-Signal, welches beispielsweise das Alarm-Relais ansteuern kann. Der Speicher funktioniert nach dem Prinzip eines Ringspeichers, sodass bei vollem Speicher ältere Daten automatisch durch neue überschrieben werden. Für die Historiendarstellung im Bildschirmschreiber können Daten aus dem internen Speicher abgerufen werden, wobei der History-Speicher eine Kapazität von 8 MByte besitzt. Datenübertragung zum PC Die Übertragung von Daten vom Bildschirmschreiber auf einen PC kann entweder über einen USB-Speicherstick oder über eine der Schnittstellen (USB-Device, Ethernet) erfolgen. Datensicherheit Die Daten werden verschlüsselt und in einem firmeneigenen Format gespeichert, was eine hohe Datensicherheit gewährleistet. Im Falle einer Trennung von der Spannungsversorgung gelten folgende Bedingungen: Messdaten im Arbeitsspeicher und die Uhrzeit werden durch eine Lithiumbatterie gepuffert (Lebensdauer der Lithiumbatterie > 7 Jahre) Bei einer entladenden Lithiumbatterie gehen die Messdaten im Arbeitsspeicher und die Uhrzeit verloren. Während des Batteriewechsels werden die Daten für ca. 2 Minuten durch einen Speicherkondensator gepuffert. Mess- und Konfigurationsdaten im internen Speicher gehen nicht verloren. Das Gerät mit dem Typenzusatz 87 verfügt über eine Manipulationserkennung. Basierend auf einem digitalen Gerätezertifikat lässt sich nachweisen, dass die Registerdaten im Gerät sowie während der Übertragung in das Datenarchiv nicht manipuliert wurden. Aufzeichnungszeit Die maximale Aufzeichnungsdauer wird von verschiedenen Faktoren beeinflusst, vor allem vom gewählten Speicherzyklus. Wenn eine Gruppe mit 6 Analogkanälen im Normalbetrieb aktiviert ist und die Mittelwerte (nicht Min./Max.-Werte) gespeichert werden, gelten die Werte in der Tabelle. Einträge in der Ereignisliste können die maximale Aufzeichnungsdauer reduzieren. Reports Die Erfassung von Berichten (Maximal-, Minimal- und Mittelwert) für jeden Kanal einer Gruppe kann über festgelegte Zeiträume erfolgen. Die Konfiguration erfolgt individuell für jede Gruppe.Formularbeginn Chargenprotokoll Der Bildschirmschreiber ermöglicht die Erstellung eines Chargenprotokolls für eine Anlage. Dabei können die Messdaten, der Beginn, das Ende und die Dauer der Charge zusammen mit einem Chargenzähler und frei definierbaren Texten sowohl am Bildschirmschreiber als auch innerhalb der PC-Auswertesoftware PCA3000 angezeigt werden. Zur Steuerung des Startens und Stoppen der Charge sowie zum Einlesen von Chargentexten kann auch ein Barcode-Scanner verwendet werden. Aufzeichnung GPS-Daten Das Gerät kann über seine serielle Schnittstelle GPS-Daten im NMEA-0183-Format empfangen und aufzeichnen. Die Daten der angeschlossenen GPS-Empfänger, wie beispielsweise Positionierungsdaten, werden zyklisch in die Ereignisliste eingetragen (gruppenbezogen) und können somit in Verbindung mit anderen aufgezeichneten Daten ausgewertet werden. Betriebsarten Für jede Gruppe kann die Betriebsart individuell ausgewählt werden. Dabei sind Speicherzyklus und Speicherwert für jede Betriebsart separat einstellbar. Es können bis zu 4 Gruppen mit einem Speicherzyklus von 125 ms aufgezeichnet werden. Die Betriebsarten haben unterschiedliche Prioritäten: Energiebetrieb Die Aktivierung oder Deaktivierung des Ereignisbetriebs erfolgt über ein Steuersignal wie beispielsweise einen Digitaleingang, einen Gruppen- oder Sammelalarm. Solange das Steuersignal aktiv ist, befindet sich das Gerät im Ereignisbetrieb, welcher die höchste Priorität hat. Zeitbetrieb Der Zeitbetrieb ist täglich innerhalb eines einstellbaren Zeitfensters aktiv, sofern kein Ereignisbetrieb aktiv ist. Normalbetrieb Wenn das Gerät weder im Ereignis- noch im Zeitbetrieb ist, ist der Normalbetrieb aktiv. Grenzwertüberwachung Durch die einstellbare Grenzwertüberwachung können bis zu 24 Analogwerte überwacht werden. Bei Überschreitung oder Unterschreitung des Grenzwerts wird ein Alarmsignal erzeugt, das für individuelle Zwecke genutzt werden kann, beispielsweise zur Umschaltung der Betriebsart von Normal- in den Ereignisbetrieb. Mithilfe einer Alarmverzögerung können kurzzeitige Über- oder Unterschreitungen ausgeblendet werden, sodass kein Alarmsignal ausgelöst wird. Es besteht auch die Möglichkeit, das Alarmsignal durch ein Digitalsignal zu unterdrücken. Sowohl der Grenzwert als auch die Schaltdifferenz können währen der Parametrierung angepasst werden. Zähler/Integratoren Es stehen sechs zusätzliche interne Kanäle zur Verfügung, die als: Zähler Integrator Betreibzeitzähler Erfassung einer Durchflussgesamtmenge Genutzt werden können. Durch die Digitaleingänge/-ausgänge 1 und 2 (optional 3) können zwei Highspeed-Zähler mit einer Frequenz von bis zu 12,5 kHz realisiert werden. Diese optionalen Eingänge werden auch für die Durchflussmessung benötigt, um Impulse eines Durchflussgebers auszuwerten. Die Zähler werden durch Digitalsignale (Zählimpulse) gesteuert, während die Integratoren durch Analogsignale betrieben werden (der Wert wird entsprechend der gewählten Zeitbasis integriert). Betriebszeitzähler erfassen die Zeitspanne, während ein Digitalsignal aktiv ist. Der Wert des Zählers/Integrators wird auf dem Bildschirmschreiber numerisch mit maximal 9 Stellen dargestellt. Bei einem Überlauf beginnt der Zähler wieder 0. Es sind verschiedene Erfassungszeiträume einstellbar. Für jeden Zähler/Integrator kann ein Min.- und ein Max.-Alarm konfiguriert werden. Mathematik- und Logikmodul Das Mathematik- und Logikmodul (jeweils 6 Kanäle) steht als Option zur Verfügung. Mit de Mathematikfunktion können verschiedene analoge und boolesche Eingangsgrößen über eine frei definierbare Formel, die maximal 160 ASCII-Zeichen lang ist verknüpft werden. Die Ausgangsgrößen sind dabei reelle Werte. Alternativ zur manuellen Formeleingabe stehen bereits vorgefertigte mathematische Funktionen wie: Differenz Verhältnis Feuchte Gleitender Mittelwert zur Verfügung. Die Logikfunktion ermöglicht die Verknüpfung verschiedener boolescher Werte über eine Logikformel, die bis zu 600ASCII-Zeichen lang sein kann. Die Ausgangsgrößen sind dabei boolesche Werte. Die Konfiguration des Mathematik- und Logikmoduls erfolgt ausschließlich über das Setup-Programm. Strukturierter Text Durch die Option "Strukturierter Text" (Typenzusatz) erhält der Anwender die Möglichkeit, eine individuelle Applikation zu entwickeln. Diese Applikation wird mithilfe des ST-Editors erstellt, der Teil des Setup-Programms ist, und nutzt die SPS-Programmiersprache "Strukturierter Text". Nach Fertigstellung wird die Applikation auf das Gerät übertragen und dort kontinuierlich ausgeführt. Zur Fehlerbehebung und zum Testen stehen Online-Debugger-Funktionen im ST-Editor zur Verfügung. FDA-konforme Datenaufzeichnung Mit dem Typenzusatz 888 entspricht der Bildschirmschreiber vollständig den Anforderungen der FDA gemäß 21CFR Part11. Zur Benutzerverwaltung und Inbetriebnahme ist das PC-Software-Paket (einschließlich PCS und PCAT) erforderlich. Das Gerät unterstützt bis zu 50 Benutzer mit spezifischen Rechten. Ein Benutzer kann eine abgeschlossene Charge oder die Registrierdaten eines bestimmten Zeitbereichs mit seiner elektronischen Unterschrift versehen. Selbst beim Abmelden kann ein angemeldeter Benutzer eine Unterschrift leisten, die dann für den gesamten Zeitraum gilt, in dem er angemeldet war. Visualisierung am Gerät Der Bildschirmschreiber bietet verschiedene Darstellungsarten zur Visualisierung der Messdaten. Die Visualisierungsbilder nach dem Einschalten des Gerätes können in der Konfiguration ausgewählt werden, ebenso wie das Bild, das bei Bestätigen des Home-Buttons erscheint. Des Weiteren sind die Farben der einzelnen Kanäle sowie die Hintergrundfarbe der Analogkurven und Digitalspuren einstellbar. Webserver Der Bildschirmschreiber verfügt standardmäßig über eine Webserver-Funktion. Durch den Webserver wird dem Anwender ermöglicht folgende Einstellungen, Prozesswerte und Meldungen mit einem Webbrowse darzustellen: Parameter der Anwenderebene Individuelle Prozessbilder Werkseitige Visualisierung Daten der Registrierfunktion (einschließlich der Historie) Alarm- und Ereignislisten Die Darstellung ist abhängig vom verwendeten Webbrowser und dem PC-Betriebssystem. PC-Programme Der Bildschirmschreiber wird mit zwei verschiedenen Grundtypergänzungen angeboten: Grundtyp 1: Enthält die PC-Programme Setup PCC PCA3000 Grundtyp 888: Enthält zusätzlich zu den oben genannten Programmen auch: PCS PCAT Siehe Bestellangaben PCA-Kommunikations-Software PCC Die PCA-Kommunikations-Software PCC ist ein PC-Programm, das für Windows-Betriebssysteme (7/8/10 – 32/65 Bit) entwickelt wurde. Es dient dem Auslesen der Daten des Bildschirmschreibers. Die Daten könne entweder mit einem USB-Speicherstick oder über die Schnittstellen (USB-Device, Ethernet) ausgelesen werden. Das Auslesen kann entweder manuell oder automatisiert erfolgen, beispielsweise täglich um 23.00 Uhr. PC-Auswerte-Software PCA3000 Die PC-Auswerte-Software PCA3000 ist ein PC-Programm für Windows-Betriebssysteme (7/8/10 – 32/64 Bit), das zur Verwaltung, Archivierung, Visualisierung und Auswertung der Daten des Bildschirmschreibers dient. Die Software erkennt die Daten von verschiedenen konfigurierten Geräten und speichert sie automatisch in einer Archivdatenbank. Lediglich eine Kennung (ergänzende Beschreibung) muss vom Anwender manuell vergeben werden. Anwender können jederzeit auf bestimmte Datensätze zugreifen, die anhand der Kennung unterschieden werden können. Zusätzlich ist es möglich, die auszuwertenden Zeitbereiche einzuschränken Beliebige analoge und digitale Kanäle eines Bildschirmtreibers, auch aus unterschiedlichen Gruppen, können PCA3000 nachträglich zu sogenannten PCA-Gruppen zusammengefasst werden. Darstellung jeder Gruppe in einem eigenen Fenster, so können mehrere Gruppen parallel auf dem Bildschirm angezeigt und verglichen werden Über den Exportfilter können die gespeicherten Daten exportiert werden, um sie in anderen Programmen wie z.B. Excel zu verarbeiten. Die PC-Auswerte-Software PCA3000 ist netzwerkfähig, was bedeutet, dass mehrere Anwender unabhängig voneinander auf die Daten aus derselben Archivdatei (*.177) in einem Netzwerkverzeichnis zugreifen können. Mit der PCA300-Option „automatischer Ausdruck“, in Verbindung mit der PCC-Software, können Chargendaten oder Reports automatisch auf einem Drucker ausgegeben oder als PDF-Datei im Netzwerk bereitgestellt werden. Die verwendeten Ausgabeformulare können individuell angepasst werden. PC-Security-Manager PCS Die PCS-Software dient der Verwaltung der Zugangskontrolle für Gerätebenutzer und steht ausschließlich Administratoren zur Verfügung. Diese Software kann nur bei Geräten mit den Typenzusatz 888 verwendet werden. PC-Audit-Trail-Manager PCAT Die Software dient zur Dokumentation von PC-Bedienhandlungen, die zu Änderungen in der Datenaufzeichnung führen.

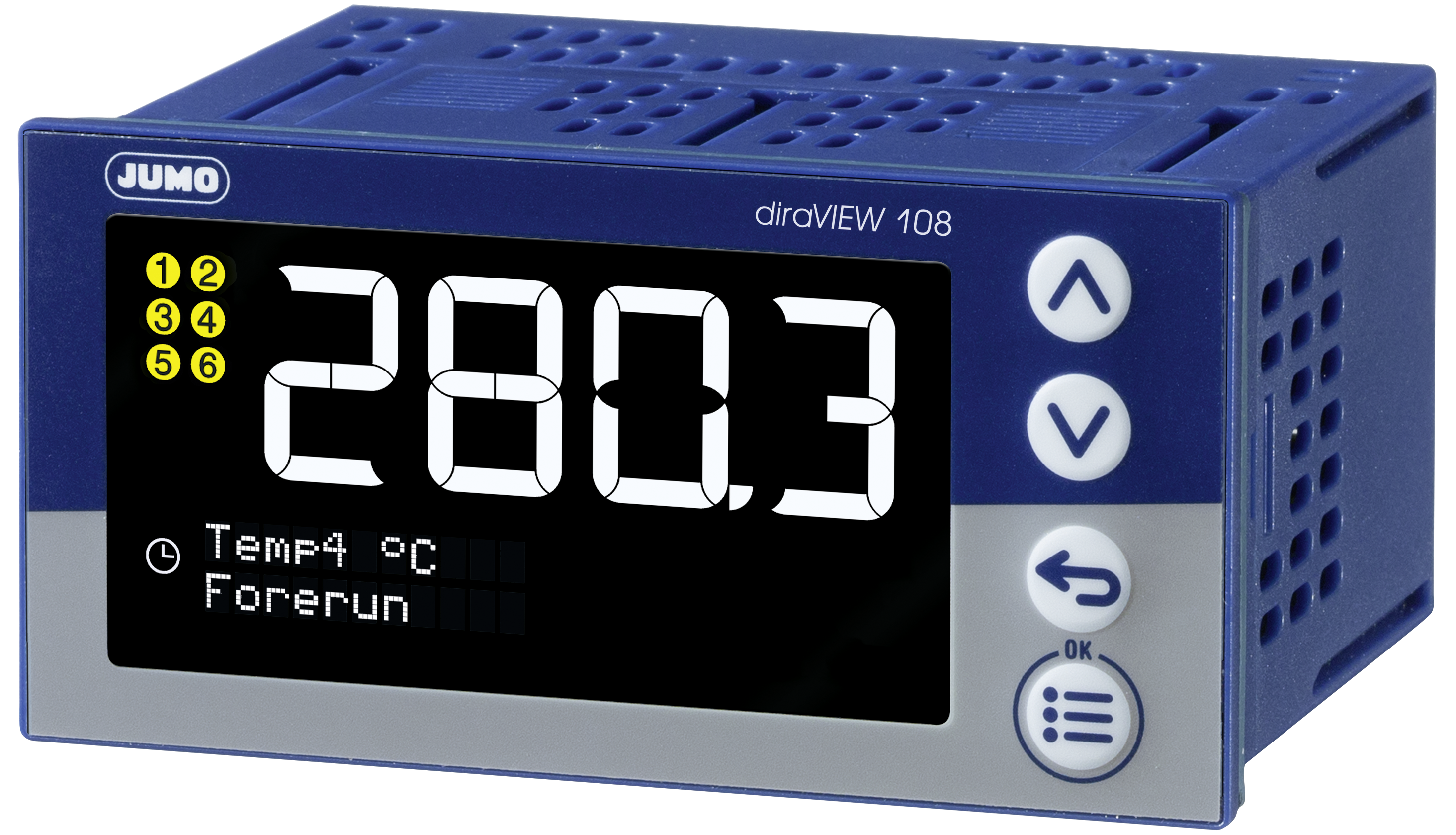

JUMO diraVIEW 108 – Digitalanzeiger Typ: 701514/8-0000-23/000 Ausführung: Standard mit werkseitigen Einstellungen Spannungsversorgung: AC 110-240 V +10/-15%, 48 bis 63 Hz Option 1-4: nicht belegt Typenzusatz: ohne 1 Analogeingang 2 Digitaleingänge (Digitaleingang 1 alternativ zu Logikausgang) 1 Relais (Schließer) 1 Logikausgang 0/14 V (alternativ zum Digitaleingang 1) Anzeige und Speichern von Min-/Max-Werten Tarierfunktion Hold-Funktion Tarierfunktion für Wiegeanwendungen Kundenspezifische Linearisierung mit der Möglichkeit, bis zu 40 Wertepaare oder ein Polynom zu definieren Timerfunktion Überwachung von 4 Grenzwerten Individuelle Anwenderebenen Optionale eigene Applikation mit Hilfe Strukturiertem Text (ST-Code) Optionale Mathematik- und Logikfunktion Einfache Installation durch Push-In-Technologie Optionaler Analogausgang Wahlweise RS485- oder Ethernet-Schnittstelle Zusätzliche analoge und digitale Eingänge über die Schnittstelle Dieser Digitalanzeiger besteht aus fünf beliebig konfigurierbaren und universell einsetzbaren Geräten in unterschiedlichen DIN-Formaten zur Anzeige von Temperatur, Druck und anderen Prozessgrößen. Die Darstellung der Prozessgrößen und Parameter erfolgt über zwei 18-Segment-LCD-Anzeigen. Die Typen 701512, 701513 und 701514 sind zusätzlich mit einer Pixelmatrix-LCD-Anzeige zur Darstellung von Texten ausgestattet. Zusätzlich verfügen alle Geräte über separate Anzeigeelemente für die Schaltstellungen der Ausgänge sowie den Timer. Die Bedienung erfolgt über eine Folientastatur mit vier Tasten und dank der hohen Schutzart IP65 für den Einsatz in widrigen Umgebungsbedingungen geeignet. Eingänge und Ausgänge Jeder Gerätetyp ist mit einem universellen Analogeingang ausgestattet, der für Widerstandsthermometer, Thermoelemente, Strom, Spannung, Widerstandsferngeber und Widerstand/Poti geeignet ist. Außerdem verfügt jedes Gerät über einen Digitaleingang, einen umschaltbaren Digitaleingang/-ausgang. Mit Ausnahme des Typs 701510, der standardmäßig einen Relaisausgang (Schließer) hat, verfügen alle anderen Typen über zwei Relaisausgänge (Schließer). Die Digitaleingänge sind für die Verbindung mit einem potentialfreien Kontakt ausgelegt. Der Digitalausgang liefert eine Logiksignal von 0 bis 14 V. Darüber hinaus stehen optional zusätzliche Relaisausgänge (Schließer) Logikausgänge (0 bis 14V) PhotoMOS®-Relaisausgänge Analogausgang (0 bis 10V / 0 bis 20 mA) zur Verfügung. Bestimmte Eingänge und Ausgänge können nicht gleichzeitig verwendet werden (siehe Hinweise im Anschlussplan) Signalzuordnung über Selektoren Die Eingangssignale sowie sämtliche internen Signale stehen in sogenannten Selektoren (Analogselektor, Digitalselektor) zur weiteren Verwendung im Gerät bereit. Die Ansteuersignale für die Ausgänge werden ebenfalls über Selektoren zugewiesen, was eine flexible Zuordnung von Signalen und Funktionen ermöglicht. Schnittstellen Das Gerät verfügt über eine USB-Device-Schnittstelle (Micro-B-Buchse auf der Rückseite), die speziell für die Verbindung mit einem PC zum Setup-Programm vorgesehen ist. Während der Konfiguration wird das Gerät über diese USB-Schnittstelle mit Strom versorgt, sodass keine Netzversorgung erforderlich ist. Optional steht eine RS485-Schnittstelle zur Verfügung, die für die Kommunikation mit einem Modbus-Master (Modbus-RTU-Betriebsmodus) vorgesehen ist. Der Master kann bis zu zwei Analogwerte und zwei Binärwerte zum Gerät übertragen, die dort als externe Eingangssignale genutzt werden. Darüber hinaus sind zwei Analog-Merker und zwei Digital-Merker (binär) verfügbar. Als weitere Option ist eine Ethernet-Schnittstelle verfügbar, die die Betriebsmodi Modbus-TCP und Modbus-RTU/ASCII über TCP unterstützt. Über diese Schnittstelle können dieselben Parameter und Prozesswerte wie über die RS485-Schnittstelle übertragen werden. Spannungsversorgung Es stehen zwei Varianten der Spannungsversorgung zur Verfügung: AC110 bis 240 V AC/DC 20 bis 30 V jeweils 48 bis 63 Hz Elektrischer Anschluss Einfacher und zeitsparender Anschluss mit Hilfe von praktischen Federzugklemmen (Push-In-Technologie) Min-Max-Funktion Unter Verwendung der Min-Max-Funktion werden der niedrigste und der höchste Messwert gespeichert und fortlaufend aktualisiert. Es besteht die Möglichkeit, diese Werte separat oder abwechselnd mit dem aktuellen Messwert anzeigen zu lassen. Ein Binärsignal ermöglicht es, die gespeicherten Werte zurückzusetzen und auf den aktuellen Messwert zu bringen. Hold-Funktion Durch die Hold-Funktion wird der Wert des Anzeigers "eingefroren", was bedeutet, dass dieser Wert so lange angezeigt wird, wie das steuernde Binärsignal aktiv ist. Tarierfunktion Die Tarierfunktion ermöglicht es, den Wert des Anzeigers auf null zu setzen, gesteuert durch ein Binärsignal (bei Wiegeanwendungen). Dabei wird der aktuell angezeigte Wert jedes Mal zum Tarawert hinzuaddiert. Durch ein weiteres Binärsignal kann der Tarawert auf null zurückgesetzt werden, sodass wieder der aktuelle Wert in der Anzeige erscheint. Grenzwertüberwachungen Das Gerät verfügt über vier Grenzwertüberwachungen mit jeweils acht konfigurierbaren Alarmfunktionen. Zur Überwachung kann ein beliebiges Analogsignal aus einem Selektor ausgewählt werden. Die Grenzwerte können entweder absolute Werte sein oder von einem anderen Analogsignal abhängen. Es sind verschiedene spezielle Funktionen wie: Ein-/Ausschaltverzögerung Wischerfunktion Alarmunterdrückung während der Einschaltphase oder bei Parameteränderungen Alarmverriegelung Selbsthaltung mit Quittierung verfügbar.  Diese umfangreichen Funktionen ermöglichen eine flexible und präzise Realisierung von Alarm- und Grenzwertfunktionen. Digitale Steuersignale Diese Funktion ermöglicht die Konfiguration von bis zu 4 digitalen Steuersignalen. Dabei wird das Steuersignal entweder durch eine UND-/ODER/XOR-Verknüpfung von bis zu drei auswählbaren Binärsignalen gebildet oder ein einzelnes Binärsignal dient als Eingangssignal und kann als impulsförmiges Signal, verzögertes Signal, Wischersignal oder flanken getriggertes Signal ausgegeben werden. Bei letzterem wird die steigende oder fallende Flanke des Binärsignals ermittelt und das Ausgangssignal für die Dauer eines Abtastintervalls aktiviert. Das Ausgangssignal kann in allen genannten Fällen invertiert werden. Timer Nach Aktivierung des Timers wird ein invertierbares Signal für die festgelegte Timerlaufzeit erzeugt. Der Timer kann auch gestartet werden, nachdem eine Vorlaufzeit abgelaufen ist oder eine Toleranzgrenze erreicht wurde. Nach Ablauf des Timers kann ein Timer-Endesignal erzeugt werden, dass entweder zeitlich begrenzt ist oder eine Quittierung erfordert. Diese Funktionen des Timers ermöglichen eine breite Palette zeitabhängiger Abläufe. Servicezähler Der Servicezähler kann entweder die Anzahl der Schaltungen eines Binärsignals zählen oder dessen Einschaltdauer messen. Sobald der einstellbare Grenzwert erreicht ist, wird ein Binärsignal aktiviert, dass quittiert werden muss. Zusätzlich ist ein Betriebsstundenzähler verfügbar, der die Betriebszeit des Geräts erfasst. Mathematik- und Logikfunktion Durch die optionale Mathematik- und Logikfunktion (Typenzusatz) können analoge oder binäre Werte miteinander verknüpft werden. Mithilfe des Setup-Programms können bis zu vier frei konfigurierbare Mathematik- oder Logikformeln erstellt werden. Die Ergebnisse stehen anschließend im Analog- bzw. im Digitalselektor für die weitere Verwendung zur Verfügung. Individuelle Anwenderebene Die individuelle Anwenderebene bietet Platz für bis zu 16 editierbaren Konfigurationsparametern. Diese Parameter können im Setup-Programm individuell ausgewählt werden. Setup-Programm Mit dem Setup-Programm können Datensätze erstellt, bearbeitet, auf das Gerät übertragen und von dort ausgelesen werden. Die Daten können gesichert und ausgedruckt werden. Außerdem ermöglicht das Programm dem Anwender auf einfach Weise die Erstellung und den Ausdruck eines Anschlussplans, der die aktuelle Klemmenbelegung des Geräts darstellt. Startup: Die Startup-Funktion ermöglicht die Aufzeichnung von Prozessgrößen während der Inbetriebnahme für maximal 24 Stunden. Die aufgezeichneten Diagramme stehen auf dem PC zur Verfügung und können beispielsweise zur Anlagendokumentation verwendet werden. Onlinedaten: In einem separaten Fenster werden die aktuellen Prozessgrößen des Geräts angezeigt. Kundenspezifische Linearisierung Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden. Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung). Das Gerät unterstützt 2 kundenspezifische Linearisierungen. Strukturierter Text Durch die Option "Strukturierter Text" (Typenzusatz) erhält der Anwender die Möglichkeit, eine individuelle Applikation zu entwickeln. Diese Applikation wird mithilfe des ST-Editors erstellt, der Teil des Setup-Programms ist, und nutzt die SPS-Programmiersprache "Strukturierter Text". Nach Fertigstellung wird die Applikation auf das Gerät übertragen und dort kontinuierlich ausgeführt. Zur Fehlerbehebung und zum Testen stehen Online-Debugger-Funktionen im ST-Editor zur Verfügung. Mithilfe des ST-Code ist es möglich bis zu 10 hinterlegte Textmeldungen applikationsabhängig anzuzeigen.

JUMO diraVIEW 108 – Digitalanzeiger Typ: 701513/8-0000-23/000 Ausführung: Standard mit werkseitigen Einstellungen Spannungsversorgung: AC 110-240 V +10/-15%, 48 bis 63 Hz Option 1-4: nicht belegt Typenzusatz: ohne 1 Analogeingang 2 Digitaleingänge (Digitaleingang 1 alternativ zu Logikausgang) 2 Relais (Schließer) 1 Logikausgang 0/14 V (alternativ zum Digitaleingang 1) Anzeige und Speichern von Min-/Max-Werten Tarierfunktion Hold-Funktion Tarierfunktion für Wiegeanwendungen Kundenspezifische Linearisierung mit der Möglichkeit, bis zu 40 Wertepaare oder ein Polynom zu definieren Timerfunktion Überwachung von 4 Grenzwerten Individuelle Anwenderebenen Optionale eigene Applikation mit Hilfe Strukturiertem Text (ST-Code) Optionale Mathematik- und Logikfunktion Einfache Installation durch Push-In-Technologie Optionaler Analogausgang Wahlweise RS485- oder Ethernet-Schnittstelle Zusätzliche analoge und digitale Eingänge über die Schnittstelle Dieser Digitalanzeiger besteht aus fünf beliebig konfigurierbaren und universell einsetzbaren Geräten in unterschiedlichen DIN-Formaten zur Anzeige von Temperatur, Druck und anderen Prozessgrößen. Die Darstellung der Prozessgrößen und Parameter erfolgt über zwei 18-Segment-LCD-Anzeigen. Die Typen 701512, 701513 und 701514 sind zusätzlich mit einer Pixelmatrix-LCD-Anzeige zur Darstellung von Texten ausgestattet. Zusätzlich verfügen alle Geräte über separate Anzeigeelemente für die Schaltstellungen der Ausgänge sowie den Timer. Die Bedienung erfolgt über eine Folientastatur mit vier Tasten und dank der hohen Schutzart IP65 für den Einsatz in widrigen Umgebungsbedingungen geeignet. Eingänge und Ausgänge Jeder Gerätetyp ist mit einem universellen Analogeingang ausgestattet, der für Widerstandsthermometer, Thermoelemente, Strom, Spannung, Widerstandsferngeber und Widerstand/Poti geeignet ist. Außerdem verfügt jedes Gerät über einen Digitaleingang, einen umschaltbaren Digitaleingang/-ausgang. Mit Ausnahme des Typs 701510, der standardmäßig einen Relaisausgang (Schließer) hat, verfügen alle anderen Typen über zwei Relaisausgänge (Schließer). Die Digitaleingänge sind für die Verbindung mit einem potentialfreien Kontakt ausgelegt. Der Digitalausgang liefert eine Logiksignal von 0 bis 14 V. Darüber hinaus stehen optional zusätzliche Relaisausgänge (Schließer) Logikausgänge (0 bis 14V) PhotoMOS®-Relaisausgänge Analogausgang (0 bis 10V / 0 bis 20 mA) zur Verfügung. Bestimmte Eingänge und Ausgänge können nicht gleichzeitig verwendet werden (siehe Hinweise im Anschlussplan) Signalzuordnung über Selektoren Die Eingangssignale sowie sämtliche internen Signale stehen in sogenannten Selektoren (Analogselektor, Digitalselektor) zur weiteren Verwendung im Gerät bereit. Die Ansteuersignale für die Ausgänge werden ebenfalls über Selektoren zugewiesen, was eine flexible Zuordnung von Signalen und Funktionen ermöglicht. Schnittstellen Das Gerät verfügt über eine USB-Device-Schnittstelle (Micro-B-Buchse auf der Rückseite), die speziell für die Verbindung mit einem PC zum Setup-Programm vorgesehen ist. Während der Konfiguration wird das Gerät über diese USB-Schnittstelle mit Strom versorgt, sodass keine Netzversorgung erforderlich ist. Optional steht eine RS485-Schnittstelle zur Verfügung, die für die Kommunikation mit einem Modbus-Master (Modbus-RTU-Betriebsmodus) vorgesehen ist. Der Master kann bis zu zwei Analogwerte und zwei Binärwerte zum Gerät übertragen, die dort als externe Eingangssignale genutzt werden. Darüber hinaus sind zwei Analog-Merker und zwei Digital-Merker (binär) verfügbar. Als weitere Option ist eine Ethernet-Schnittstelle verfügbar, die die Betriebsmodi Modbus-TCP und Modbus-RTU/ASCII über TCP unterstützt. Über diese Schnittstelle können dieselben Parameter und Prozesswerte wie über die RS485-Schnittstelle übertragen werden. Spannungsversorgung Es stehen zwei Varianten der Spannungsversorgung zur Verfügung: AC110 bis 240 V AC/DC 20 bis 30 V jeweils 48 bis 63 Hz Elektrischer Anschluss Einfacher und zeitsparender Anschluss mit Hilfe von praktischen Federzugklemmen (Push-In-Technologie) Min-Max-Funktion Unter Verwendung der Min-Max-Funktion werden der niedrigste und der höchste Messwert gespeichert und fortlaufend aktualisiert. Es besteht die Möglichkeit, diese Werte separat oder abwechselnd mit dem aktuellen Messwert anzeigen zu lassen. Ein Binärsignal ermöglicht es, die gespeicherten Werte zurückzusetzen und auf den aktuellen Messwert zu bringen. Hold-Funktion Durch die Hold-Funktion wird der Wert des Anzeigers "eingefroren", was bedeutet, dass dieser Wert so lange angezeigt wird, wie das steuernde Binärsignal aktiv ist. Tarierfunktion Die Tarierfunktion ermöglicht es, den Wert des Anzeigers auf null zu setzen, gesteuert durch ein Binärsignal (bei Wiegeanwendungen). Dabei wird der aktuell angezeigte Wert jedes Mal zum Tarawert hinzuaddiert. Durch ein weiteres Binärsignal kann der Tarawert auf null zurückgesetzt werden, sodass wieder der aktuelle Wert in der Anzeige erscheint. Grenzwertüberwachungen Das Gerät verfügt über vier Grenzwertüberwachungen mit jeweils acht konfigurierbaren Alarmfunktionen. Zur Überwachung kann ein beliebiges Analogsignal aus einem Selektor ausgewählt werden. Die Grenzwerte können entweder absolute Werte sein oder von einem anderen Analogsignal abhängen. Es sind verschiedene spezielle Funktionen wie: Ein-/Ausschaltverzögerung Wischerfunktion Alarmunterdrückung während der Einschaltphase oder bei Parameteränderungen Alarmverriegelung Selbsthaltung mit Quittierung verfügbar.  Diese umfangreichen Funktionen ermöglichen eine flexible und präzise Realisierung von Alarm- und Grenzwertfunktionen. Digitale Steuersignale Diese Funktion ermöglicht die Konfiguration von bis zu 4 digitalen Steuersignalen. Dabei wird das Steuersignal entweder durch eine UND-/ODER/XOR-Verknüpfung von bis zu drei auswählbaren Binärsignalen gebildet oder ein einzelnes Binärsignal dient als Eingangssignal und kann als impulsförmiges Signal, verzögertes Signal, Wischersignal oder flanken getriggertes Signal ausgegeben werden. Bei letzterem wird die steigende oder fallende Flanke des Binärsignals ermittelt und das Ausgangssignal für die Dauer eines Abtastintervalls aktiviert. Das Ausgangssignal kann in allen genannten Fällen invertiert werden. Timer Nach Aktivierung des Timers wird ein invertierbares Signal für die festgelegte Timerlaufzeit erzeugt. Der Timer kann auch gestartet werden, nachdem eine Vorlaufzeit abgelaufen ist oder eine Toleranzgrenze erreicht wurde. Nach Ablauf des Timers kann ein Timer-Endesignal erzeugt werden, dass entweder zeitlich begrenzt ist oder eine Quittierung erfordert. Diese Funktionen des Timers ermöglichen eine breite Palette zeitabhängiger Abläufe. Servicezähler Der Servicezähler kann entweder die Anzahl der Schaltungen eines Binärsignals zählen oder dessen Einschaltdauer messen. Sobald der einstellbare Grenzwert erreicht ist, wird ein Binärsignal aktiviert, dass quittiert werden muss. Zusätzlich ist ein Betriebsstundenzähler verfügbar, der die Betriebszeit des Geräts erfasst. Mathematik- und Logikfunktion Durch die optionale Mathematik- und Logikfunktion (Typenzusatz) können analoge oder binäre Werte miteinander verknüpft werden. Mithilfe des Setup-Programms können bis zu vier frei konfigurierbare Mathematik- oder Logikformeln erstellt werden. Die Ergebnisse stehen anschließend im Analog- bzw. im Digitalselektor für die weitere Verwendung zur Verfügung. Individuelle Anwenderebene Die individuelle Anwenderebene bietet Platz für bis zu 16 editierbaren Konfigurationsparametern. Diese Parameter können im Setup-Programm individuell ausgewählt werden. Setup-Programm Mit dem Setup-Programm können Datensätze erstellt, bearbeitet, auf das Gerät übertragen und von dort ausgelesen werden. Die Daten können gesichert und ausgedruckt werden. Außerdem ermöglicht das Programm dem Anwender auf einfach Weise die Erstellung und den Ausdruck eines Anschlussplans, der die aktuelle Klemmenbelegung des Geräts darstellt. Startup: Die Startup-Funktion ermöglicht die Aufzeichnung von Prozessgrößen während der Inbetriebnahme für maximal 24 Stunden. Die aufgezeichneten Diagramme stehen auf dem PC zur Verfügung und können beispielsweise zur Anlagendokumentation verwendet werden. Onlinedaten: In einem separaten Fenster werden die aktuellen Prozessgrößen des Geräts angezeigt. Kundenspezifische Linearisierung Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden. Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung). Das Gerät unterstützt 2 kundenspezifische Linearisierungen. Strukturierter Text Durch die Option "Strukturierter Text" (Typenzusatz) erhält der Anwender die Möglichkeit, eine individuelle Applikation zu entwickeln. Diese Applikation wird mithilfe des ST-Editors erstellt, der Teil des Setup-Programms ist, und nutzt die SPS-Programmiersprache "Strukturierter Text". Nach Fertigstellung wird die Applikation auf das Gerät übertragen und dort kontinuierlich ausgeführt. Zur Fehlerbehebung und zum Testen stehen Online-Debugger-Funktionen im ST-Editor zur Verfügung. Mithilfe des ST-Code ist es möglich bis zu 10 hinterlegte Textmeldungen applikationsabhängig anzuzeigen.

JUMO diraVIEW 108 – Digitalanzeiger Typ: 701513/8-0300-23/000 Ausführung: Standard mit werkseitigen Einstellungen Spannungsversorgung: AC 110-240 V +10/-15%, 48 bis 63 Hz Option 2: 1 Analogausgang (konfigurierbar) Option 1,3 und 4: nicht belegt Typenzusatz: ohne 1 Analogeingang 2 Digitaleingänge (Digitaleingang 1 alternativ zu Logikausgang) 2 Relais (Schließer) 1 Logikausgang 0/14 V (alternativ zum Digitaleingang 1) Anzeige und Speichern von Min-/Max-Werten Tarierfunktion Hold-Funktion Tarierfunktion für Wiegeanwendungen Kundenspezifische Linearisierung mit der Möglichkeit, bis zu 40 Wertepaare oder ein Polynom zu definieren Timerfunktion Überwachung von 4 Grenzwerten Individuelle Anwenderebenen Optionale eigene Applikation mit Hilfe Strukturiertem Text (ST-Code) Optionale Mathematik- und Logikfunktion Einfache Installation durch Push-In-Technologie Optionaler Analogausgang Wahlweise RS485- oder Ethernet-Schnittstelle Zusätzliche analoge und digitale Eingänge über die Schnittstelle Dieser Digitalanzeiger besteht aus fünf beliebig konfigurierbaren und universell einsetzbaren Geräten in unterschiedlichen DIN-Formaten zur Anzeige von Temperatur, Druck und anderen Prozessgrößen. Die Darstellung der Prozessgrößen und Parameter erfolgt über zwei 18-Segment-LCD-Anzeigen. Die Typen 701512, 701513 und 701514 sind zusätzlich mit einer Pixelmatrix-LCD-Anzeige zur Darstellung von Texten ausgestattet. Zusätzlich verfügen alle Geräte über separate Anzeigeelemente für die Schaltstellungen der Ausgänge sowie den Timer. Die Bedienung erfolgt über eine Folientastatur mit vier Tasten und dank der hohen Schutzart IP65 für den Einsatz in widrigen Umgebungsbedingungen geeignet. Eingänge und Ausgänge Jeder Gerätetyp ist mit einem universellen Analogeingang ausgestattet, der für Widerstandsthermometer, Thermoelemente, Strom, Spannung, Widerstandsferngeber und Widerstand/Poti geeignet ist. Außerdem verfügt jedes Gerät über einen Digitaleingang, einen umschaltbaren Digitaleingang/-ausgang. Mit Ausnahme des Typs 701510, der standardmäßig einen Relaisausgang (Schließer) hat, verfügen alle anderen Typen über zwei Relaisausgänge (Schließer). Die Digitaleingänge sind für die Verbindung mit einem potentialfreien Kontakt ausgelegt. Der Digitalausgang liefert eine Logiksignal von 0 bis 14 V. Darüber hinaus stehen optional zusätzliche Relaisausgänge (Schließer) Logikausgänge (0 bis 14V) PhotoMOS®-Relaisausgänge Analogausgang (0 bis 10V / 0 bis 20 mA) zur Verfügung. Bestimmte Eingänge und Ausgänge können nicht gleichzeitig verwendet werden (siehe Hinweise im Anschlussplan) Signalzuordnung über Selektoren Die Eingangssignale sowie sämtliche internen Signale stehen in sogenannten Selektoren (Analogselektor, Digitalselektor) zur weiteren Verwendung im Gerät bereit. Die Ansteuersignale für die Ausgänge werden ebenfalls über Selektoren zugewiesen, was eine flexible Zuordnung von Signalen und Funktionen ermöglicht. Schnittstellen Das Gerät verfügt über eine USB-Device-Schnittstelle (Micro-B-Buchse auf der Rückseite), die speziell für die Verbindung mit einem PC zum Setup-Programm vorgesehen ist. Während der Konfiguration wird das Gerät über diese USB-Schnittstelle mit Strom versorgt, sodass keine Netzversorgung erforderlich ist. Optional steht eine RS485-Schnittstelle zur Verfügung, die für die Kommunikation mit einem Modbus-Master (Modbus-RTU-Betriebsmodus) vorgesehen ist. Der Master kann bis zu zwei Analogwerte und zwei Binärwerte zum Gerät übertragen, die dort als externe Eingangssignale genutzt werden. Darüber hinaus sind zwei Analog-Merker und zwei Digital-Merker (binär) verfügbar. Als weitere Option ist eine Ethernet-Schnittstelle verfügbar, die die Betriebsmodi Modbus-TCP und Modbus-RTU/ASCII über TCP unterstützt. Über diese Schnittstelle können dieselben Parameter und Prozesswerte wie über die RS485-Schnittstelle übertragen werden. Spannungsversorgung Es stehen zwei Varianten der Spannungsversorgung zur Verfügung: AC110 bis 240 V AC/DC 20 bis 30 V jeweils 48 bis 63 Hz Elektrischer Anschluss Einfacher und zeitsparender Anschluss mit Hilfe von praktischen Federzugklemmen (Push-In-Technologie) Min-Max-Funktion Unter Verwendung der Min-Max-Funktion werden der niedrigste und der höchste Messwert gespeichert und fortlaufend aktualisiert. Es besteht die Möglichkeit, diese Werte separat oder abwechselnd mit dem aktuellen Messwert anzeigen zu lassen. Ein Binärsignal ermöglicht es, die gespeicherten Werte zurückzusetzen und auf den aktuellen Messwert zu bringen. Hold-Funktion Durch die Hold-Funktion wird der Wert des Anzeigers "eingefroren", was bedeutet, dass dieser Wert so lange angezeigt wird, wie das steuernde Binärsignal aktiv ist. Tarierfunktion Die Tarierfunktion ermöglicht es, den Wert des Anzeigers auf null zu setzen, gesteuert durch ein Binärsignal (bei Wiegeanwendungen). Dabei wird der aktuell angezeigte Wert jedes Mal zum Tarawert hinzuaddiert. Durch ein weiteres Binärsignal kann der Tarawert auf null zurückgesetzt werden, sodass wieder der aktuelle Wert in der Anzeige erscheint. Grenzwertüberwachungen Das Gerät verfügt über vier Grenzwertüberwachungen mit jeweils acht konfigurierbaren Alarmfunktionen. Zur Überwachung kann ein beliebiges Analogsignal aus einem Selektor ausgewählt werden. Die Grenzwerte können entweder absolute Werte sein oder von einem anderen Analogsignal abhängen. Es sind verschiedene spezielle Funktionen wie: Ein-/Ausschaltverzögerung Wischerfunktion Alarmunterdrückung während der Einschaltphase oder bei Parameteränderungen Alarmverriegelung Selbsthaltung mit Quittierung verfügbar.  Diese umfangreichen Funktionen ermöglichen eine flexible und präzise Realisierung von Alarm- und Grenzwertfunktionen. Digitale Steuersignale Diese Funktion ermöglicht die Konfiguration von bis zu 4 digitalen Steuersignalen. Dabei wird das Steuersignal entweder durch eine UND-/ODER/XOR-Verknüpfung von bis zu drei auswählbaren Binärsignalen gebildet oder ein einzelnes Binärsignal dient als Eingangssignal und kann als impulsförmiges Signal, verzögertes Signal, Wischersignal oder flanken getriggertes Signal ausgegeben werden. Bei letzterem wird die steigende oder fallende Flanke des Binärsignals ermittelt und das Ausgangssignal für die Dauer eines Abtastintervalls aktiviert. Das Ausgangssignal kann in allen genannten Fällen invertiert werden. Timer Nach Aktivierung des Timers wird ein invertierbares Signal für die festgelegte Timerlaufzeit erzeugt. Der Timer kann auch gestartet werden, nachdem eine Vorlaufzeit abgelaufen ist oder eine Toleranzgrenze erreicht wurde. Nach Ablauf des Timers kann ein Timer-Endesignal erzeugt werden, dass entweder zeitlich begrenzt ist oder eine Quittierung erfordert. Diese Funktionen des Timers ermöglichen eine breite Palette zeitabhängiger Abläufe. Servicezähler Der Servicezähler kann entweder die Anzahl der Schaltungen eines Binärsignals zählen oder dessen Einschaltdauer messen. Sobald der einstellbare Grenzwert erreicht ist, wird ein Binärsignal aktiviert, dass quittiert werden muss. Zusätzlich ist ein Betriebsstundenzähler verfügbar, der die Betriebszeit des Geräts erfasst. Mathematik- und Logikfunktion Durch die optionale Mathematik- und Logikfunktion (Typenzusatz) können analoge oder binäre Werte miteinander verknüpft werden. Mithilfe des Setup-Programms können bis zu vier frei konfigurierbare Mathematik- oder Logikformeln erstellt werden. Die Ergebnisse stehen anschließend im Analog- bzw. im Digitalselektor für die weitere Verwendung zur Verfügung. Individuelle Anwenderebene Die individuelle Anwenderebene bietet Platz für bis zu 16 editierbaren Konfigurationsparametern. Diese Parameter können im Setup-Programm individuell ausgewählt werden. Setup-Programm Mit dem Setup-Programm können Datensätze erstellt, bearbeitet, auf das Gerät übertragen und von dort ausgelesen werden. Die Daten können gesichert und ausgedruckt werden. Außerdem ermöglicht das Programm dem Anwender auf einfach Weise die Erstellung und den Ausdruck eines Anschlussplans, der die aktuelle Klemmenbelegung des Geräts darstellt. Startup: Die Startup-Funktion ermöglicht die Aufzeichnung von Prozessgrößen während der Inbetriebnahme für maximal 24 Stunden. Die aufgezeichneten Diagramme stehen auf dem PC zur Verfügung und können beispielsweise zur Anlagendokumentation verwendet werden. Onlinedaten: In einem separaten Fenster werden die aktuellen Prozessgrößen des Geräts angezeigt. Kundenspezifische Linearisierung Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden. Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung). Das Gerät unterstützt 2 kundenspezifische Linearisierungen. Strukturierter Text Durch die Option "Strukturierter Text" (Typenzusatz) erhält der Anwender die Möglichkeit, eine individuelle Applikation zu entwickeln. Diese Applikation wird mithilfe des ST-Editors erstellt, der Teil des Setup-Programms ist, und nutzt die SPS-Programmiersprache "Strukturierter Text". Nach Fertigstellung wird die Applikation auf das Gerät übertragen und dort kontinuierlich ausgeführt. Zur Fehlerbehebung und zum Testen stehen Online-Debugger-Funktionen im ST-Editor zur Verfügung. Mithilfe des ST-Code ist es möglich bis zu 10 hinterlegte Textmeldungen applikationsabhängig anzuzeigen.

JUMO diraVIEW 108 – Digitalanzeiger Typ: 701513/8-0000-25/000 Ausführung: Standard mit werkseitigen Einstellungen Spannungsversorgung: AC/DC 20-30 V, 48 bis 63 Hz  Option 1-4: nicht belegt Typenzusatz: ohne 1 Analogeingang 2 Digitaleingänge (Digitaleingang 1 alternativ zu Logikausgang) 2 Relais (Schließer) 1 Logikausgang 0/14 V (alternativ zum Digitaleingang 1) Anzeige und Speichern von Min-/Max-Werten Tarierfunktion Hold-Funktion Tarierfunktion für Wiegeanwendungen Kundenspezifische Linearisierung mit der Möglichkeit, bis zu 40 Wertepaare oder ein Polynom zu definieren Timerfunktion Überwachung von 4 Grenzwerten Individuelle Anwenderebenen Optionale eigene Applikation mit Hilfe Strukturiertem Text (ST-Code) Optionale Mathematik- und Logikfunktion Einfache Installation durch Push-In-Technologie Optionaler Analogausgang Wahlweise RS485- oder Ethernet-Schnittstelle Zusätzliche analoge und digitale Eingänge über die Schnittstelle Dieser Digitalanzeiger besteht aus fünf beliebig konfigurierbaren und universell einsetzbaren Geräten in unterschiedlichen DIN-Formaten zur Anzeige von Temperatur, Druck und anderen Prozessgrößen. Die Darstellung der Prozessgrößen und Parameter erfolgt über zwei 18-Segment-LCD-Anzeigen. Die Typen 701512, 701513 und 701514 sind zusätzlich mit einer Pixelmatrix-LCD-Anzeige zur Darstellung von Texten ausgestattet. Zusätzlich verfügen alle Geräte über separate Anzeigeelemente für die Schaltstellungen der Ausgänge sowie den Timer. Die Bedienung erfolgt über eine Folientastatur mit vier Tasten und dank der hohen Schutzart IP65 für den Einsatz in widrigen Umgebungsbedingungen geeignet. Eingänge und Ausgänge Jeder Gerätetyp ist mit einem universellen Analogeingang ausgestattet, der für Widerstandsthermometer, Thermoelemente, Strom, Spannung, Widerstandsferngeber und Widerstand/Poti geeignet ist. Außerdem verfügt jedes Gerät über einen Digitaleingang, einen umschaltbaren Digitaleingang/-ausgang. Mit Ausnahme des Typs 701510, der standardmäßig einen Relaisausgang (Schließer) hat, verfügen alle anderen Typen über zwei Relaisausgänge (Schließer). Die Digitaleingänge sind für die Verbindung mit einem potentialfreien Kontakt ausgelegt. Der Digitalausgang liefert eine Logiksignal von 0 bis 14 V. Darüber hinaus stehen optional zusätzliche Relaisausgänge (Schließer) Logikausgänge (0 bis 14V) PhotoMOS®-Relaisausgänge Analogausgang (0 bis 10V / 0 bis 20 mA) zur Verfügung. Bestimmte Eingänge und Ausgänge können nicht gleichzeitig verwendet werden (siehe Hinweise im Anschlussplan) Signalzuordnung über Selektoren Die Eingangssignale sowie sämtliche internen Signale stehen in sogenannten Selektoren (Analogselektor, Digitalselektor) zur weiteren Verwendung im Gerät bereit. Die Ansteuersignale für die Ausgänge werden ebenfalls über Selektoren zugewiesen, was eine flexible Zuordnung von Signalen und Funktionen ermöglicht. Schnittstellen Das Gerät verfügt über eine USB-Device-Schnittstelle (Micro-B-Buchse auf der Rückseite), die speziell für die Verbindung mit einem PC zum Setup-Programm vorgesehen ist. Während der Konfiguration wird das Gerät über diese USB-Schnittstelle mit Strom versorgt, sodass keine Netzversorgung erforderlich ist. Optional steht eine RS485-Schnittstelle zur Verfügung, die für die Kommunikation mit einem Modbus-Master (Modbus-RTU-Betriebsmodus) vorgesehen ist. Der Master kann bis zu zwei Analogwerte und zwei Binärwerte zum Gerät übertragen, die dort als externe Eingangssignale genutzt werden. Darüber hinaus sind zwei Analog-Merker und zwei Digital-Merker (binär) verfügbar. Als weitere Option ist eine Ethernet-Schnittstelle verfügbar, die die Betriebsmodi Modbus-TCP und Modbus-RTU/ASCII über TCP unterstützt. Über diese Schnittstelle können dieselben Parameter und Prozesswerte wie über die RS485-Schnittstelle übertragen werden. Spannungsversorgung Es stehen zwei Varianten der Spannungsversorgung zur Verfügung: AC110 bis 240 V AC/DC 20 bis 30 V jeweils 48 bis 63 Hz Elektrischer Anschluss Einfacher und zeitsparender Anschluss mit Hilfe von praktischen Federzugklemmen (Push-In-Technologie) Min-Max-Funktion Unter Verwendung der Min-Max-Funktion werden der niedrigste und der höchste Messwert gespeichert und fortlaufend aktualisiert. Es besteht die Möglichkeit, diese Werte separat oder abwechselnd mit dem aktuellen Messwert anzeigen zu lassen. Ein Binärsignal ermöglicht es, die gespeicherten Werte zurückzusetzen und auf den aktuellen Messwert zu bringen. Hold-Funktion Durch die Hold-Funktion wird der Wert des Anzeigers "eingefroren", was bedeutet, dass dieser Wert so lange angezeigt wird, wie das steuernde Binärsignal aktiv ist. Tarierfunktion Die Tarierfunktion ermöglicht es, den Wert des Anzeigers auf null zu setzen, gesteuert durch ein Binärsignal (bei Wiegeanwendungen). Dabei wird der aktuell angezeigte Wert jedes Mal zum Tarawert hinzuaddiert. Durch ein weiteres Binärsignal kann der Tarawert auf null zurückgesetzt werden, sodass wieder der aktuelle Wert in der Anzeige erscheint. Grenzwertüberwachungen Das Gerät verfügt über vier Grenzwertüberwachungen mit jeweils acht konfigurierbaren Alarmfunktionen. Zur Überwachung kann ein beliebiges Analogsignal aus einem Selektor ausgewählt werden. Die Grenzwerte können entweder absolute Werte sein oder von einem anderen Analogsignal abhängen. Es sind verschiedene spezielle Funktionen wie: Ein-/Ausschaltverzögerung Wischerfunktion Alarmunterdrückung während der Einschaltphase oder bei Parameteränderungen Alarmverriegelung Selbsthaltung mit Quittierung verfügbar.  Diese umfangreichen Funktionen ermöglichen eine flexible und präzise Realisierung von Alarm- und Grenzwertfunktionen. Digitale Steuersignale Diese Funktion ermöglicht die Konfiguration von bis zu 4 digitalen Steuersignalen. Dabei wird das Steuersignal entweder durch eine UND-/ODER/XOR-Verknüpfung von bis zu drei auswählbaren Binärsignalen gebildet oder ein einzelnes Binärsignal dient als Eingangssignal und kann als impulsförmiges Signal, verzögertes Signal, Wischersignal oder flanken getriggertes Signal ausgegeben werden. Bei letzterem wird die steigende oder fallende Flanke des Binärsignals ermittelt und das Ausgangssignal für die Dauer eines Abtastintervalls aktiviert. Das Ausgangssignal kann in allen genannten Fällen invertiert werden. Timer Nach Aktivierung des Timers wird ein invertierbares Signal für die festgelegte Timerlaufzeit erzeugt. Der Timer kann auch gestartet werden, nachdem eine Vorlaufzeit abgelaufen ist oder eine Toleranzgrenze erreicht wurde. Nach Ablauf des Timers kann ein Timer-Endesignal erzeugt werden, dass entweder zeitlich begrenzt ist oder eine Quittierung erfordert. Diese Funktionen des Timers ermöglichen eine breite Palette zeitabhängiger Abläufe. Servicezähler Der Servicezähler kann entweder die Anzahl der Schaltungen eines Binärsignals zählen oder dessen Einschaltdauer messen. Sobald der einstellbare Grenzwert erreicht ist, wird ein Binärsignal aktiviert, dass quittiert werden muss. Zusätzlich ist ein Betriebsstundenzähler verfügbar, der die Betriebszeit des Geräts erfasst. Mathematik- und Logikfunktion Durch die optionale Mathematik- und Logikfunktion (Typenzusatz) können analoge oder binäre Werte miteinander verknüpft werden. Mithilfe des Setup-Programms können bis zu vier frei konfigurierbare Mathematik- oder Logikformeln erstellt werden. Die Ergebnisse stehen anschließend im Analog- bzw. im Digitalselektor für die weitere Verwendung zur Verfügung. Individuelle Anwenderebene Die individuelle Anwenderebene bietet Platz für bis zu 16 editierbaren Konfigurationsparametern. Diese Parameter können im Setup-Programm individuell ausgewählt werden. Setup-Programm Mit dem Setup-Programm können Datensätze erstellt, bearbeitet, auf das Gerät übertragen und von dort ausgelesen werden. Die Daten können gesichert und ausgedruckt werden. Außerdem ermöglicht das Programm dem Anwender auf einfach Weise die Erstellung und den Ausdruck eines Anschlussplans, der die aktuelle Klemmenbelegung des Geräts darstellt. Startup: Die Startup-Funktion ermöglicht die Aufzeichnung von Prozessgrößen während der Inbetriebnahme für maximal 24 Stunden. Die aufgezeichneten Diagramme stehen auf dem PC zur Verfügung und können beispielsweise zur Anlagendokumentation verwendet werden. Onlinedaten: In einem separaten Fenster werden die aktuellen Prozessgrößen des Geräts angezeigt. Kundenspezifische Linearisierung Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden. Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung). Das Gerät unterstützt 2 kundenspezifische Linearisierungen. Strukturierter Text Durch die Option "Strukturierter Text" (Typenzusatz) erhält der Anwender die Möglichkeit, eine individuelle Applikation zu entwickeln. Diese Applikation wird mithilfe des ST-Editors erstellt, der Teil des Setup-Programms ist, und nutzt die SPS-Programmiersprache "Strukturierter Text". Nach Fertigstellung wird die Applikation auf das Gerät übertragen und dort kontinuierlich ausgeführt. Zur Fehlerbehebung und zum Testen stehen Online-Debugger-Funktionen im ST-Editor zur Verfügung. Mithilfe des ST-Code ist es möglich bis zu 10 hinterlegte Textmeldungen applikationsabhängig anzuzeigen.

JUMO diraVIEW 116 – Digitalanzeiger Typ: 701511/8-0000-23/000 Ausführung: Standard mit werkseitigen Einstellungen Spannungsversorgung: AC 110-240 V +10/-15%, 48 bis 63 Hz Option 1-4: nicht belegt Typenzusatz: ohne 1 Analogeingang 2 Digitaleingänge (Digitaleingang 1 alternativ zu Logikausgang) 2 Relais (Schließer) 1 Logikausgang 0/14 V (alternativ zum Digitaleingang 1) Anzeige und Speichern von Min-/Max-Werten Tarierfunktion Hold-Funktion Tarierfunktion für Wiegeanwendungen Kundenspezifische Linearisierung mit der Möglichkeit, bis zu 40 Wertepaare oder ein Polynom zu definieren Timerfunktion Überwachung von 4 Grenzwerten Individuelle Anwenderebenen Optionale eigene Applikation mit Hilfe Strukturiertem Text (ST-Code) Optionale Mathematik- und Logikfunktion Einfache Installation durch Push-In-Technologie Optionaler Analogausgang Wahlweise RS485- oder Ethernet-Schnittstelle Zusätzliche analoge und digitale Eingänge über die Schnittstelle Dieser Digitalanzeiger besteht aus fünf beliebig konfigurierbaren und universell einsetzbaren Geräten in unterschiedlichen DIN-Formaten zur Anzeige von Temperatur, Druck und anderen Prozessgrößen. Die Darstellung der Prozessgrößen und Parameter erfolgt über zwei 18-Segment-LCD-Anzeigen. Die Typen 701512, 701513 und 701514 sind zusätzlich mit einer Pixelmatrix-LCD-Anzeige zur Darstellung von Texten ausgestattet. Zusätzlich verfügen alle Geräte über separate Anzeigeelemente für die Schaltstellungen der Ausgänge sowie den Timer. Die Bedienung erfolgt über eine Folientastatur mit vier Tasten und dank der hohen Schutzart IP65 für den Einsatz in widrigen Umgebungsbedingungen geeignet. Eingänge und Ausgänge Jeder Gerätetyp ist mit einem universellen Analogeingang ausgestattet, der für Widerstandsthermometer, Thermoelemente, Strom, Spannung, Widerstandsferngeber und Widerstand/Poti geeignet ist. Außerdem verfügt jedes Gerät über einen Digitaleingang, einen umschaltbaren Digitaleingang/-ausgang. Mit Ausnahme des Typs 701510, der standardmäßig einen Relaisausgang (Schließer) hat, verfügen alle anderen Typen über zwei Relaisausgänge (Schließer). Die Digitaleingänge sind für die Verbindung mit einem potentialfreien Kontakt ausgelegt. Der Digitalausgang liefert eine Logiksignal von 0 bis 14 V. Darüber hinaus stehen optional zusätzliche Relaisausgänge (Schließer) Logikausgänge (0 bis 14V) PhotoMOS®-Relaisausgänge Analogausgang (0 bis 10V / 0 bis 20 mA) zur Verfügung. Bestimmte Eingänge und Ausgänge können nicht gleichzeitig verwendet werden (siehe Hinweise im Anschlussplan) Signalzuordnung über Selektoren Die Eingangssignale sowie sämtliche internen Signale stehen in sogenannten Selektoren (Analogselektor, Digitalselektor) zur weiteren Verwendung im Gerät bereit. Die Ansteuersignale für die Ausgänge werden ebenfalls über Selektoren zugewiesen, was eine flexible Zuordnung von Signalen und Funktionen ermöglicht. Schnittstellen Das Gerät verfügt über eine USB-Device-Schnittstelle (Micro-B-Buchse auf der Rückseite), die speziell für die Verbindung mit einem PC zum Setup-Programm vorgesehen ist. Während der Konfiguration wird das Gerät über diese USB-Schnittstelle mit Strom versorgt, sodass keine Netzversorgung erforderlich ist. Optional steht eine RS485-Schnittstelle zur Verfügung, die für die Kommunikation mit einem Modbus-Master (Modbus-RTU-Betriebsmodus) vorgesehen ist. Der Master kann bis zu zwei Analogwerte und zwei Binärwerte zum Gerät übertragen, die dort als externe Eingangssignale genutzt werden. Darüber hinaus sind zwei Analog-Merker und zwei Digital-Merker (binär) verfügbar. Als weitere Option ist eine Ethernet-Schnittstelle verfügbar, die die Betriebsmodi Modbus-TCP und Modbus-RTU/ASCII über TCP unterstützt. Über diese Schnittstelle können dieselben Parameter und Prozesswerte wie über die RS485-Schnittstelle übertragen werden. Spannungsversorgung Es stehen zwei Varianten der Spannungsversorgung zur Verfügung: AC110 bis 240 V AC/DC 20 bis 30 V jeweils 48 bis 63 Hz Elektrischer Anschluss Einfacher und zeitsparender Anschluss mit Hilfe von praktischen Federzugklemmen (Push-In-Technologie) Min-Max-Funktion Unter Verwendung der Min-Max-Funktion werden der niedrigste und der höchste Messwert gespeichert und fortlaufend aktualisiert. Es besteht die Möglichkeit, diese Werte separat oder abwechselnd mit dem aktuellen Messwert anzeigen zu lassen. Ein Binärsignal ermöglicht es, die gespeicherten Werte zurückzusetzen und auf den aktuellen Messwert zu bringen. Hold-Funktion Durch die Hold-Funktion wird der Wert des Anzeigers "eingefroren", was bedeutet, dass dieser Wert so lange angezeigt wird, wie das steuernde Binärsignal aktiv ist. Tarierfunktion Die Tarierfunktion ermöglicht es, den Wert des Anzeigers auf null zu setzen, gesteuert durch ein Binärsignal (bei Wiegeanwendungen). Dabei wird der aktuell angezeigte Wert jedes Mal zum Tarawert hinzuaddiert. Durch ein weiteres Binärsignal kann der Tarawert auf null zurückgesetzt werden, sodass wieder der aktuelle Wert in der Anzeige erscheint. Grenzwertüberwachungen Das Gerät verfügt über vier Grenzwertüberwachungen mit jeweils acht konfigurierbaren Alarmfunktionen. Zur Überwachung kann ein beliebiges Analogsignal aus einem Selektor ausgewählt werden. Die Grenzwerte können entweder absolute Werte sein oder von einem anderen Analogsignal abhängen. Es sind verschiedene spezielle Funktionen wie: Ein-/Ausschaltverzögerung Wischerfunktion Alarmunterdrückung während der Einschaltphase oder bei Parameteränderungen Alarmverriegelung Selbsthaltung mit Quittierung verfügbar.  Diese umfangreichen Funktionen ermöglichen eine flexible und präzise Realisierung von Alarm- und Grenzwertfunktionen. Digitale Steuersignale Diese Funktion ermöglicht die Konfiguration von bis zu 4 digitalen Steuersignalen. Dabei wird das Steuersignal entweder durch eine UND-/ODER/XOR-Verknüpfung von bis zu drei auswählbaren Binärsignalen gebildet oder ein einzelnes Binärsignal dient als Eingangssignal und kann als impulsförmiges Signal, verzögertes Signal, Wischersignal oder flanken getriggertes Signal ausgegeben werden. Bei letzterem wird die steigende oder fallende Flanke des Binärsignals ermittelt und das Ausgangssignal für die Dauer eines Abtastintervalls aktiviert. Das Ausgangssignal kann in allen genannten Fällen invertiert werden. Timer Nach Aktivierung des Timers wird ein invertierbares Signal für die festgelegte Timerlaufzeit erzeugt. Der Timer kann auch gestartet werden, nachdem eine Vorlaufzeit abgelaufen ist oder eine Toleranzgrenze erreicht wurde. Nach Ablauf des Timers kann ein Timer-Endesignal erzeugt werden, dass entweder zeitlich begrenzt ist oder eine Quittierung erfordert. Diese Funktionen des Timers ermöglichen eine breite Palette zeitabhängiger Abläufe. Servicezähler Der Servicezähler kann entweder die Anzahl der Schaltungen eines Binärsignals zählen oder dessen Einschaltdauer messen. Sobald der einstellbare Grenzwert erreicht ist, wird ein Binärsignal aktiviert, dass quittiert werden muss. Zusätzlich ist ein Betriebsstundenzähler verfügbar, der die Betriebszeit des Geräts erfasst. Mathematik- und Logikfunktion Durch die optionale Mathematik- und Logikfunktion (Typenzusatz) können analoge oder binäre Werte miteinander verknüpft werden. Mithilfe des Setup-Programms können bis zu vier frei konfigurierbare Mathematik- oder Logikformeln erstellt werden. Die Ergebnisse stehen anschließend im Analog- bzw. im Digitalselektor für die weitere Verwendung zur Verfügung. Individuelle Anwenderebene Die individuelle Anwenderebene bietet Platz für bis zu 16 editierbaren Konfigurationsparametern. Diese Parameter können im Setup-Programm individuell ausgewählt werden. Setup-Programm Mit dem Setup-Programm können Datensätze erstellt, bearbeitet, auf das Gerät übertragen und von dort ausgelesen werden. Die Daten können gesichert und ausgedruckt werden. Außerdem ermöglicht das Programm dem Anwender auf einfach Weise die Erstellung und den Ausdruck eines Anschlussplans, der die aktuelle Klemmenbelegung des Geräts darstellt. Startup: Die Startup-Funktion ermöglicht die Aufzeichnung von Prozessgrößen während der Inbetriebnahme für maximal 24 Stunden. Die aufgezeichneten Diagramme stehen auf dem PC zur Verfügung und können beispielsweise zur Anlagendokumentation verwendet werden. Onlinedaten: In einem separaten Fenster werden die aktuellen Prozessgrößen des Geräts angezeigt. Kundenspezifische Linearisierung Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden. Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung). Das Gerät unterstützt 2 kundenspezifische Linearisierungen. Strukturierter Text Durch die Option "Strukturierter Text" (Typenzusatz) erhält der Anwender die Möglichkeit, eine individuelle Applikation zu entwickeln. Diese Applikation wird mithilfe des ST-Editors erstellt, der Teil des Setup-Programms ist, und nutzt die SPS-Programmiersprache "Strukturierter Text". Nach Fertigstellung wird die Applikation auf das Gerät übertragen und dort kontinuierlich ausgeführt. Zur Fehlerbehebung und zum Testen stehen Online-Debugger-Funktionen im ST-Editor zur Verfügung. Mithilfe des ST-Code ist es möglich bis zu 10 hinterlegte Textmeldungen applikationsabhängig anzuzeigen.

JUMO diraVIEW 132 – Digitalanzeiger Typ: 701510/8-0000-23/000 Ausführung: Standard mit werkseitigen Einstellungen Spannungsversorgung: AC 110-240 V +10/-15%, 48 bis 63 Hz Option 1-4: nicht belegt Typenzusatz: ohne 1 Analogeingang 2 Digitaleingänge (Digitaleingang 1 alternativ zu Logikausgang) 1 Relais (Schließer) 1 Logikausgang 0/14 V (alternativ zum Digitaleingang 1) Anzeige und Speichern von Min-/Max-Werten Tarierfunktion Hold-Funktion Tarierfunktion für Wiegeanwendungen Kundenspezifische Linearisierung mit der Möglichkeit, bis zu 40 Wertepaare oder ein Polynom zu definieren Timerfunktion Überwachung von 4 Grenzwerten Individuelle Anwenderebenen Optionale eigene Applikation mit Hilfe Strukturiertem Text (ST-Code) Optionale Mathematik- und Logikfunktion Einfache Installation durch Push-In-Technologie Optionaler Analogausgang Wahlweise RS485- oder Ethernet-Schnittstelle Zusätzliche analoge und digitale Eingänge über die Schnittstelle Dieser Digitalanzeiger besteht aus fünf beliebig konfigurierbaren und universell einsetzbaren Geräten in unterschiedlichen DIN-Formaten zur Anzeige von Temperatur, Druck und anderen Prozessgrößen. Die Darstellung der Prozessgrößen und Parameter erfolgt über zwei 18-Segment-LCD-Anzeigen. Die Typen 701512, 701513 und 701514 sind zusätzlich mit einer Pixelmatrix-LCD-Anzeige zur Darstellung von Texten ausgestattet. Zusätzlich verfügen alle Geräte über separate Anzeigeelemente für die Schaltstellungen der Ausgänge sowie den Timer. Die Bedienung erfolgt über eine Folientastatur mit vier Tasten und dank der hohen Schutzart IP65 für den Einsatz in widrigen Umgebungsbedingungen geeignet. Eingänge und Ausgänge Jeder Gerätetyp ist mit einem universellen Analogeingang ausgestattet, der für Widerstandsthermometer, Thermoelemente, Strom, Spannung, Widerstandsferngeber und Widerstand/Poti geeignet ist. Außerdem verfügt jedes Gerät über einen Digitaleingang, einen umschaltbaren Digitaleingang/-ausgang. Mit Ausnahme des Typs 701510, der standardmäßig einen Relaisausgang (Schließer) hat, verfügen alle anderen Typen über zwei Relaisausgänge (Schließer). Die Digitaleingänge sind für die Verbindung mit einem potentialfreien Kontakt ausgelegt. Der Digitalausgang liefert eine Logiksignal von 0 bis 14 V. Darüber hinaus stehen optional zusätzliche Relaisausgänge (Schließer) Logikausgänge (0 bis 14V) PhotoMOS®-Relaisausgänge Analogausgang (0 bis 10V / 0 bis 20 mA) zur Verfügung. Bestimmte Eingänge und Ausgänge können nicht gleichzeitig verwendet werden (siehe Hinweise im Anschlussplan) Signalzuordnung über Selektoren Die Eingangssignale sowie sämtliche internen Signale stehen in sogenannten Selektoren (Analogselektor, Digitalselektor) zur weiteren Verwendung im Gerät bereit. Die Ansteuersignale für die Ausgänge werden ebenfalls über Selektoren zugewiesen, was eine flexible Zuordnung von Signalen und Funktionen ermöglicht. Schnittstellen Das Gerät verfügt über eine USB-Device-Schnittstelle (Micro-B-Buchse auf der Rückseite), die speziell für die Verbindung mit einem PC zum Setup-Programm vorgesehen ist. Während der Konfiguration wird das Gerät über diese USB-Schnittstelle mit Strom versorgt, sodass keine Netzversorgung erforderlich ist. Optional steht eine RS485-Schnittstelle zur Verfügung, die für die Kommunikation mit einem Modbus-Master (Modbus-RTU-Betriebsmodus) vorgesehen ist. Der Master kann bis zu zwei Analogwerte und zwei Binärwerte zum Gerät übertragen, die dort als externe Eingangssignale genutzt werden. Darüber hinaus sind zwei Analog-Merker und zwei Digital-Merker (binär) verfügbar. Als weitere Option ist eine Ethernet-Schnittstelle verfügbar, die die Betriebsmodi Modbus-TCP und Modbus-RTU/ASCII über TCP unterstützt. Über diese Schnittstelle können dieselben Parameter und Prozesswerte wie über die RS485-Schnittstelle übertragen werden. Spannungsversorgung Es stehen zwei Varianten der Spannungsversorgung zur Verfügung: AC110 bis 240 V AC/DC 20 bis 30 V jeweils 48 bis 63 Hz Elektrischer Anschluss Einfacher und zeitsparender Anschluss mit Hilfe von praktischen Federzugklemmen (Push-In-Technologie) Min-Max-Funktion Unter Verwendung der Min-Max-Funktion werden der niedrigste und der höchste Messwert gespeichert und fortlaufend aktualisiert. Es besteht die Möglichkeit, diese Werte separat oder abwechselnd mit dem aktuellen Messwert anzeigen zu lassen. Ein Binärsignal ermöglicht es, die gespeicherten Werte zurückzusetzen und auf den aktuellen Messwert zu bringen. Hold-Funktion Durch die Hold-Funktion wird der Wert des Anzeigers "eingefroren", was bedeutet, dass dieser Wert so lange angezeigt wird, wie das steuernde Binärsignal aktiv ist. Tarierfunktion Die Tarierfunktion ermöglicht es, den Wert des Anzeigers auf null zu setzen, gesteuert durch ein Binärsignal (bei Wiegeanwendungen). Dabei wird der aktuell angezeigte Wert jedes Mal zum Tarawert hinzuaddiert. Durch ein weiteres Binärsignal kann der Tarawert auf null zurückgesetzt werden, sodass wieder der aktuelle Wert in der Anzeige erscheint. Grenzwertüberwachungen Das Gerät verfügt über vier Grenzwertüberwachungen mit jeweils acht konfigurierbaren Alarmfunktionen. Zur Überwachung kann ein beliebiges Analogsignal aus einem Selektor ausgewählt werden. Die Grenzwerte können entweder absolute Werte sein oder von einem anderen Analogsignal abhängen. Es sind verschiedene spezielle Funktionen wie: Ein-/Ausschaltverzögerung Wischerfunktion Alarmunterdrückung während der Einschaltphase oder bei Parameteränderungen Alarmverriegelung Selbsthaltung mit Quittierung verfügbar.  Diese umfangreichen Funktionen ermöglichen eine flexible und präzise Realisierung von Alarm- und Grenzwertfunktionen. Digitale Steuersignale Diese Funktion ermöglicht die Konfiguration von bis zu 4 digitalen Steuersignalen. Dabei wird das Steuersignal entweder durch eine UND-/ODER/XOR-Verknüpfung von bis zu drei auswählbaren Binärsignalen gebildet oder ein einzelnes Binärsignal dient als Eingangssignal und kann als impulsförmiges Signal, verzögertes Signal, Wischersignal oder flanken getriggertes Signal ausgegeben werden. Bei letzterem wird die steigende oder fallende Flanke des Binärsignals ermittelt und das Ausgangssignal für die Dauer eines Abtastintervalls aktiviert. Das Ausgangssignal kann in allen genannten Fällen invertiert werden. Timer Nach Aktivierung des Timers wird ein invertierbares Signal für die festgelegte Timerlaufzeit erzeugt. Der Timer kann auch gestartet werden, nachdem eine Vorlaufzeit abgelaufen ist oder eine Toleranzgrenze erreicht wurde. Nach Ablauf des Timers kann ein Timer-Endesignal erzeugt werden, dass entweder zeitlich begrenzt ist oder eine Quittierung erfordert. Diese Funktionen des Timers ermöglichen eine breite Palette zeitabhängiger Abläufe. Servicezähler Der Servicezähler kann entweder die Anzahl der Schaltungen eines Binärsignals zählen oder dessen Einschaltdauer messen. Sobald der einstellbare Grenzwert erreicht ist, wird ein Binärsignal aktiviert, dass quittiert werden muss. Zusätzlich ist ein Betriebsstundenzähler verfügbar, der die Betriebszeit des Geräts erfasst. Mathematik- und Logikfunktion Durch die optionale Mathematik- und Logikfunktion (Typenzusatz) können analoge oder binäre Werte miteinander verknüpft werden. Mithilfe des Setup-Programms können bis zu vier frei konfigurierbare Mathematik- oder Logikformeln erstellt werden. Die Ergebnisse stehen anschließend im Analog- bzw. im Digitalselektor für die weitere Verwendung zur Verfügung. Individuelle Anwenderebene Die individuelle Anwenderebene bietet Platz für bis zu 16 editierbaren Konfigurationsparametern. Diese Parameter können im Setup-Programm individuell ausgewählt werden. Setup-Programm Mit dem Setup-Programm können Datensätze erstellt, bearbeitet, auf das Gerät übertragen und von dort ausgelesen werden. Die Daten können gesichert und ausgedruckt werden. Außerdem ermöglicht das Programm dem Anwender auf einfach Weise die Erstellung und den Ausdruck eines Anschlussplans, der die aktuelle Klemmenbelegung des Geräts darstellt. Startup: Die Startup-Funktion ermöglicht die Aufzeichnung von Prozessgrößen während der Inbetriebnahme für maximal 24 Stunden. Die aufgezeichneten Diagramme stehen auf dem PC zur Verfügung und können beispielsweise zur Anlagendokumentation verwendet werden. Onlinedaten: In einem separaten Fenster werden die aktuellen Prozessgrößen des Geräts angezeigt. Kundenspezifische Linearisierung Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden. Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung). Das Gerät unterstützt 2 kundenspezifische Linearisierungen. Strukturierter Text Durch die Option "Strukturierter Text" (Typenzusatz) erhält der Anwender die Möglichkeit, eine individuelle Applikation zu entwickeln. Diese Applikation wird mithilfe des ST-Editors erstellt, der Teil des Setup-Programms ist, und nutzt die SPS-Programmiersprache "Strukturierter Text". Nach Fertigstellung wird die Applikation auf das Gerät übertragen und dort kontinuierlich ausgeführt. Zur Fehlerbehebung und zum Testen stehen Online-Debugger-Funktionen im ST-Editor zur Verfügung. Mithilfe des ST-Code ist es möglich bis zu 10 hinterlegte Textmeldungen applikationsabhängig anzuzeigen.
