Produktinformationen "JUMO AQUIS 500 pH - Messumformer/Regler im Schalttafeleinbau, 2x 0(4)-20mA / 0(2)bis 10V Ausgang + 2x Relaisausgang, AC 110 bis 240V Spannungsversorgung"
- direkte Umschaltmöglichkeit auf pH-Wert, Redox-Spannung oder der NH3- (Ammoniak-) Konzentration
- automatische Temperaturkompensation
- großes LC-Grafikdisplay mit Hintergrundbeleuchtung
- Displaydarstellung wählbar: Große Ziffern, Bargraph oder Tendenzanzeige
- lötfreie Anschlusstechnik
- Kalibriermöglichkeiten je nach Messgröße Ein-/Zwei-/Drei-Punkt-Kalibrierung
- Kalibrierlogbuch
- aktivierbare Impedanzmessung bei pH-Wert-Messung
- asymmetrischer und symmetrischer Anschluss von pH-Wert-Sensoren
- Anschlussmöglichkeit von pH-ISFET-Sensoren durch integrierten Ausgang zur Spannungsversorgung des Sensors
- Schutzart IP67 bei Aufbaumontage, Schutzart IP65 bei Schaltschrankmontage
- Bedienersprachen umschaltbar Deutsch, Englisch, Französisch; weitere Sprachen über Setup-Programm nachladbar
- durch Setup-Programm: komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bedienersprachen
Maße
Breite | 23,5 cm |
---|---|
Höhe | 14 cm |
Länge | 34,5 cm |
Gewicht
Gewicht | 1,4 kg |
---|
Weitere Eigenschaften
Ursprungsland | DE |
---|---|
Zolltarifnummer | 90278930 |

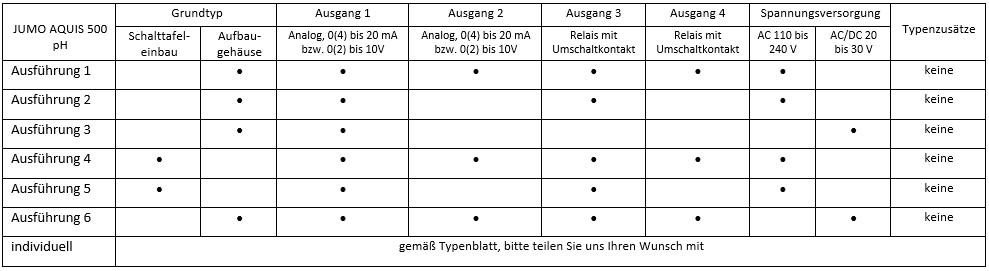

Auswahl-Matrix:
JUMO AQUIS 500 pH |
Grundtyp |
Ausgang 1 |
Ausgang 2 |
Ausgang 3 |
Ausgang 4 |
Spannungsversorgung |
Typen- |
||
Schalttafel-einbau |
Aufbau-gehäuse |
Analog, 0(4) bis 20 mA bzw. 0(2) bis 10V |
Analog, 0(4) bis 20 mA bzw. 0(2) bis 10V |
Relais mit Umschaltkontakt |
Relais mit Umschaltkontakt |
AC 110 bis 240 V |
AC/DC 20 bis 30 V |
||
Ausführung 1 |
• |
• |
• |
• |
• |
• |
keine |
||
Ausführung 2 |
• |
• |
• |
• |
keine |
||||
Ausführung 3 |
• |
• |
• |
keine |
|||||
Ausführung 4 |
• |
• |
• |
• |
• |
• |
keine |
||
Ausführung 5 |
• |
• |
• |
• |
keine |
||||
Ausführung 6 |
• |
• |
• |
• |
• |
• |
keine |
||
individuell |
gemäß Typenblatt, bitte teilen Sie uns Ihren Wunsch mit |
Technische Daten:
Eingänge |
|||||||
Haupteingang |
Messbereich/Regelbereich |
Genauigkeit |
Temperatureinfluss |
||||
pH-Wert |
-1 bis +15 pH |
£ 0,3 % |
0,2 %/10 K |
||||
Redox-Spannung |
-1500 bis +1500 mV |
£ 0,3 % |
0,2 %/10 K |
||||
NH3 (Ammoniak) |
0 bis 9999 ppm |
£ 0,3 % |
0,2 %/10 K |
||||
Nebeneingang |
|||||||
Temperatur Pt100/1000 (automatische Erkennung) |
-50 bis +250 °Ca |
£ 0,5 °C |
0,05 %/10 K |
||||
Temperatur NTC/PTC |
max. 4 kW Eingabe über Tabelle mit 20 Wertepaaren |
£ 0,3 %b |
0,05 %/10 K |
||||
a Umschaltbar in °F. b Abhängig von den Stützstellen. |
|||||||
Temperaturkompensation |
|||||||
Messgröße |
Kompensation |
Bereicha |
|||||
pH-Wert |
ja |
-30 bis +150 °C (ab Software-Version 212.11.02) |
|||||
-10 bis +150 °C (bis Software-Version 212.11.01) |
|||||||
Redox-Spannung |
nein |
entfällt |
|||||
NH3 (Ammoniak) |
ja |
-20 bis +50 °C |
|||||
pH-Antimon |
ja |
-10 bis +80 °C |
|||||
a Einsatztemperaturbereich des Sensors beachten! |
|||||||
Messkreisüberwachung |
|||||||
Eingänge |
Messbereichsunter-/ -überschreitung |
Kurzschluss |
Leitungsbruch |
||||
pH-Wert |
ja |
jaa |
jaa |
||||
NH3 (Ammoniak) |
ja |
nein |
nein |
||||
pH-Antimon |
ja |
nein |
nein |
||||
Temperatur |
ja |
ja |
ja |
||||
a Bei der pH-Wert-Messung kann durch Aktivierung der Impedanzmessung der Sensor auf Kurzschluss und Leitungsbruch überwacht werden. |
|||||||
Impedanzmessung |
|||||||
Die Impedanzmessung kann optional aktiviert werden. Da sie von einigen Randparametern abhängig ist, sind folgende Punkte zu beachten: • Es sind nur glasbasierende Sensoren zulässig. • Die Sensoren müssen direkt an den Messumformer angeschlossen werden. Es ist nicht zulässig, einen Impedanzwandler im Messkreis einzusetzen! • Die maximal zulässige Leitungslänge zwischen Sensor und Messumformer beträgt 10 m. • Flüssigkeitswiderstände gehen direkt in das Messergebnis mit ein. Es ist daher empfehlenswert die Messung in Flüssigkeiten ab einer Mindestleitfähigkeit von ca. 100 µS/cm zu aktivieren. |
|||||||
Binärer Eingang |
|||||||
Aktivierung |
durch potenzialfreien Kontakt |
||||||
Funktion |
Tastensperre HOLD Alarmunterdrückung |
||||||
Regler |
|||||||
Reglerart |
Limitkomparatoren, Grenzwertregler, Impulslängenregler, Impulsfrequenzregler, Dreipunkt-Schrittregler, stetige Regler |
||||||
Reglerstruktur |
P/PI/PD/PID |
||||||
A/D-Wandler |
Auflösung dynamisch bis 14 Bit |
||||||
Abtastzeit |
500 ms |
||||||
Analoge Ausgänge (maximal 2) |
|||||||
Ausgangsart |
Signalbereich |
Genauigkeit |
Temperatureinfluss |
zulässiger Lastwiderstand |
|||
Stromsignal |
0/4 bis 20 mA |
£ 0,25 % |
0,08 %/10 K |
£ 500 W |
|||
Spannungssignal |
0 bis 10 V |
£ 0,25 % |
0,08 %/10 K |
£ 500 W |
|||
Die analogen Ausgänge verhalten sich entsprechend der Empfehlung nach NAMUR NE43. Sie sind galvanisch getrennt, AC 30 V / DC 50 V. |
|||||||
Schaltende Ausgänge (maximal zwei Wechsler) |
|||||||
Nennlast |
3 A/AC 250 V (ohmsche Last) |
||||||
Kontaktlebensdauer |
>2 × 105 Schaltungen bei Nennlast |
||||||
Elektrische Daten |
|||||||
Spannungsversorgung |
AC 110 bis 240 V; -15/+10 %; 48 bis 63 Hz AC/DC 20 bis 30 V; 48 bis 63 Hz DC12 bis 24 V; +/-15 % (Anschluss nur an SELV-/PELV-Kreise zulässig) |
||||||
Leistungsaufnahme |
ca. 14 VA |
||||||
Elektrische Sicherheit |
DIN EN 61010, Teil 1 Überspannungskategorie IIIa, Verschmutzungsgrad 2 |
||||||
Datensicherung |
EEPROM |
||||||
Elektrischer Anschluss |
Schraubsteckklemmen Leitungsquerschnitt max 2,5 mm2 (Spannungsversorgung, Relais-Ausgänge, Sensoreingänge) Leitungsquerschnitt max 1,5 mm2 (analoge-Ausgänge; Speisung ISFET) |
||||||
a Nicht gültig bei Schutzkleinspannung der Netzteilvariante DC 12 bis 24 V. |
|||||||
Gehäuse |
|||||||
Material |
ABS |
||||||
Leitungszuführung |
Leitungsverschraubungen, max. 3 × M16 und 2 × M12) |
||||||
Besonderheit |
Entlüftungselement zum Verhindern von Betauungen |
||||||
Umgebungstemperaturbereich (Genauigkeitsangaben werden in diesem Bereich eingehalten) |
-10 bis +50°C |
||||||
Betriebstemperaturbereich (Funktion des Gerätes gegeben) |
-15 bis +65°C |
||||||
Lagertemperaturbereich |
-30 bis +70°C |
||||||
Klimafestigkeit |
rel. Feuchte £ 90 % im Jahresmittel ohne Betauung (angelehnt an DIN EN 60721 3-3 3K3) |
||||||
Schutzarten nach EN 60529 |
Aufbaugehäuse: IP67 Schaltschrankeinbau: fronseitig IP65, rückseitig IP20 |
||||||
Schwingungsfest |
nach DIN EN 60068-2-6 |
||||||
Gewicht |
Aufbaugehäuse: ca. 900 g Schaltschrankeinbau: ca. 480 g |
||||||
Abmessungen |
Siehe Typenblatt |
||||||
Zulassungen/Prüfzeichen |
|||||||
Prüfzeichen |
Prüfstelle |
Zertifikate/Prüfnummern |
Prüfgrundlage |
gilt für |
|||
c UL us |
Underwriters Laboratories |
E 201387 |
UL 61010-1 |
alle Ausführungen |
