JUMO Anlege-Widerstandsthermometer mit Anschlussleitung, Schutzarmatur Aluminium (D 10 x 26 mm)
92,60 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 28 Tagen, Lieferzeit 1-2 Tage
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "JUMO Anlege-Widerstandsthermometer mit Anschlussleitung, Schutzarmatur Aluminium (D 10 x 26 mm)"
Anlege-Widerstandsthermometer in Pt1000 mit Toleranzklasse B nach DIN EN 60751 für Temperaturbereich -50 bis +180 °C

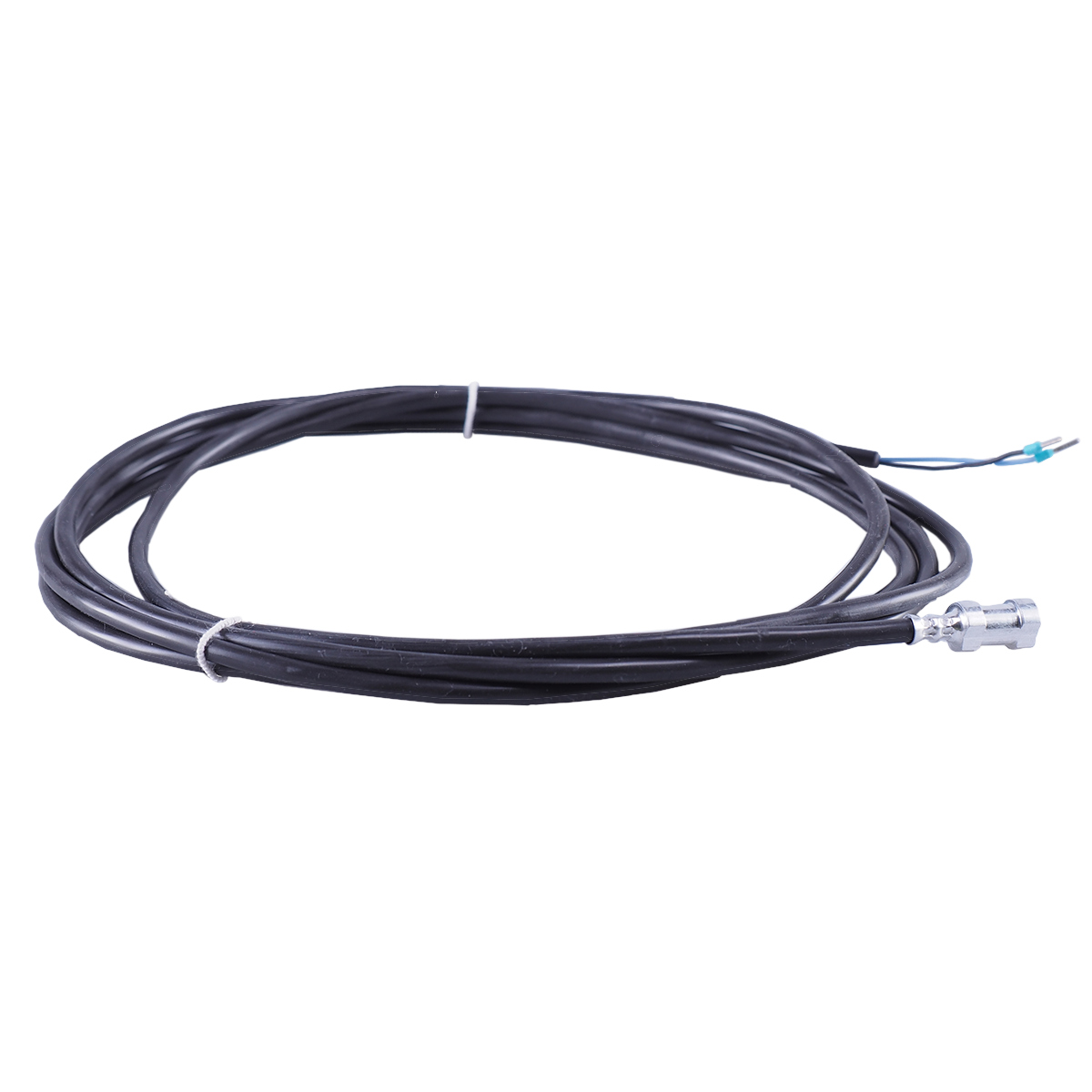

JUMO Anlege-Widerstandsthermometer mit Anschlussleitung, Schutzarmatur Aluminium (D 10 x 26 mm) Typ: 902550/31-378-1005-1-11-2500/000
Das Anlege-Widerstandsthermometer mit Aluminium-Schutzarmatur D 10 x 26 mm eignet sich für die indirekte Temperaturmessung an Rohren und anderen Oberflächen. Mit Pt1000 in Zweileiterschaltung, Silikon-Anschlussleitung und 2500 mm Leitungslänge ist diese Ausführung besonders für kompakte Oberflächenmessungen von -50 bis +180 °C geeignet.
Diese Ausführung ist für die indirekte Temperaturmessung an Oberflächen gedacht, bei denen die Temperatur ohne Eingriff in das Medium erfasst werden soll. Das Anlege-Widerstandsthermometer eignet sich dadurch besonders für geschlossene Rohrsysteme sowie für andere runde oder flache Oberflächen, an denen eine schnelle und unkomplizierte Montage gefragt ist.
Technische Daten
- Ausführung: Anlege-Widerstandsthermometer mit Anschlussleitung
- Schutzarmatur: Aluminium, D 10 x 26 mm
- Messeinsatz: 1× Pt1000
- Schaltungsart: Zweileiterschaltung
- Toleranzklasse: Klasse B nach DIN EN 60751
- Anschlussleitung: Silikon
- Temperaturbereich: -50 bis +180 °C
- Anschlussleitungsende: Aderendhülsen nach DIN 46228 Teil 4
- Anschlussleitungslänge: 2500 mm
- Typenzusatz: ohne
Vorteile und technische Besonderheiten des Anlege-Widerstandsthermometers
- indirekte Temperaturmessung ohne Eingriff in das System
- kompakte Aluminium-Schutzarmatur D 10 x 26 mm
- gut geeignet für runde und flache Oberflächen
- schnelle und unkomplizierte Montage
- geringe thermische Masse für eine zügige Temperaturerfassung
- Pt1000-Sensor für passende Regel- und Auswertesysteme
- Silikon-Anschlussleitung für einen erweiterten Temperaturbereich
- 2500 mm Anschlussleitung für flexible Montage
Die Aluminium-Schutzarmatur in D 10 x 26 mm macht diese Variante besonders für kompaktere Messstellen interessant. Durch die geringe thermische Masse und den guten Wärmeübergang von der Messstelle zum Sensor ist die Ausführung darauf ausgelegt, Oberflächentemperaturen zügig aufzunehmen. Gerade bei begrenzten Platzverhältnissen bietet diese kompakte Bauform einen Vorteil gegenüber anderen Varianten.
Für die Temperaturerfassung arbeitet das Thermometer mit 1× Pt1000 in Zweileiterschaltung. In Verbindung mit der Silikon-Anschlussleitung ist diese Ausführung für Temperaturen von -50 bis +180 °C vorgesehen. Damit eignet sich die Variante für Anwendungen, in denen ein erweiterter Temperaturbereich gebraucht wird und gleichzeitig ein Pt1000-Signal gewünscht ist. Die 2500 mm lange Anschlussleitung bietet dabei genügend Spielraum für Montage und Anschluss.
Die Montage ist schnell und unkompliziert möglich, zum Beispiel mit Spannbändern oder Schlauchbindern. Dadurch entfällt die mechanische Bearbeitung des Messortes. Das ist besonders sinnvoll, wenn bestehende Anlagen nachgerüstet werden oder ein zusätzlicher Messpunkt ohne großen Aufwand geschaffen werden soll.
Da die Temperatur indirekt über die Oberfläche gemessen wird, bleibt die Erfassung unbeeinflusst von Strömung, Druck oder chemischen Einflüssen im Medium. Bei größeren Temperaturunterschieden zwischen Messmedium und Umgebung kann eine zusätzliche Isolation sinnvoll sein. Optional lässt sich auch Wärmeleitpaste einsetzen, um den Wärmeübergang an der Messstelle weiter zu verbessern.
Typische Einsatzbereiche
- Oberflächenmessung an geschlossenen Rohrsystemen
- Temperaturerfassung an runden Oberflächen
- Temperaturerfassung an flachen Bauteilen
- nachrüstbare Messstellen ohne mechanische Bearbeitung
- indirekte Temperaturmessung an technischen Anlagen
- Anwendungen mit Pt1000-Auswertung und erweitertem Temperaturbereich
Maße
| Breite | 20 cm |
|---|---|
| Höhe | 2 cm |
| Länge | 23 cm |
Gewicht
| Gewicht | 20 g |
|---|
Weitere Eigenschaften
| Anschlussleitung | Silikon |
|---|---|
| Messeinsatz | 1x Pt 1000 Zweileiterschaltung |
| Temperaturbereich | -50°c ... +180°C |
| Zolltarifnummer | 90251900 |
| Technische Daten | Beschreibung |
|---|---|
| Anschluss | Leitungsenden verzinnt, mit Aderendhülsen, mit Steckhülsen oder mehrpoligen Steckverbindungen lieferbar |
| Anschlussleitung |
|
| Anschlussgehäuse |
|
| Schutzrohr | Edelstahl 1.4571, Aluminium, Kunststoff |
| Messeinsatz | Pt100-Temperatursensor, DIN EN 60751, Klasse B, Zweileiterschaltung |
| Messumformer | Bei Grundtyp 902554/44 optional: analoger Messumformer, 4 bis 20 mA oder 0 bis 10 V |
| Eigenschaft | Ausgang 4 bis 20 mA | Ausgang 0 bis 10 V |
|---|---|---|
| Eingang | ||
| Messeingang | Pt100 (DIN EN 60751) | Pt100 (DIN EN 60751) |
| Sensorstrom | ≤0,5 mA | ≤0,5 mA |
| Messrate | Dauermessung, da analoger Signalpfad | Dauermessung, da analoger Signalpfad |
| Messkreisüberwachung | ||
| Messbereichsunterschreitung | abfallend bis ≤ 3,6 mA | 0 V |
| Messbereichsüberschreitung | ansteigend auf ≥ 22 bis < 28 mA (typisch 24 mA) |
ansteigend auf ≥ 11 bis < 14 V (typisch 12 V) |
| Fühlerkurzschluss | ≤ 3,6 mA | 0 V |
| Fühler- und Leitungsbruch | ≥ 22 bis < 28 mA (typisch 24 mA) | ≥ 11 bis < 14 V (typisch 12 V) |
| Ausgang | ||
| Ausgangssignal | Eingeprägter Gleichstrom 4 bis 20 mA | Gleichspannung 0 bis 10 V |
| Übertragungsverhalten | temperaturlinear | temperaturlinear |
| Übertragungsgenauigkeit | ≤ ±0,1 % | ≤ ±0,2 % |
| Dämpfung der Restwelligkeit einer Spannungsversorgung 24 V, Amplitude 10 V/50 Hz, Bürde 470 Ω / Last 10 MΩ | 37 dB | 40 dB |
| Bürde (Rb) | Rb = (Ub - 7,5 V) ÷ 22 mA | - |
| Bürdeneinfluss | ≤ ±0,02 % / 100 Ωa | - |
| Last/Lasteinfluss | - | ≥ 10 kΩ / ≤ ±0,1 % |
| Einstellzeit bei Temperaturänderung | ≤ 10 ms | ≤ 10 ms |
| Abgleichbedingungen | DC 24 V / ca. 22 °C | DC 24 V / ca. 22 °C |
| Abgleichgenauigkeit | ≤ ±0,2 %a,b oder ≤ ±0,2 K | ≤ ±0,2 %a,b oder ≤ ±0,2 K |
| Gesamtgenauigkeit Sensor/Abgleich | ±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
| Spannungsversorgung | ||
| Spannungsversorgung (Ub) | DC 7,5 bis 30 V | DC 15 bis 30 V |
| Verpolungsschutz | ja | ja |
| Spannungsversorgungseinfluss | ≤ ±0,01 %/V Abweichung von 24 Va | ≤ ±0,01 %/V Abweichung von 24 Va |
| Umwelteinflüsse | ||
| Betriebstemperaturbereich | -40 bis +85 °C | -40 bis +85 °C |
| Lagertemperaturbereich | -40 bis +100 °C | -40 bis +100 °C |
| Temperatureinfluss | ≤ ±0,01 %/K Abweichung von 22 °C a | ≤ ±0,01 %/K Abweichung von 22 °C a |
| Klimafestigkeit ähnlich DIN EN 60654 Klasse C1 |
relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung | relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung |
| EMV Störaussendung/-festigkeit | EN 61326 Klasse B, Industrieanforderungen | EN 61326 Klasse B, Industrieanforderungen |
a Alle Angaben beziehen sich auf den Messbereichsendwert 20 mA.
b Der größere Wert hat Gültigkeit.
| Prüfzeichen | Prüfstelle | Zertifikat / Prüfnummer | Prüfgrundlage | Gilt für |
|---|---|---|---|---|
|
SIL QUALIFIED PL QUALIFIED |
– | – | – |
Typenzusatz 058 in Verbindung mit Herstellererklärung |
