Anlege-Widerstandsthermometer der Marke JUMO mit Pt100 und PTFE Anschlussleitung für Messbereich -50 bis +260 °C

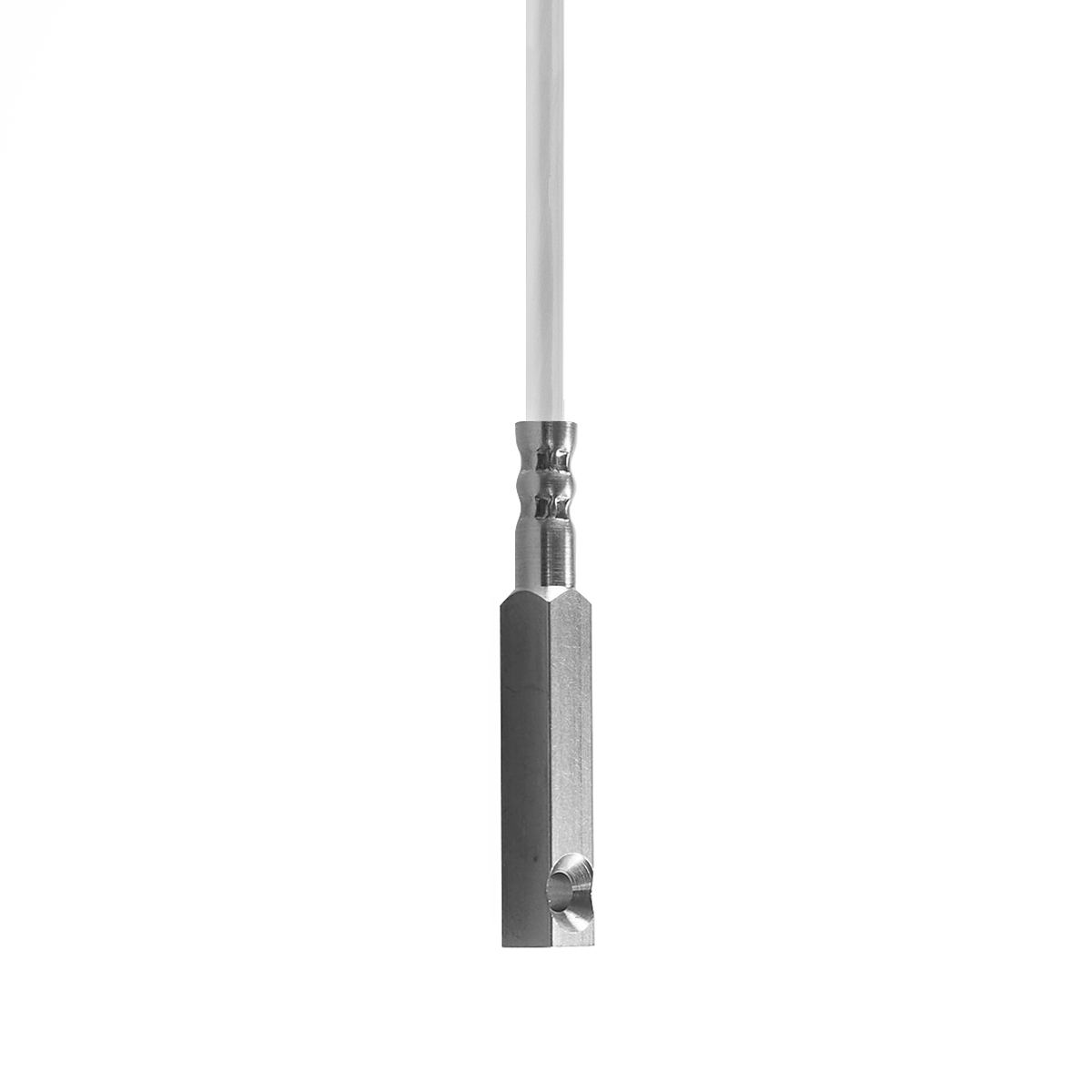

JUMO Anlege-Widerstandsthermometer mit Anschlussleitung und Befestigungsbohrung, Schutzarmatur Aluminium Typ: 902550/10-386-1003-1-11-2500/000
Das Anlege-Widerstandsthermometer eignet sich für die indirekte Temperaturmessung an Rohren und anderen Oberflächen. Mit Pt100 in Zweileiterschaltung, PTFE-Anschlussleitung und Aluminium-Schutzarmatur ist diese Ausführung besonders für schnell montierbare Oberflächenmessungen bis +260 °C geeignet.
Diese Ausführung eignet sich für Temperaturmessungen an Oberflächen, ohne dass in das Messobjekt eingegriffen werden muss. Das Anlege-Widerstandsthermometer wird außen an Rohrleitungen oder anderen Bauteilen befestigt und ist dadurch besonders interessant für Anwendungen, bei denen eine schnelle Montage und eine indirekte Temperaturerfassung gefragt sind.
Technische Daten
- Ausführung: Anlege-Widerstandsthermometer mit Befestigungsbohrung
- Schutzarmatur: Aluminium
- Messeinsatz: 1 × Pt100
- Schaltungsart: Zweileiterschaltung
- Toleranzklasse: Klasse B nach DIN EN 60751
- Anschlussleitung: PTFE
- Temperaturbereich: -50 bis +260 °C
- Anschlussleitungsende: Aderendhülsen nach DIN 46228 Teil 4
- Anschlussleitungslänge: 2500 mm
- Typenzusatz: ohne
Vorteile und technische Besonderheiten des Anlege-Widerstandsthermometers
- keine mechanische Bearbeitung der Messstelle nötig
- gut geeignet für geschlossene Rohrsysteme
- schnelle und unkomplizierte Montage
- Aluminium-Schutzarmatur für guten Wärmeübergang
- geringe thermische Masse für eine schnelle Reaktion
- PTFE-Anschlussleitung für Temperaturen bis +260 °C
Ein großer Vorteil dieser Variante liegt in der unkomplizierten Anbringung. Das Thermometer kann an runden und flachen Oberflächen eingesetzt werden und lässt sich zum Beispiel mit Spannbändern oder Schlauchbindern montieren. Dadurch entfällt die mechanische Bearbeitung der Messstelle. Das ist besonders praktisch, wenn bestehende Systeme nachgerüstet oder Temperaturen an geschlossenen Rohrsystemen erfasst werden sollen.
Für die Temperaturerfassung ist ein Pt100 in Zweileiterschaltung verbaut. In Verbindung mit der PTFE-Anschlussleitung ist diese Ausführung für Temperaturen von -50 bis +260 °C geeignet. Damit passt sie gut zu Anwendungen, in denen auch höhere Temperaturen an der Oberfläche zuverlässig erfasst werden sollen. Die Anschlussleitung mit 2500 mm Länge schafft dabei ausreichend Spielraum für die Montage und Anbindung.
Die Schutzarmatur aus Aluminium unterstützt einen guten Wärmeübergang von der Messstelle zum Sensor. Zusammen mit der geringen thermischen Masse ergibt sich eine Ausführung, die für eine schnelle und möglichst störungsfreie Erfassung der Oberflächentemperatur ausgelegt ist. Da die Temperatur indirekt gemessen wird, bleibt die Messung unbeeinflusst von Strömung, Druck oder chemischen Einflüssen im Medium.
Wichtig ist bei dieser Bauart, dass größere Temperaturunterschiede zwischen Messmedium und Umgebung die Messung beeinflussen können. In solchen Fällen kann eine zusätzliche Isolation sinnvoll sein. Optional lässt sich außerdem Wärmeleitpaste einsetzen, um den Wärmeübergang an der Messstelle weiter zu verbessern.
Typische Einsatzbereiche
- Temperaturmessung an geschlossenen Rohrsystemen
- Oberflächenmessung an runden Rohren
- Oberflächenmessung an flachen Bauteilen
- Nachrüstung bestehender Anlagen
- Anwendungen, bei denen nicht in das Medium eingegriffen werden soll
- technische Messstellen mit indirekter Temperaturerfassung
