| Breite | 6 cm |
| Höhe | 5 cm |
| Länge | 11 cm |
| Gewicht | 0,2 kg |
| Einbaulänge in mm | 50 mm |
| Messeinsatz | 2x Pt 100 Zweileiterschaltung |
| Prozessanschluss Verschraubung | G 1/2 |
| Temperaturbereich | -50°C ... +400°C |
| Ursprungsland | DE |
| Zolltarifnummer | 90251900 |

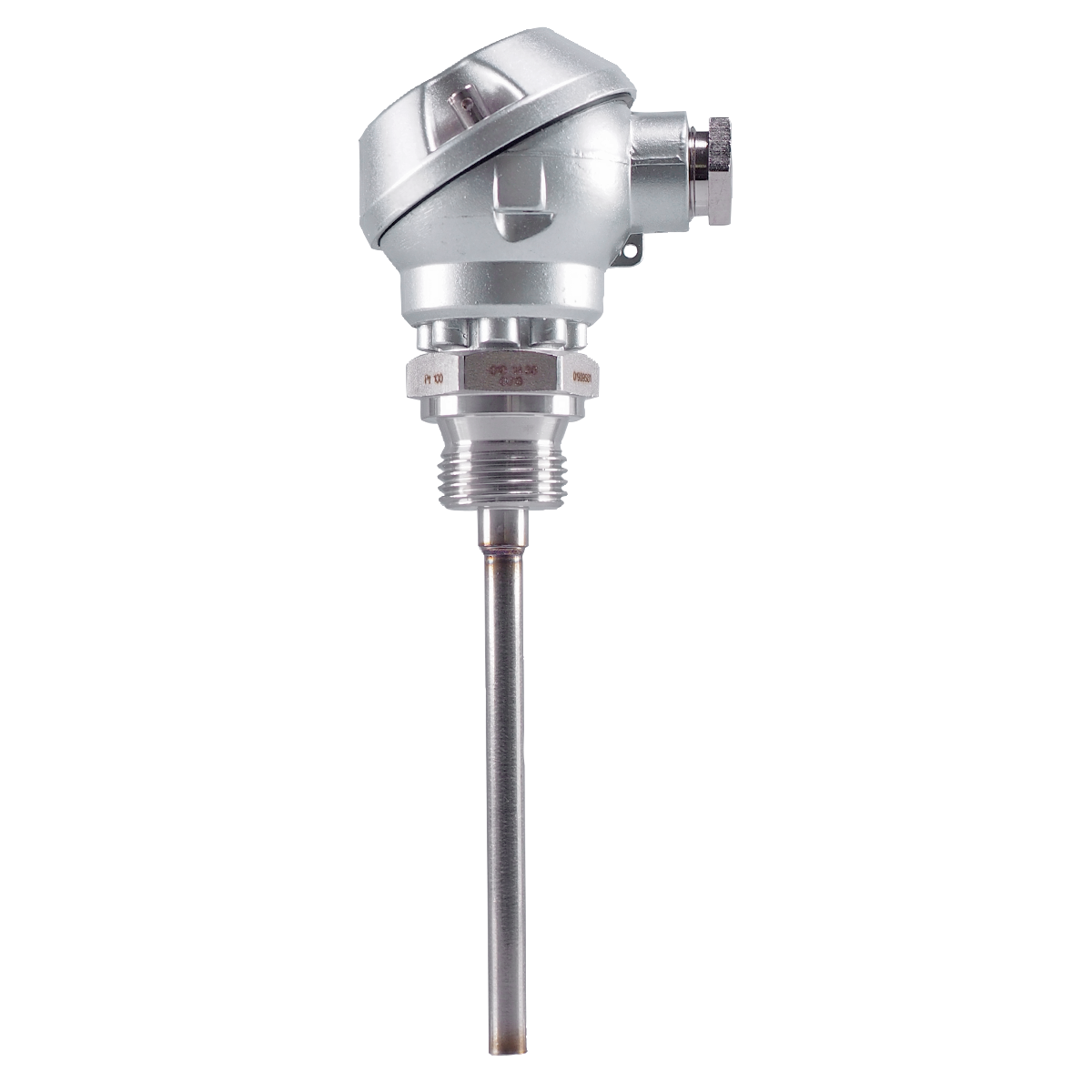

JUMO Einschraub-Widerstandsthermometer mit Anschlusskopf Form J, mit durchgehendem Schutzrohr
183,20 €
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Zahlungsarten
Individuelles Angebot anfordern (ab 5 Stück)
Bei größeren Bestellmengen erstellen wir Ihnen gerne ein individuelles Angebot. Fordern Sie jetzt Ihr individuelles Angebot auf Basis der gewünschten Menge im Warenkorb an – schnell, transparent und exakt auf Ihren Bedarf zugeschnitten. So erhalten Sie den besten Preis für Ihre geplante Bestellung.
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Lieferung & Versand
- Standardversand: 3–5 Werktage innerhalb Deutschlands
- Expressversand auf Anfrage verfügbar
- Internationale Lieferung in die EU und Schweiz möglich
- Kein Versand von Heyl-Produkten nach Spanien, Frankreich und Portugal
- Gefahrgutversand nach ADR-Vorschriften
- 3 % Online-Rabatt auf Produkte von HEYL, HORIBA, JUMO und MILWAUKEE
Persönliche Beratung
Unsere Experten beraten Sie gerne zu Wasseraufbereitung, Messtechnik und Sterilgutaufbereitung.
Technische Beratung für Industrie, Labor und Gebäudetechnik — Ihr Spezialist für Wasseranalytik und Prozesswasseraufbereitung.
KontaktformularQuick-Infos
| Breite | 6 cm |
| Höhe | 5 cm |
| Länge | 11 cm |
| Gewicht | 0,2 kg |
| Einbaulänge in mm | 50 mm |
| Messeinsatz | 2x Pt 100 Zweileiterschaltung |
| Prozessanschluss Verschraubung | G 1/2 |
| Temperaturbereich | -50°C ... +400°C |
| Ursprungsland | DE |
| Zolltarifnummer | 90251900 |
Produktinformationen "JUMO Einschraub-Widerstandsthermometer mit Anschlusskopf Form J, mit durchgehendem Schutzrohr "
Einschraub-Widerstandsthermometer von JUMO mit robuster Bauweise, 2x Pt100 in Zweileiterschaltung mit Messbereich von -50 bis +400 °C
JUMO Einschraub-Widerstandsthermometer mit Anschlusskopf Form J und durchgehendem Schutzrohr, Typ: 902030/10-402-2003-1-6-50-104/000
Dieses JUMO Einschraub-Widerstandsthermometer ist für die Temperaturmessung in flüssigen und gasförmigen Medien ausgelegt und kann in vielen verschiedene Bereichen eingesetzt werden, wie zum Beispiel dem Verbau in Rohrleitungen, Behältern und technischen Anlagen. In dieser Variante ist es mit 2x Pt100 in Zweileiterschaltung ausgestattet und deckt einen Messbereich von -50 bis +400 °C ab. Mit Anschlusskopf Form J, 6 mm Schutzrohrdurchmesser, 50 mm Einbaulänge und Prozessanschluss G 1/2 eignet sich diese Ausführung für technische und industrielle Anwendungen.
Technische Daten
- Ausführung: Einschraub-Widerstandsthermometer mit Anschlusskopf Form J und durchgehendem Schutzrohr
- Messeinsatz: 2x Pt100
- Schaltungsart: Zweileiterschaltung
- Toleranzklasse: Klasse B
- Messbereich: -50 bis +400 °C
- Schutzrohrdurchmesser: 6 mm
- Einbaulänge: 50 mm
- Prozessanschluss: G ½
- Anschlusskopf: Form J
- Typenzusatz: ohne
Vorteile des JUMO Einschraub-Widerstandsthermometers
- robuste Ausführung mit durchgehendem Schutzrohr
- geschützter elektrischer Anschluss über Anschlusskopf Form J
- sicherer Einbau über Verschraubung G 1/2
- passend für viele technische und industrielle Messstellen
Weitere Informationen zu dieser JUMO Ausführung
Besonders praktisch ist hier die Ausführung mit zwei Pt100-Sensoren. Das ist vor allem dann interessant, wenn zwei Messsignale benötigt werden oder eine zusätzliche Absicherung der Temperaturmessung gewünscht ist. Dadurch eignet sich diese Variante gut für Anwendungen, in denen Messwerte parallel erfasst, überwacht oder weiterverarbeitet werden sollen.
Das durchgehende Schutzrohr sorgt für eine robuste Bauweise. Gleichzeitig ermöglicht die Einschraubmontage eine sichere Einbindung in die Messstelle. Das ist ein Vorteil bei Anwendungen, in denen Temperaturen dauerhaft überwacht werden und die Einbausituation auch bei Unter- oder Überdruck zuverlässig dicht bleiben soll.
Der Anschlusskopf Form J unterstützt eine saubere und geschützte elektrische Anbindung. Zusammen mit dem Pt100-Sensor nach DIN EN 60751 in Klasse B ergibt sich eine klassische Lösung für viele gängige Messaufgaben in der industriellen Temperaturmesstechnik. Die Zweileiterschaltung macht diese Ausführung zu einer bewährten Variante für praxisnahe Anwendungen.
Typische Einsatzbereiche
- Klima- und Kältetechnik
- Heizungsbau, Ofenbau sowie Apparatebau
- Rohrleitungs- und Behälterbau
- Maschinenbau und Anlagenbau
JUMO-Bestellschlüssel:
Ein JUMO-Bestellschlüssel identifiziert ein spezifisches Messgerät oder Bauteil eindeutig anhand seiner Konfiguration.
Den genauen JUMO-Bestellschlüssel für Ihre Geräte-Konfiguration finden Sie im entsprechenden Typenblatt ab Seite 4. Dieses finden Sie unter Downloads am Produkt.
Häufige Fragen
Es misst zuverlässig Temperaturen in Flüssigkeiten und Gasen in technischen Anlagen.
Ja, es misst sicher von -50 bis +400 °C in vielen Industrieanwendungen.
Ja, es ist für Unter- und Überdruck in geschlossenen Systemen geeignet.
Ja, es wird häufig im Heizungs-, Ofen- und Wärmetechnikbereich eingesetzt.
Einfach einschrauben über den G ½ Anschluss direkt in die Messstelle.
Der Anschlusskopf schützt die Verbindung zuverlässig vor Staub und Feuchtigkeit.
|
Anschlusskopf: |
Form J, Alu-Druckguss, M16 × 1,5; IP65, Umgebungstemperatur -40 bis +100 °C Achtung: reduzierte Umgebungstemperatur beim Einsatz von Messumformern, Typenblatt 707030 Sofern es die Bauform erlaubt, werden für SIL- und PL-Anwendungen (Typenzusätze 658 und 659) gelbe Anschlussköpfe verwendet. Ausnahmen bilden Fühler für den Einsatz in alkalischer Umgebung und Fühler, bei denen die LABS-Freiheit zwingend erforderlich ist. |
|
Prozessanschluss: |
Gewinde, Edelstahl 1.4571 |
|
Schutzrohr: |
Edelstahl 1.4571, Ø 6 mm und Ø 8 mm |
|
Messeinsatz: |
Pt100-Temperatursensor, DIN EN 60751:2009 / IEC 60751:2008, Klasse B, Zweileiterschaltung |
|
Ansprechzeiten: |
t0,5 = 8 s, t0,9 = 20 s, in Wasser 0,4 m/s, Ø 8 mm t0,5 = 5 s, t0,9 = 12 s, in Wasser 0,4 m/s, Ø 6 mm t0,5 = 40 s, t0,9 = 110 s, in Luft 3,0 m/s, Ø 6 mm t0,5 = 2 s, t0,9 = 5 s, in Wasser 0,4 m/s, Ø 6 mm abgesetzt auf Ø 3,5 mm t0,5 = 25 s, t0,9 = 85 s, in Luft 3,0 m/s, Ø 6 mm abgesetzt auf Ø 3,5 mm t0,5 = 1 s, t0,9 = 2 s, in Wasser 0,4 m/s, Ø 6 mm abgesetzt auf Ø 2,6 mm t0,5 = 18 s, t0,9 = 65 s, in Luft 3,0 m/s, Ø 6 mm abgesetzt auf Ø 2,6 mm |
|
Messumformer: |
analoger Messumformer, Ausgang 4 bis 20 mA, Typenblatt 707030 |
|
Zubehör: |
Schutzhülse, Typenblatt 909710 |
