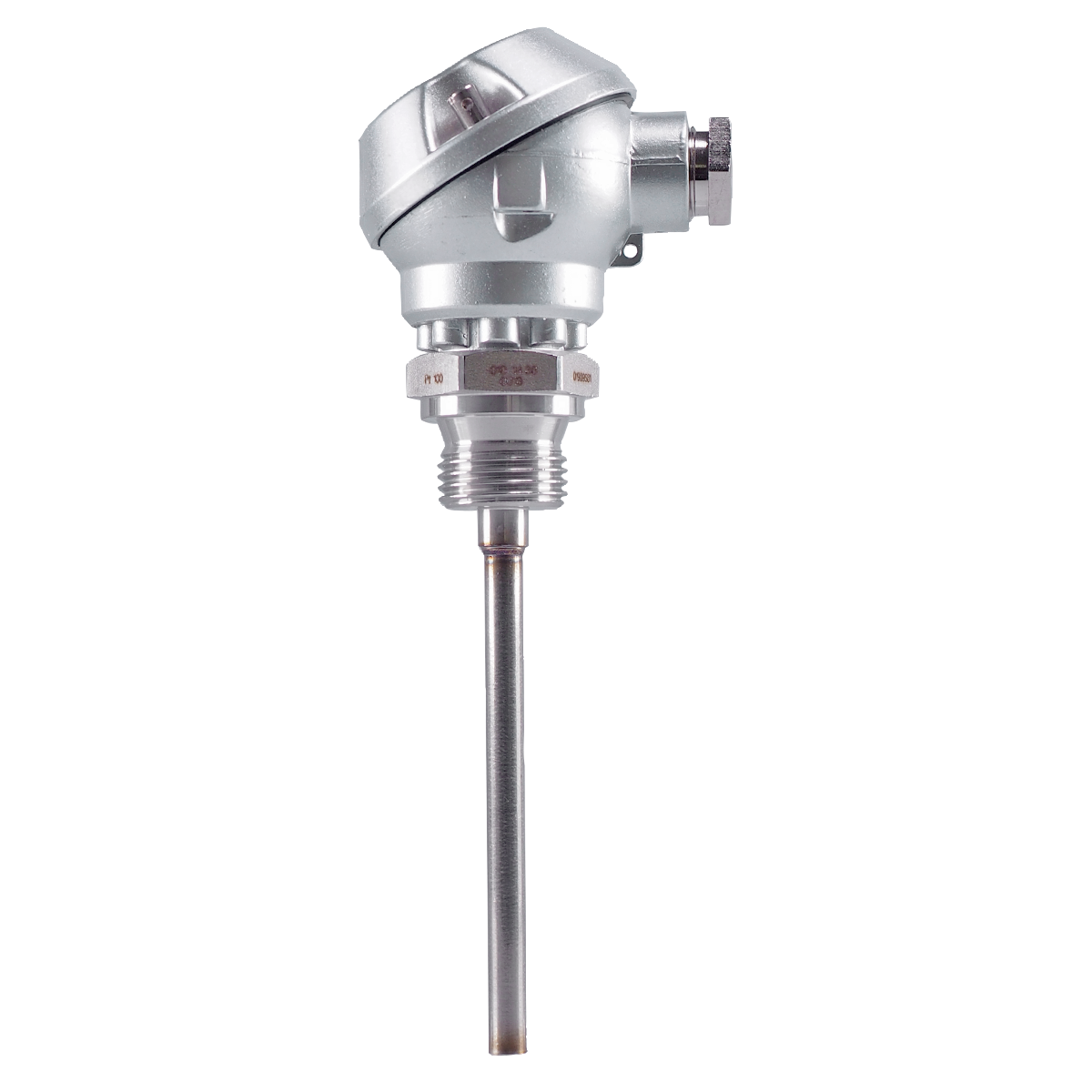

JUMO Einschraub-Widerstandsthermometer mit Anschlusskopf Form J, mit durchgehendem Schutzrohr
184,30 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 28 Tagen, Lieferzeit 1-2 Tage
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "JUMO Einschraub-Widerstandsthermometer mit Anschlusskopf Form J, mit durchgehendem Schutzrohr "
Widerstandsthermometer von JUMO mit Einschraubmontage mit 2x Pt100 in Zweileiterschaltung und Messbereich -50 bis +400 °C
JUMO Einschraub-Widerstandsthermometer mit Anschlusskopf Form J und durchgehendem Schutzrohr – zuverlässige Temperaturmessung, Typ: 902030/10-402-2003-1-6-150-104/000
Dieses Einschraub-Widerstandsthermometer ist für die zuverlässige Temperaturmessung in flüssigen und gasförmigen Medien ausgelegt und ist besonders in Anwendungen sinnvoll, wo eine robuste Bauweise und eine dauerhaft verlässliche Temperaturmessung gefragt sind.
Die Ausführung dieses Widerstandthermometers von JUMO mit Einschraubmontage verfügt über ein durchgehendes Schutzrohr, Anschlusskopf Form J, 2x Pt100-Messeinsatz in Zweileiterschaltung, 6 mm Schutzrohrdurchmesser, 150 mm Einbaulänge und Prozessanschluss G ½. Daher eignet es sich für viele technische und industrielle Anwendungen, bei denen Temperaturen sicher und dauerhaft überwacht werden müssen.
Technische Daten
- Ausführung: Einschraub-Widerstandsthermometer mit Anschlusskopf Form J und durchgehendem Schutzrohr
- Messeinsatz: 2x Pt100
- Schaltungsart: Zweileiterschaltung
- Toleranzklasse: Klasse B
- Messbereich: -50 bis +400 °C
- Schutzrohrdurchmesser: 6 mm
- Einbaulänge: 150 mm
- Prozessanschluss: G 1/2
- Anschlusskopf: Form J
- Typenzusatz: ohne
Vorteile
- 150 mm Einbaulänge für tiefer liegende Messpunkte
- weiter Messbereich von -50 bis +400 °C
- robuste Ausführung mit durchgehendem Schutzrohr
- sicherer Einbau über Verschraubung G 1/2
- geschützter elektrischer Anschluss über Anschlusskopf Form J
- bewährter Pt100-Messeinsatz für zuverlässige Temperaturmessung
Weitere Informationen zum JUMO Widerstandsthermometer
Die Einbaulänge von 150 mm ist besonders dann vorteilhaft, wenn der Messpunkt weiter im Medium liegt. Gerade in Rohrleitungen, Behältern oder technischen Anlagen kann das hilfreich sein, wenn die Temperatur nicht direkt an der Einbaustelle, sondern tiefer im Prozess erfasst werden soll. Das durchgehende Schutzrohr sorgt dabei für eine robuste und praxisgerechte Ausführung im täglichen Einsatz.
Auch bei der Montage ist diese Variante auf Zuverlässigkeit ausgelegt. Die Einschraubverschraubung mit G 1/2 ermöglicht eine sichere und dichte Einbindung in die Messstelle. Dadurch eignet sich das Thermometer auch für Anwendungen, bei denen Temperaturen unter Unter- oder Überdruck zuverlässig überwacht werden sollen.
Der eingesetzte Pt100-Messeinsatz nach DIN EN 60751 in Klasse B gehört zu den bewährten Standards der industriellen Temperaturmesstechnik. In Verbindung mit der Zweileiterschaltung ergibt sich eine klassische und praxiserprobte Lösung für viele gängige Messaufgaben. Der Messbereich von -50 bis +400 °C erweitert die Einsatzmöglichkeiten zusätzlich und macht diese Ausführung auch für höhere Temperaturen interessant.
Typische Einsatzbereiche
- Anlagenbau
- Maschinenbau
- Energietechnik
- Wärmetechnik
- Versorgungstechnik
- Verfahrenstechnik
- industrielle Betriebstechnik
Maße
| Breite | 6 cm |
|---|---|
| Höhe | 5 cm |
| Länge | 21 cm |
Gewicht
| Gewicht | 200 g |
|---|
Weitere Eigenschaften
| Einbaulänge in mm | 150 mm |
|---|---|
| Messeinsatz | 2x Pt 100 Zweileiterschaltung |
| Prozessanschluss Verschraubung | G 1/2 |
| Temperaturbereich | -50°C ... +400°C |
| Ursprungsland | DE |
| Zolltarifnummer | 90251900 |
|
Anschlusskopf: |
Form J, Alu-Druckguss, M16 × 1,5; IP65, Umgebungstemperatur -40 bis +100 °C Achtung: reduzierte Umgebungstemperatur beim Einsatz von Messumformern, Typenblatt 707030 Sofern es die Bauform erlaubt, werden für SIL- und PL-Anwendungen (Typenzusätze 658 und 659) gelbe Anschlussköpfe verwendet. Ausnahmen bilden Fühler für den Einsatz in alkalischer Umgebung und Fühler, bei denen die LABS-Freiheit zwingend erforderlich ist. |
|
Prozessanschluss: |
Gewinde, Edelstahl 1.4571 |
|
Schutzrohr: |
Edelstahl 1.4571, Ø 6 mm und Ø 8 mm |
|
Messeinsatz: |
Pt100-Temperatursensor, DIN EN 60751:2009 / IEC 60751:2008, Klasse B, Zweileiterschaltung |
|
Ansprechzeiten: |
t0,5 = 8 s, t0,9 = 20 s, in Wasser 0,4 m/s, Ø 8 mm t0,5 = 5 s, t0,9 = 12 s, in Wasser 0,4 m/s, Ø 6 mm t0,5 = 40 s, t0,9 = 110 s, in Luft 3,0 m/s, Ø 6 mm t0,5 = 2 s, t0,9 = 5 s, in Wasser 0,4 m/s, Ø 6 mm abgesetzt auf Ø 3,5 mm t0,5 = 25 s, t0,9 = 85 s, in Luft 3,0 m/s, Ø 6 mm abgesetzt auf Ø 3,5 mm t0,5 = 1 s, t0,9 = 2 s, in Wasser 0,4 m/s, Ø 6 mm abgesetzt auf Ø 2,6 mm t0,5 = 18 s, t0,9 = 65 s, in Luft 3,0 m/s, Ø 6 mm abgesetzt auf Ø 2,6 mm |
|
Messumformer: |
analoger Messumformer, Ausgang 4 bis 20 mA, Typenblatt 707030 |
|
Zubehör: |
Schutzhülse, Typenblatt 909710 |
