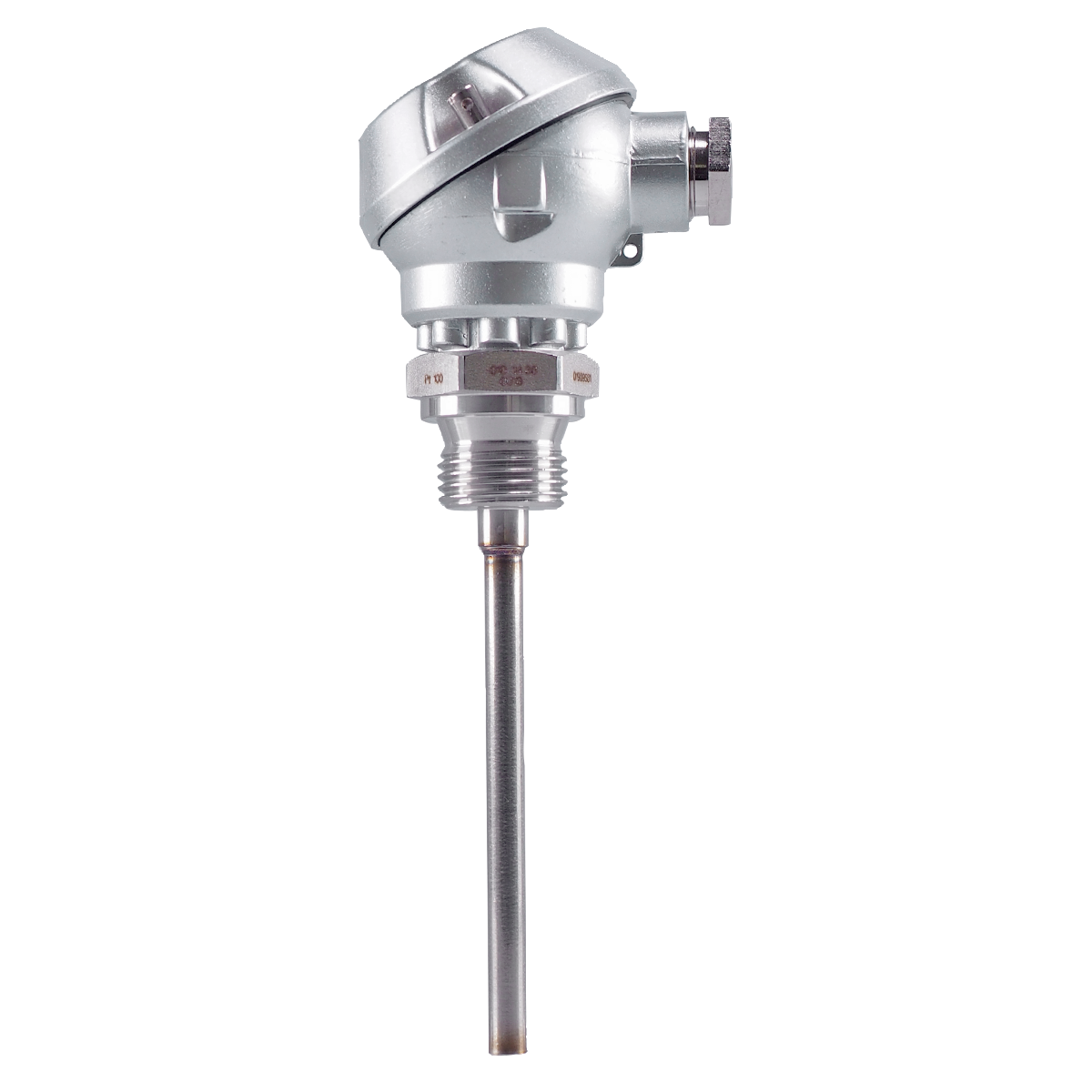

JUMO Einschraub-Widerstandsthermometer mit Anschlusskopf Form J, mit durchgehendem Schutzrohr
146,20 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 28 Tagen, Lieferzeit 1-2 Tage
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "JUMO Einschraub-Widerstandsthermometer mit Anschlusskopf Form J, mit durchgehendem Schutzrohr "
Widerstandsthermometer von JUMO mit Einschraubmontage für kompakte Einbausituationen mit Messbereich -50 bis +400 °C
JUMO Einschraub-Widerstandsthermometer mit Anschlusskopf Form J und durchgehendem Schutzrohr – eine kompakte Ausführung für die Temperaturmessung, Typ: 902030/10-402-1003-1-6-50-103/000
Nicht jede Messstelle braucht eine lange Einbaulänge. Genau für kompaktere Einbausituationen ist dieses JUMO Einschraub-Widerstandsthermometer mit 50 mm Schutzrohrlänge eine passende Lösung. Es eignet sich für Temperaturmessungen in flüssigen und gasförmigen Medien und deckt einen Bereich von -50 bis +400 °C ab. Hiermit erhalten Sie eine Ausführung von JUMO für die Temperaturmessung, die sich gut für viele technische Anwendungen eignet, bei denen Zuverlässigkeit und eine kompakte Bauform essenziell wichtig sind.
Ausgestattet ist diese Variante mit einem Pt100-Temperatursensor in Zweileiterschaltung, einem durchgehenden Schutzrohr mit 6 mm Durchmesser, Anschlusskopf Form J und einer Verschraubung G 3/8. Dadurch lässt sich das Thermometer sicher in die Messstelle integrieren und eignet sich gut für Anwendungen, bei denen eine kompakte, robuste und dauerhaft einsetzbare Ausführung gefragt ist.
Technische Daten
- Ausführung: Einschraub-Widerstandsthermometer mit Anschlusskopf Form J und durchgehendem Schutzrohr
- Messeinsatz: Pt100
- Schaltungsart: Zweileiterschaltung
- Toleranzklasse: Klasse B
- Messbereich: -50 bis +400 °C
- Schutzrohrdurchmesser: 6 mm
- Einbaulänge: 50 mm
- Prozessanschluss: G 3/8
- Anschlusskopf: Form J
- Typenzusatz: ohne
Besonderheiten und weitere Informationen zum JUMO Widerstandsthermometer
Gerade bei kleineren Messstellen, beengten Einbauräumen oder kürzeren Eintauchtiefen kann diese Bauform Vorteile bieten. Die 50 mm Einbaulänge ist dann sinnvoll, wenn die Temperatur nahe an der Einbaustelle erfasst werden soll. Das durchgehende Schutzrohr unterstützt dabei eine stabile und bewährte Konstruktion für den laufenden Betrieb.
Der eingesetzte Pt100 nach DIN EN 60751 in Klasse B gehört zu den klassischen Standards in der industriellen Temperaturmesstechnik. In Verbindung mit der Zweileiterschaltung entsteht eine praxiserprobte Lösung für viele gängige Messaufgaben. Gerade bei Anwendungen, in denen Temperaturwerte kontinuierlich überwacht werden sollen, ist diese Ausführung eine solide Wahl.
Vorteile dieser JUMO Temperaturmessung
- kompakte Einbaulänge von 50 mm
- geeignet für Temperaturen von -50 bis +400 °C
- durchgehendes Schutzrohr für eine robuste Bauweise
- Anschlusskopf Form J für geschützten elektrischen Anschluss
- sicherer Einbau über Verschraubung G 3/8
- bewährter Pt100-Sensor in Zweileiterschaltung
Typische Einsatzbereiche
- kompakte Messstellen in technischen Anlagen
- Temperaturüberwachung in Rohrleitungen und Behältern
- Maschinen- und Anlagenbau
- Wärme- und Versorgungstechnik
- allgemeine Industrieanwendungen
JUMO-Bestellschlüssel:
Ein JUMO-Bestellschlüssel identifiziert ein spezifisches Messgerät oder Bauteil eindeutig anhand seiner Konfiguration.
Den genauen JUMO-Bestellschlüssel für Ihre Geräte-Konfiguration finden Sie im entsprechenden Typenblatt ab Seite 4. Dieses finden Sie unter Downloads am Produkt.
Häufige Fragen
Es misst zuverlässig Temperaturen in Flüssigkeiten und Gasen in technischen Anlagen.
Ja, es misst sicher von -50 bis +400 °C in vielen Industrieanwendungen.
Ja, es ist für Unter- und Überdruck in geschlossenen Systemen geeignet.
Ja, es wird häufig im Heizungs-, Ofen- und Wärmetechnikbereich eingesetzt.
Einfach einschrauben über den G ½ Anschluss direkt in die Messstelle.
Der Anschlusskopf schützt die Verbindung zuverlässig vor Staub und Feuchtigkeit.
Maße
| Breite | 6 cm |
|---|---|
| Höhe | 5 cm |
| Länge | 21 cm |
Gewicht
| Gewicht | 200 g |
|---|
Weitere Eigenschaften
| Einbaulänge in mm | 50 mm |
|---|---|
| Messeinsatz | 1x Pt 100 Zweileiterschaltung |
| Prozessanschluss Verschraubung | G 3/8 |
| Temperaturbereich | -50°C ... +400°C |
| Zolltarifnummer | 90251900 |
|
Anschlusskopf: |
Form J, Alu-Druckguss, M16 × 1,5; IP65, Umgebungstemperatur -40 bis +100 °C Achtung: reduzierte Umgebungstemperatur beim Einsatz von Messumformern, Typenblatt 707030 Sofern es die Bauform erlaubt, werden für SIL- und PL-Anwendungen (Typenzusätze 658 und 659) gelbe Anschlussköpfe verwendet. Ausnahmen bilden Fühler für den Einsatz in alkalischer Umgebung und Fühler, bei denen die LABS-Freiheit zwingend erforderlich ist. |
|
Prozessanschluss: |
Gewinde, Edelstahl 1.4571 |
|
Schutzrohr: |
Edelstahl 1.4571, Ø 6 mm und Ø 8 mm |
|
Messeinsatz: |
Pt100-Temperatursensor, DIN EN 60751:2009 / IEC 60751:2008, Klasse B, Zweileiterschaltung |
|
Ansprechzeiten: |
t0,5 = 8 s, t0,9 = 20 s, in Wasser 0,4 m/s, Ø 8 mm t0,5 = 5 s, t0,9 = 12 s, in Wasser 0,4 m/s, Ø 6 mm t0,5 = 40 s, t0,9 = 110 s, in Luft 3,0 m/s, Ø 6 mm t0,5 = 2 s, t0,9 = 5 s, in Wasser 0,4 m/s, Ø 6 mm abgesetzt auf Ø 3,5 mm t0,5 = 25 s, t0,9 = 85 s, in Luft 3,0 m/s, Ø 6 mm abgesetzt auf Ø 3,5 mm t0,5 = 1 s, t0,9 = 2 s, in Wasser 0,4 m/s, Ø 6 mm abgesetzt auf Ø 2,6 mm t0,5 = 18 s, t0,9 = 65 s, in Luft 3,0 m/s, Ø 6 mm abgesetzt auf Ø 2,6 mm |
|
Messumformer: |
analoger Messumformer, Ausgang 4 bis 20 mA, Typenblatt 707030 |
|
Zubehör: |
Schutzhülse, Typenblatt 909710 |
