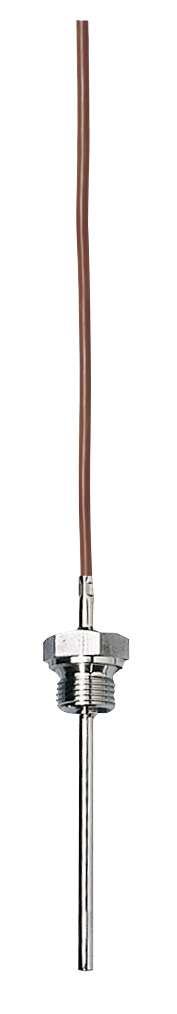

JUMO Einschraub-Widerstandsthermometer mit Anschlussleitung, loser Verschraubung und abgesetzem Schutzrohr

Artikelnummer: 802003

Produktinformationen "JUMO Einschraub-Widerstandsthermometer mit Anschlussleitung, loser Verschraubung und abgesetzem Schutzrohr "

Einschraub-Widerstandsthermometer mit Anschlussleitung, loser Verschraubung und abgesetztem Schutzrohr

Typ: 902050/30-380-1001-1-5,4-27,5-114-11-2500/316

  • Anschlussleitungen Silikon
  • Temperaturbereich von -50 bis +200 °C
  • Mit loser Verschraubung
  • Einfach-Widerstandsthermometer
  • 1x Pt 100 in Dreileiterschaltung
  • Toleranzklasse nach DIN EN 60 751: Klasse B (Standard)
  • Schutzrohrdurchmesser: 5,4mm auf 3,3mm abgesetzt
  • Einbaulänge 27,5 mm
  • Prozessanschluss: Verschraubung M 10 x 1
  • Anschlussleitungsende: Aderendhülsen nach DIN 46 228 Teil 4 (Standard)
  • Anschlussleitungslänge: 2500 mm
  • Typenzusatz: Knickschutz Schlauch

Das Einschraub-Widerstandsthermometer mit Anschlussleitung ist speziell konzipiert für den Einsatz in verschiedenen Branchen wie der Klima- und Kältetechnik, dem Heizungs-, Ofen- und Apparatebau. Es bietet eine präzise Temperaturmessung sowohl in flüssigen als auch gasförmigen Medien.

Die Einbauform dieses Thermometers gewährleistet eine zuverlässige Dichtigkeit, selbst unter extremen Bedingungen von Unter- und Überdruck. Die Einsatzmöglichkeiten erstrecken sich von trockenen bis hin zu feuchten Umgebungen und ermöglichen je nach Ausführung eine präzise Temperaturmessung im Bereich von -50 bis +400 °C.

Die Anschlussleitung dieses Einschraub-Widerstandsthermometers ist in verschiedenen Materialien erhältlich, darunter PVC, Silikon, PTFE und Metallgeflecht. Diese Vielfalt ermöglicht es, die passende Variante Ihrer Anwendung auszuwählen. Der Übergang der Anschlussleitung ist zugentlastet, und optional kann ein Knickschutz angebracht werden, um die Langlebigkeit der Verbindung zu gewährleisten.

Der Messeinsatz ist serienmäßig mit einem Pt 100-Temperatureinsatz gemäß DIN EN 60 751, Klasse B in Zweileiterschaltung ausgestattet. Wahlweise kann der Messeinsatz auch mit Pt 500 oder Pt 1000 ausgewählt werden.

Darüber hinaus kann der Anschluss wahlweise in Drei- und Vierleiterschaltung erfolgen, um den individuellen Anforderungen gerecht zu werden.

Maße

Breite 20 cm
Höhe 2 cm
Länge 23 cm

Gewicht

Gewicht 65 g

Weitere Eigenschaften

Anschlussleitung Silikon
Einbaulänge in mm 27,5 mm
Messeinsatz 1x Pt 100 Dreileiterschaltung
Prozessanschluss Verschraubung M10x1
Temperaturbereich -50°C ... +200°C
Ursprungsland DE
Verschraubung Lose Verschraubung
Zolltarifnummer 90251900
Technische Daten:

Anschluss:

Leitungsenden blank abisoliert, mit Aderendhülsen, mit Steckhülsen oder mehrpoliger Steckverbindung lieferbar


Anschlussleitung:

PVC, Umgebungstemperatur -5 ... +80°C (+105°C) Silikon, Umgebungstemperatur -50 ... +180°C PTFE, Umgebungstemperatur -190 ... +260°C Metallgeflecht, Umgebungstemperatur -50 ... +350°C Anschlussleitung als Option abgeschirmt lieferbar


Prozessanschluss:

Gewinde, Edelstahl 1.4571


Schutzrohr:

Edelstahl 1.4571 (Typ 902050/30 Inconel 2.4816), Ø 5mm, Ø 5,4mm, Ø 6mm und Ø 8mm


Messeinsatz:

Pt 100-Temperatursensor, DIN EN 60 751, Kl. B, Zweileiterschaltung


Ansprechzeiten:

t0,5 ca. 2s, t0,9 ca. 6s, in Wasser 0,2m/s, Ø 6mm
