| Breite | 2,6 cm |
| Höhe | 2,6 cm |
| Länge | 7,6 cm |
| Gewicht | 0,1 kg |
| Einbaulänge in mm | 50 mm |
| Messeinsatz | 1x Pt 100 Vierleiterschaltung |
| Prozessanschluss Verschraubung | G 1/2 |
| Temperaturbereich | -50°C ... +200°C |
| Ursprungsland | DE |
| Zolltarifnummer | 90251900 |
JUMO Einschraub-Widerstandsthermometer ohne Messumformer, Anschluss M12 x 1-Maschinenstecker
112,20 €
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Zahlungsarten
Individuelles Angebot anfordern (ab 5 Stück)
Bei größeren Bestellmengen erstellen wir Ihnen gerne ein individuelles Angebot. Fordern Sie jetzt Ihr individuelles Angebot auf Basis der gewünschten Menge im Warenkorb an – schnell, transparent und exakt auf Ihren Bedarf zugeschnitten. So erhalten Sie den besten Preis für Ihre geplante Bestellung.
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Lieferung & Versand
- Standardversand: 3–5 Werktage innerhalb Deutschlands
- Expressversand auf Anfrage verfügbar
- Internationale Lieferung in die EU und Schweiz möglich
- Kein Versand von Heyl-Produkten nach Spanien, Frankreich und Portugal
- Gefahrgutversand nach ADR-Vorschriften
- 3 % Online-Rabatt auf Produkte von HEYL, HORIBA, JUMO und MILWAUKEE
Persönliche Beratung
Unsere Experten beraten Sie gerne zu Wasseraufbereitung, Messtechnik und Sterilgutaufbereitung.
Technische Beratung für Industrie, Labor und Gebäudetechnik — Ihr Spezialist für Wasseranalytik und Prozesswasseraufbereitung.
KontaktformularQuick-Infos
| Breite | 2,6 cm |
| Höhe | 2,6 cm |
| Länge | 7,6 cm |
| Gewicht | 0,1 kg |
| Einbaulänge in mm | 50 mm |
| Messeinsatz | 1x Pt 100 Vierleiterschaltung |
| Prozessanschluss Verschraubung | G 1/2 |
| Temperaturbereich | -50°C ... +200°C |
| Ursprungsland | DE |
| Zolltarifnummer | 90251900 |
Produktinformationen "JUMO Einschraub-Widerstandsthermometer ohne Messumformer, Anschluss M12 x 1-Maschinenstecker "
JUMO Widerstandsthermometer mit Einschraubmontage zur Temperaturmessung in beengten Einbausituationen

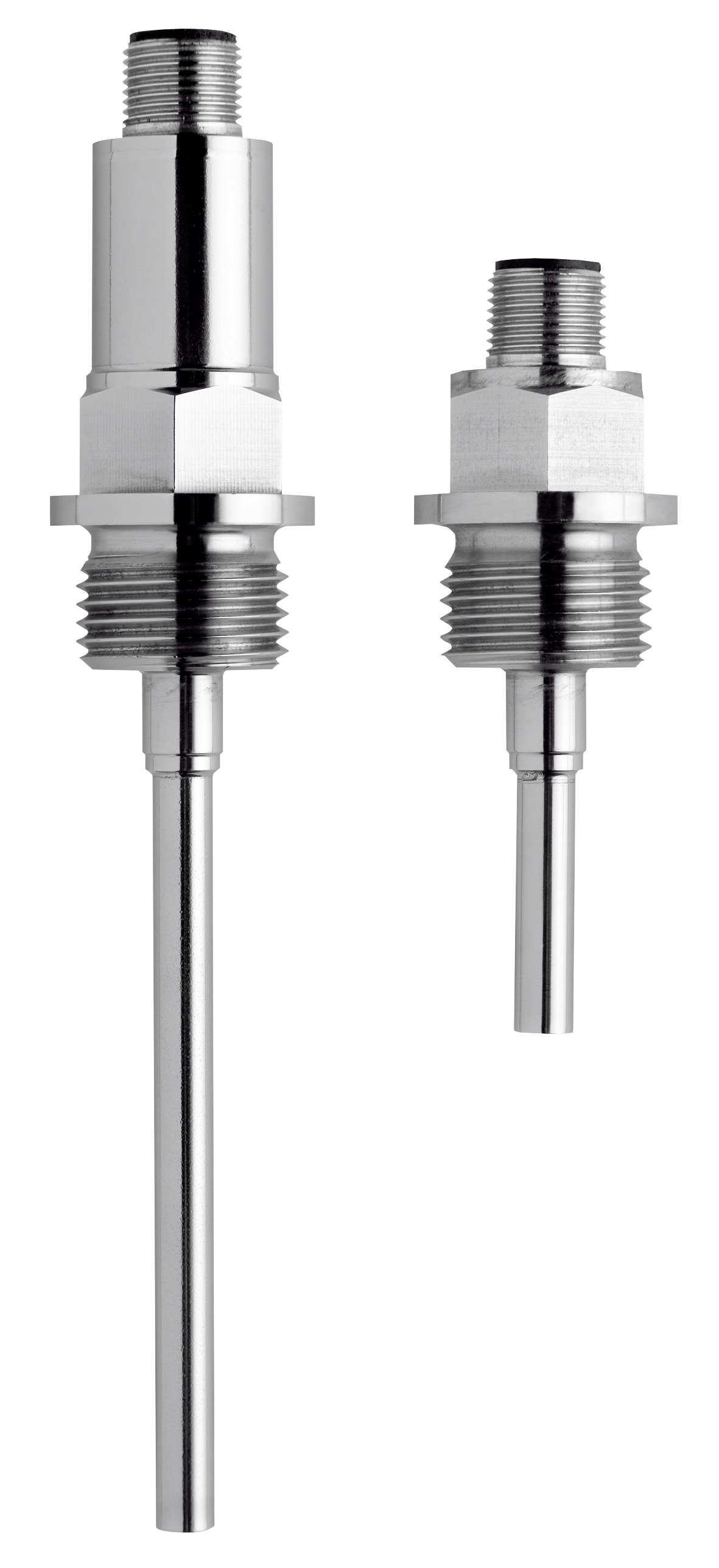

JUMO Dtrans T100 Einschraub-Widerstandsthermometer ohne Messumformer mit Anschluss M12 x 1-Maschinenstecker, Typ: 902815/10-380-1011-3-6-50-104-24/000
Wenn in einer Anlage wenig Platz zur Verfügung steht, ist eine kompakte Sensorausführung oft die bessere Wahl. Genau dafür ist dieses JUMO Dtrans T100 Einschraub-Widerstandsthermometer ausgelegt. Mit 50 mm Einbaulänge, 6 mm Schutzrohrdurchmesser und Prozessanschluss G 1/2 eignet sich diese Variante besonders für platzsparende Einbausituationen in industriellen Anwendungen.
Für die Temperaturerfassung arbeitet das Gerät mit einem Pt100 in Vierleiterschaltung. In dieser Ausführung ist außerdem die Toleranzklasse AA umgesetzt, wodurch die Variante besonders interessant für Anwendungen ist, bei denen hohe Messgenauigkeit gefragt ist. Der Messbereich von -50 bis +200 °C deckt viele typische Temperaturaufgaben in flüssigen und gasförmigen Medien ab.
Dank der vorhandenen USB-Schnittstelle und der robusten Bauform ist für viele technische Anwendungen einsetzbar.
Technische Daten
- Ausführung: Einschraub-Widerstandsthermometer ohne Messumformer
- Messeinsatz: 1x Pt100
- Schaltungsart: Vierleiterschaltung
- Toleranzklasse: Klasse AA
- Messbereich: -50 bis +200 °C
- Schutzrohrdurchmesser: 6 mm
- Einbaulänge: 50 mm
- Prozessanschluss: G 1/2
- Anschluss: M12 x 1-Maschinenstecker
- Schutzrohrwerkstoff: Edelstahl 316 L (1.4404/1.4435)
- Schutzart: IP67 mit aufgestecktem Maschinenstecker
- Typenzusatz: ohne
- Konfiguration: USB-Schnittstelle mit Setup-Programm
Vorteile und technische Besonderheiten dieser JUMO Temperaturmessung
- kompakte Bauform mit 50 mm Einbaulänge
- hohe Genauigkeit durch Toleranzklasse AA
- M12 x 1-Maschinenstecker für schnelle und saubere Anbindung
- Schutzart IP67 bei aufgestecktem Maschinenstecker
- Schutzrohr aus Edelstahl 316 L
- USB-Schnittstelle zur Konfiguration mit Setup-Programm
Statt einer klassischen Anschlussleitung kommt hier ein M12 x 1-Maschinenstecker zum Einsatz. Das ist vor allem dann praktisch, wenn eine saubere, steckbare und im Alltag schnell anschließbare Lösung benötigt wird. Mit Schutzart IP67 bei aufgestecktem Maschinenstecker eignet sich die Ausführung auch für Einsatzbereiche, in denen eine geschützte elektrische Verbindung wichtig ist.
Auch der Werkstoff dieser Variante ist auf den industriellen Einsatz abgestimmt. Das Schutzrohr besteht aus Edelstahl 316 L in den Werkstoffen 1.4404 beziehungsweise 1.4435. Dadurch ergibt sich eine robuste und beständige Ausführung für viele technische Anwendungen. Der G 1/2-Prozessanschluss unterstützt zusätzlich eine sichere Einbindung in die Messstelle.
Ein weiterer praktischer Punkt ist die USB-Schnittstelle zur Konfiguration mit Setup-Programm. Damit lässt sich das Gerät bequem parametrieren, was die Anpassung an unterschiedliche Anforderungen erleichtert. Gerade in technischen Anwendungen, in denen Einstellungen gezielt angepasst werden sollen, ist das ein nützlicher Vorteil.
Typische Einsatzbereiche
- kompakte industrielle Messstellen
- Maschinen- und Anlagenbau
- Temperaturüberwachung in Rohrleitungen und Behältern
- technische Anwendungen mit steckbarer Sensoranbindung
JUMO-Bestellschlüssel:
Ein JUMO-Bestellschlüssel identifiziert ein spezifisches Messgerät oder Bauteil eindeutig anhand seiner Konfiguration.
Den genauen JUMO-Bestellschlüssel für Ihre Geräte-Konfiguration finden Sie im entsprechenden Typenblatt ab Seite 11. Dieses finden Sie unter Downloads am Produkt.
Häufige Fragen
Es eignet sich zur Temperaturmessung in Flüssigkeiten und Gasen in technischen Anlagen.
Ja, der M12-Steckanschluss ermöglicht eine schnelle und saubere Verbindung.
Ja, es ist für die Temperaturüberwachung in Rohrleitungen und Behältern ausgelegt.
Mit angeschlossenem Stecker bietet es einen zuverlässigen Schutz nach IP67.
Es misst Temperaturen zuverlässig von -50 bis +200 °C.
Ja, es wird häufig im Maschinen- und Anlagenbau eingesetzt.
Ja, über die USB-Schnittstelle lassen sich Einstellungen bequem konfigurieren.
Das Thermometer verfügt über einen G 1/2 Prozessanschluss für die sichere Montage an der Messstelle.
|
Elektrischer Anschluss: |
Maschinenstecker M12 × 1, 4-polig nach IEC 60947-5-2 |
|
Prozessanschlüsse: |
Verschraubung G 3/8" Verschraubung G 1/2" Verschraubung G 1/2" mit CIP-gerechtem Dichtkonus Verschraubung G 1/2" mit CIP-gerechtem PEEK-Dichtkonus Kegelstutzen mit Überwurfmutter (Milchrohrverschraubung) Klemmstutzen (Clamp) DIN 32676 Kugeleinschweißmuffe mit Klemmverschraubung Einschweißmuffe mit CIP-gerechtem Dichtkonus VARIVENT®a-Anschlüsse* Kugeleinschweißhülse JUMO PEKA – Hygienischer Prozessanschluss |
|
Schutzrohre: |
Edelstahl 316 L, Wst.-Nr. 1.4404/1.4435 Edelstahl 316 Ti, Wst.-Nr. 1.4571 (auf Anfrage) |
|
Schutzart: |
IP67 nach DIN EN 60529 mit aufgesteckem Maschinenstecker |
|
Ansprechzeiten |
Schutzrohr Standard t0,5 = 5 s; t0,9 = 12 s; in Wasser 0,4 m/s Schutzrohr abgesetzt t0,5 = 2 s; t0,9 = 5 s; in Wasser 0,4 m/s Schutzrohr Standard t0,5 = 40 s; t0,9 = 110 s; in Luft 3,0 m/s Schutzrohr abgesetzt t0,5 = 21 s; t0,9 = 70 s; in Luft 3,0 m/s Frontbündiger Sensor PA 387 t0,5 = 140 s; t0,9 = 380 s; in Luft 3,0 m/s Frontbündiger Sensor PA 388 t0,5 = 0,7 s; t0,9 = 6 s; in Wasser 0,4 m/s |
