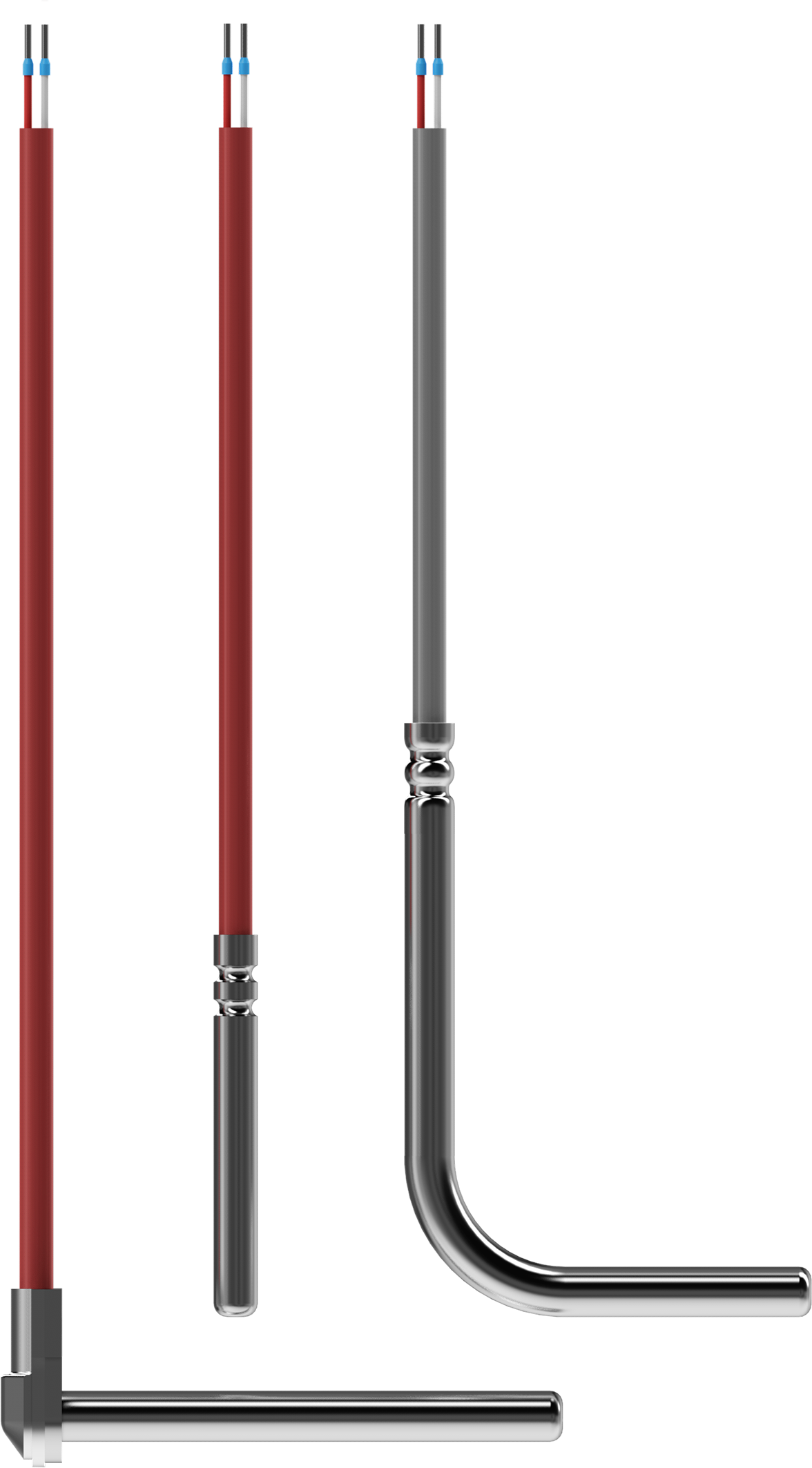

JUMO Einsteck-Widerstandsthermometer mit Anschlussleitung, Schutzrohr aus Edelstahl
58,90 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 28 Tagen, Lieferzeit 1-2 Tage
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "JUMO Einsteck-Widerstandsthermometer mit Anschlussleitung, Schutzrohr aus Edelstahl"
Einsteck-Widerstandsthermometer von JUMO mit Pt100 in Zweileiterschaltung für Einsatztemperaturen von -5 bis +80 °C
JUMO Einsteck-Widerstandsthermometer mit gerader Anschlussleitung und Schutzrohr aus Edelstahl Typ: 902150/10-724-1003-1-6-50-11-2500/000
Dieses Einsteck-Widerstandsthermometer eignet sich für kompakte Messstellen in moderaten Temperaturbereichen. Mit Pt100 in Zweileiterschaltung, 50 mm Einbaulänge und 2500 mm PVC-Anschlussleitung ist diese Ausführung für zuverlässige Temperaturmessungen bis +80 °C ausgelegt.
Diese Ausführung ist für Messstellen gedacht, an denen die Temperatur nah am Einbauort erfasst werden soll und keine hohe thermische Belastung an der Anschlussleitung auftritt. Mit 50 mm Einbaulänge eignet sich dieses JUMO Einsteck-Widerstandsthermometer besonders für kompakte Einbausituationen, in denen wenig Platz vorhanden ist und eine klassische Temperaturmessung ausreicht.
Technische Daten
- Messeinsatz: 1 x Pt100
- Schaltungsart: Zweileiterschaltung
- Einsatztemperatur / Anschlussleitung: -5 bis +80 °C / PVC
- Einbaulänge: 50 mm
- Hinweis: nicht bei Ø < 6 mm
- Leitungslänge: 2500 mm
- Toleranzklasse: Klasse B
- Schutzrohrdurchmesser: 6 mm
- Anschlussende: Aderendhülsen
- Typenzusatz: ohne
Vorteile und technische Besonderheiten des JUMO Widerstandthermometers
- gut geeignet für moderate Temperaturbereiche bis +80 °C
- 50 mm Einbaulänge für kompakte Einbausituationen
- bewährter Pt100 für klassische Temperaturmessaufgaben
- praktische Ausführung für Anwendungen ohne hohe thermische Belastung
- robuste Bauweise mit Edelstahl-Schutzrohr
- geeignet für trockene und feuchte Umgebungen
Zum Einsatz kommt ein Pt100 in Zweileiterschaltung. Diese bewährte Sensorausführung eignet sich für viele gängige Messaufgaben in technischen Anwendungen. In Verbindung mit der PVC-Anschlussleitung ist die Variante für Einsatztemperaturen von -5 bis +80 °C ausgelegt und damit vor allem für moderate Temperaturbereiche interessant.
Mit 2500 mm Leitungslänge bietet diese Version ausreichend Spielraum für die Montage. Das ist besonders praktisch, wenn Sensor und Anschlussstelle nicht direkt nebeneinander liegen und die Leitung flexibel verlegt werden soll. Gleichzeitig bleibt die Ausführung durch die gerade Anschlussleitung einfach in der Handhabung und gut in unterschiedliche Einbausituationen integrierbar.
Typische Einsatzbereiche
- kompakte Messstellen in technischen Geräten
- Anwendungen mit normalen Umgebungstemperaturen
- Heizung, Klima und Lüftung
- Klimaschränke
- Apparatebau
- Messstellen mit längerer Anschlussdistanz
JUMO-Bestellschlüssel:
Ein JUMO-Bestellschlüssel identifiziert ein spezifisches Messgerät oder Bauteil eindeutig anhand seiner Konfiguration.
Den genauen JUMO-Bestellschlüssel für Ihre Geräte-Konfiguration finden Sie im entsprechenden Typenblatt ab Seite 5. Dieses finden Sie unter Downloads am Produkt.
Häufige Fragen
Die Einstecktiefe hängt vom Modell ab – z.B. 45 mm, 50 mm oder 60 mm.
Je nach Ausführung variiert der Temperaturbereich. Z. B. das Thermometer mit der Artikelnummer 802051 misst Temperaturen von -50 °C bis +400 °C und eignet sich damit auch für höhere Temperaturbereiche.
Ja, durch die kurze Einbaulänge von 45 mm, 50 mm und 60 mm kann es auch bei wenig Platz eingebaut werden.
Ja, es ist für die Temperaturmessung in flüssigen und gasförmigen Medien ausgelegt.
Die Anschlussleitung ist 1,5 Meter oder 2,5 Meter lang und eignet sich für viele typische Einbausituationen.
Das Metallgeflecht schützt die Leitung im täglichen Einsatz und ist für höhere Temperaturen geeignet.
Ja, die robuste Ausführung mit Edelstahl-Schutzrohr wurde für technische und industrielle Anwendungen entwickelt.
Die Abschirmung unterstützt eine zuverlässige Übertragung des Messsignals, auch in technischen Umgebungen.
Maße
| Breite | 17 cm |
|---|---|
| Höhe | 2 cm |
| Länge | 17 cm |
Gewicht
| Gewicht | 87 g |
|---|
Weitere Eigenschaften
| Anschlussleitung | PVC |
|---|---|
| Einbaulänge in mm | 50 mm |
| Messeinsatz | 1x Pt 100 Zweileiterschaltung |
| Schutzrohrdurchmesser | 6 mm |
| Temperaturbereich | -5°C ... +80°C |
| Ursprungsland | DE |
| Zolltarifnummer | 90251900 |
| Elektrischer Anschluss | Beschreibung |
|---|---|
| Anschlusselement |
Anschlussleitung mit blank abisoliertem Leitungsende Anschlussleitung mit verzinnten Anschlussdrähten Anschlussleitung mit Aderendhülsen Anschlussleitung mit M12-Steckverbinder Anschlussleitung mit mehrpoliger Steckverbindung |
| Zulässige Umgebungstemperatur der Anschlussleitung | Temperaturbereich |
|---|---|
| PVC | -5 bis +80 °C |
| Silikon | -50 bis +180 °C |
| PTFE | -50 bis +260 °C |
| Metallgeflecht | -50 bis +260 °C |
| Glasseide | -50 bis +400 °C |
| Merkmal | Beschreibung |
|---|---|
|
Werkstoffe Isolationsmaterial Anschlussleitung |
PVC Silikon PTFE Metallgeflecht Glasseide |
| Schutzrohr | Edelstahl |
| Anschlussleitung | Zugentlastet |
| Schutzrohr |
Ø 3 mm Ø 4 mm Ø 5 mm Ø 6 mm |
|
Ansprechzeiten In Wasser 0,4 m/s In Luft 3,0 m/s |
t0,5 ≈ 4 s, t0,9 ≈ 10 s, Ø 6 mm t0,5 ≈ 32 s, t0,9 ≈ 98 s, Ø 6 mm |
| Messeinsatz |
DIN EN IEC 60751 1× Pt100 in Zweileiterschaltung 1× Pt100 in Dreileiterschaltung 1× Pt100 in Vierleiterschaltung 1× Pt1000 in Zweileiterschaltung 2× Pt100 in Zweileiterschaltung 2× Pt100 in Dreileiterschaltung 2× Pt1000 in Zweileiterschaltung |
| Toleranzklasse |
Klasse B (Standard) Klasse A Klasse AA |
