| Breite | 20 cm |
| Höhe | 2 cm |
| Länge | 20 cm |
| Gewicht | 0,1 kg |
| Anschlussleitung | Metallgeflecht |
| Einbaulänge in mm | 50 mm |
| Messeinsatz | 1x Pt 100 Dreileiterschaltung |
| Schutzrohrdurchmesser | 6 mm |
| Temperaturbereich | -50°C ... +260°C |
| Ursprungsland | DE |
| Zolltarifnummer | 90251900 |

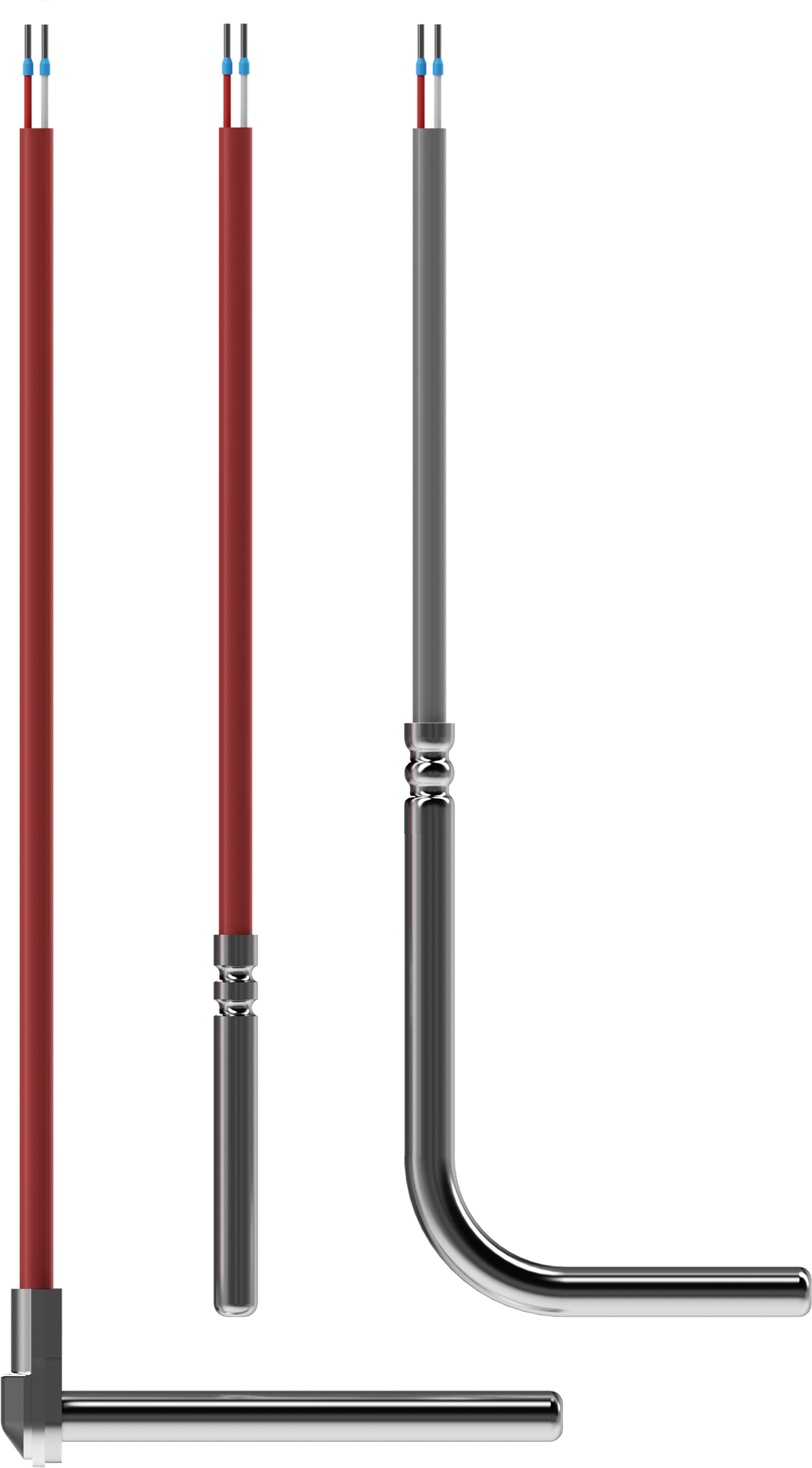

JUMO Einsteck-Widerstandsthermometer mit Anschlussleitung, Schutzrohr aus Edelstahl
87,60 €
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Zahlungsarten
Individuelles Angebot anfordern (ab 5 Stück)
Bei größeren Bestellmengen erstellen wir Ihnen gerne ein individuelles Angebot. Fordern Sie jetzt Ihr individuelles Angebot auf Basis der gewünschten Menge im Warenkorb an – schnell, transparent und exakt auf Ihren Bedarf zugeschnitten. So erhalten Sie den besten Preis für Ihre geplante Bestellung.
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Lieferung & Versand
- Standardversand: 3–5 Werktage innerhalb Deutschlands
- Expressversand auf Anfrage verfügbar
- Internationale Lieferung in die EU und Schweiz möglich
- Kein Versand von Heyl-Produkten nach Spanien, Frankreich und Portugal
- Gefahrgutversand nach ADR-Vorschriften
- 3 % Online-Rabatt auf Produkte von HEYL, HORIBA, JUMO und MILWAUKEE
Persönliche Beratung
Unsere Experten beraten Sie gerne zu Wasseraufbereitung, Messtechnik und Sterilgutaufbereitung.
Technische Beratung für Industrie, Labor und Gebäudetechnik — Ihr Spezialist für Wasseranalytik und Prozesswasseraufbereitung.
KontaktformularQuick-Infos
| Breite | 20 cm |
| Höhe | 2 cm |
| Länge | 20 cm |
| Gewicht | 0,1 kg |
| Anschlussleitung | Metallgeflecht |
| Einbaulänge in mm | 50 mm |
| Messeinsatz | 1x Pt 100 Dreileiterschaltung |
| Schutzrohrdurchmesser | 6 mm |
| Temperaturbereich | -50°C ... +260°C |
| Ursprungsland | DE |
| Zolltarifnummer | 90251900 |
Produktinformationen "JUMO Einsteck-Widerstandsthermometer mit Anschlussleitung, Schutzrohr aus Edelstahl"
Widerstandsthermometer mit Einsteckmechanismus von JUMO mit Einsatztemperatur -50 bis +260 °C und Anschlussleitung aus Metallgeflecht
JUMO Einsteck-Widerstandsthermometer mit Pt100 in Dreileiterschaltung und Schutzrohr aus Edelstahl Typ: 902150/10-388-1001-1-6-50-11-2500/315,317
Dieses JUMO Einsteck-Widerstandsthermometer eignet sich für kompakte Messstellen mit höherem Temperaturbereich und erhöhtem Anspruch an die Messgenauigkeit. Mit Pt100 in Dreileiterschaltung, 50 mm Einbaulänge, 2500 mm Metallgeflecht-Anschlussleitung sowie Knickschutz und Abschirmung ist diese Ausführung für robuste Temperaturmessungen bis +260 °C ausgelegt.
Diese Variante ist für kompakte Messstellen ausgelegt, bei denen trotz kurzer Einbaulänge eine möglichst genaue Temperaturerfassung gefragt ist. Mit 50 mm Einbaulänge eignet sich dieses Einsteck-Widerstandsthermometer besonders für Anwendungen, in denen wenig Platz vorhanden ist, die Messung aber trotzdem stabil und präzise erfolgen soll.
Im Sensor arbeitet ein Pt100 in Dreileiterschaltung. Das ist vor allem dann interessant, wenn Leitungseinflüsse besser berücksichtigt werden sollen als bei einer einfachen Zweileiterschaltung. Zusammen mit der Metallgeflecht-Anschlussleitung ist diese Ausführung für Einsatztemperaturen von -50 bis +260 °C ausgelegt und damit für Anwendungen geeignet, bei denen sowohl höhere Temperaturen als auch eine robuste Anschlussleitung wichtig sind.
Technische Daten
- Messeinsatz: 1 x Pt100
- Schaltungsart: Dreileiterschaltung
- Einsatztemperatur / Anschlussleitung: -50 bis +260 °C / Metallgeflecht
- Einbaulänge: 50 mm
- Hinweis: nicht bei Ø < 6 mm
- Leitungslänge: 2500 mm
- Toleranzklasse: Klasse B
- Schutzrohrdurchmesser: 6 mm
- Anschlussende: Aderendhülsen
- Typenzusatz: mit Knickschutz, Leitung abgeschirmt
Vorteile und technische Besonderheiten dieser JUMO Thermometer-Ausführung
- Dreileiterschaltung für eine genauere Temperaturerfassung
- geeignet für höhere Temperaturbereiche bis +260 °C
- Metallgeflecht-Leitung für robuste Einsatzbedingungen
- 2500 mm Anschlussleitung für flexible Leitungsführung
- abgeschirmte Leitung für zuverlässige Signalübertragung
- Knickschutz für mehr Schutz im täglichen Einsatz
- kompakte Einbaulänge von 50 mm für platzsparende Messstellen
- robuste Ausführung mit Edelstahl-Schutzrohr
Die 2500 mm lange Anschlussleitung schafft zusätzlichen Spielraum bei der Montage. Das ist praktisch, wenn zwischen Messstelle und Anschlussseite mehr Abstand liegt oder die Leitung flexibler durch die Anlage geführt werden muss. Gleichzeitig unterstützt das Metallgeflecht eine widerstandsfähige Ausführung für technische Umgebungen mit höheren thermischen Anforderungen.
Mit der abgeschirmten Leitung, welche mit zusätzlichem Knickschutz versehen ist, erhalten Sie mit dieser Ausführung eine besonders robuste und alltagstaugliche Temperaturvariante. Dadurch eignet sich das Thermometer gut für Messstellen, an denen die Signalübertragung zuverlässig bleiben soll und die Anschlussleitung im Betrieb gegen mechanische Belastung geschützt werden muss.
Typische Einsatzbereiche
- kompakte Messstellen mit erhöhten Anforderungen an die Messgenauigkeit
- technische Anwendungen mit höherer thermischer Belastung
- Apparate und Baugruppen mit begrenztem Einbauraum
- Temperaturüberwachung in flüssigen und gasförmigen Medien
- Anlagenbereiche mit längerer Anschlussdistanz
- Messstellen, an denen robuste und geschützte Anschlussleitungen benötigt werden
JUMO-Bestellschlüssel:
Ein JUMO-Bestellschlüssel identifiziert ein spezifisches Messgerät oder Bauteil eindeutig anhand seiner Konfiguration.
Den genauen JUMO-Bestellschlüssel für Ihre Geräte-Konfiguration finden Sie im entsprechenden Typenblatt ab Seite 5. Dieses finden Sie unter Downloads am Produkt.
Häufige Fragen
Die Einstecktiefe hängt vom Modell ab – z.B. 45 mm, 50 mm oder 60 mm.
Je nach Ausführung variiert der Temperaturbereich. Z. B. das Thermometer mit der Artikelnummer 802051 misst Temperaturen von -50 °C bis +400 °C und eignet sich damit auch für höhere Temperaturbereiche.
Ja, durch die kurze Einbaulänge von 45 mm, 50 mm und 60 mm kann es auch bei wenig Platz eingebaut werden.
Ja, es ist für die Temperaturmessung in flüssigen und gasförmigen Medien ausgelegt.
Die Anschlussleitung ist 1,5 Meter oder 2,5 Meter lang und eignet sich für viele typische Einbausituationen.
Das Metallgeflecht schützt die Leitung im täglichen Einsatz und ist für höhere Temperaturen geeignet.
Ja, die robuste Ausführung mit Edelstahl-Schutzrohr wurde für technische und industrielle Anwendungen entwickelt.
Die Abschirmung unterstützt eine zuverlässige Übertragung des Messsignals, auch in technischen Umgebungen.
| Elektrischer Anschluss | Beschreibung |
|---|---|
| Anschlusselement |
Anschlussleitung mit blank abisoliertem Leitungsende Anschlussleitung mit verzinnten Anschlussdrähten Anschlussleitung mit Aderendhülsen Anschlussleitung mit M12-Steckverbinder Anschlussleitung mit mehrpoliger Steckverbindung |
| Zulässige Umgebungstemperatur der Anschlussleitung | Temperaturbereich |
|---|---|
| PVC | -5 bis +80 °C |
| Silikon | -50 bis +180 °C |
| PTFE | -50 bis +260 °C |
| Metallgeflecht | -50 bis +260 °C |
| Glasseide | -50 bis +400 °C |
| Merkmal | Beschreibung |
|---|---|
|
Werkstoffe Isolationsmaterial Anschlussleitung |
PVC Silikon PTFE Metallgeflecht Glasseide |
| Schutzrohr | Edelstahl |
| Anschlussleitung | Zugentlastet |
| Schutzrohr |
Ø 3 mm Ø 4 mm Ø 5 mm Ø 6 mm |
|
Ansprechzeiten In Wasser 0,4 m/s In Luft 3,0 m/s |
t0,5 ≈ 4 s, t0,9 ≈ 10 s, Ø 6 mm t0,5 ≈ 32 s, t0,9 ≈ 98 s, Ø 6 mm |
| Messeinsatz |
DIN EN IEC 60751 1× Pt100 in Zweileiterschaltung 1× Pt100 in Dreileiterschaltung 1× Pt100 in Vierleiterschaltung 1× Pt1000 in Zweileiterschaltung 2× Pt100 in Zweileiterschaltung 2× Pt100 in Dreileiterschaltung 2× Pt1000 in Zweileiterschaltung |
| Toleranzklasse |
Klasse B (Standard) Klasse A Klasse AA |
