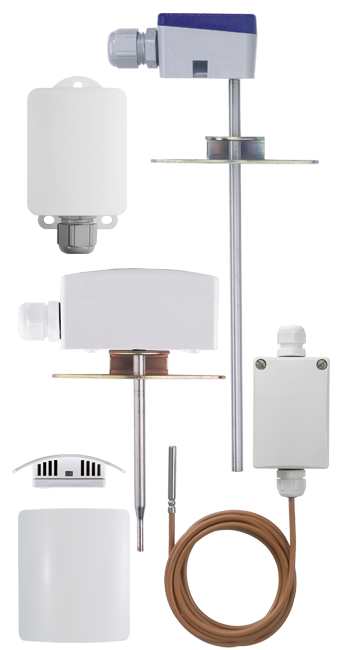

JUMO Wand-Widerstandsthermometer mit Innensensor Schutzart IP65
60,20 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 28 Tagen, Lieferzeit 1-2 Tage
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "JUMO Wand-Widerstandsthermometer mit Innensensor Schutzart IP65"
Wand-Widerstandsthermometer von JUMO mit Pt100 in Zweileiterschaltung und Einsatztemperatur -30 bis +90 °C
JUMO-Wand-Widerstandsthermometer mit Innensensor Schutzart IP65 Typ: 902520/21-573-1003-1/000
Das Wand-Widerstandsthermometer eignet sich für Temperaturmessungen in klimatechnischen Anwendungen mit erhöhter Schutzanforderung. Mit Pt100 in Zweileiterschaltung, einem Messbereich von -30 bis +90 °C und Schutzart IP65 ist diese Ausführung für kompakte Wandmessstellen in Innen- und geschützten Außenbereichen ausgelegt.
Diese Ausführung ist für Temperaturmessungen an der Wand vorgesehen und besonders dort sinnvoll, wo der Sensor geschützt im Gehäuse sitzt und gleichzeitig eine robuste Außenhülle benötigt wird.
Technische Daten
- Ausführung: Wand-Widerstandsthermometer mit Innensensor
- Messeinsatz: 1 x Pt100
- Schaltungsart: Zweileiterschaltung
- Messumformer: ohne
- Einsatztemperatur: -30 bis +90 °C
- Schutzart: IP65
Vorteile und technische Besonderheiten des JUMO Wand-Widerstandsthermometers
- kompakte Wandmontage mit integriertem Innensensor
- Schutzart IP65 für erhöhte Anforderungen an das Gehäuse
- geschlossene Bauform ohne herausragendes Fühlerelement
- Pt100-Sensor für bewährte Temperaturmessung
- geeignet für Temperaturen von -30 bis +90 °C
- direkte Einbindung ohne integrierten Messumformer
- gut geeignet für klimatechnische Anwendungen mit erhöhtem Schutzbedarf
Der Innensensor macht diese Variante vor allem für Messstellen interessant, an denen die Temperatur im direkten Umfeld des Gehäuses erfasst werden soll, ohne dass ein herausragendes Fühlerelement nötig ist. Das kann überall dort ein Vorteil sein, wo eine kompakte, geschlossene Bauform bevorzugt wird und der Sensor mechanisch besser geschützt bleiben soll.
Mit Schutzart IP65 ist die Ausführung deutlich robuster gegen Staub und Wasser geschützt als einfache Raumfühler. Dadurch eignet sie sich auch für Umgebungen, in denen das Gehäuse stärker beansprucht wird oder ein höherer Schutzgrad gefordert ist. Gerade in der Klimatechnik kann das bei Installationen in technisch anspruchsvolleren Bereichen sinnvoll sein.
Für die Temperaturerfassung kommt ein Pt100-Sensor in Zweileiterschaltung zum Einsatz. Diese bewährte Sensorausführung eignet sich für viele klassische Messaufgaben in der Temperaturmesstechnik. Da kein Messumformer integriert ist, passt diese Variante besonders gut zu Anwendungen, in denen der Sensor direkt an eine geeignete Regel- oder Auswerteeinheit angeschlossen werden soll.
Typische Einsatzbereiche
- Wandmontage in der Klimatechnik
- Temperaturüberwachung in technischen Innenbereichen
- geschützte Außenbereiche
- Anwendungen mit erhöhtem Schutzbedarf gegen Staub und Wasser
- Heizungs-, Lüftungs- und Klimaanlagen
Weitere Eigenschaften
| Messeinsatz | 1x Pt 100 Zweileiterschaltung |
|---|---|
| Schutzart | IP65 |
| Temperaturbereich | -30°C ... +90°C |
| Toleranz / Klasse | Klasse B |
| Zolltarifnummer | 90251900 |
| Merkmal | Beschreibung |
|---|---|
| Anschlussgehäuse |
Kunststoffgehäuse PC (Grundtyp 902520/11, Werkstoff PP),
Schutzart IP20 bis IP65. Grundtyp 902524/25 Schutzart IP54 und IP65. |
| Schutzrohr | Edelstahl 1.4571; Ø 6 mm |
| Messeinsatz |
Pt100-Temperatursensor, DIN EN 60751, Klasse B,
Zweileiterschaltung. Pt1000-Temperatursensor, DIN EN 60751, Klasse B, Zweileiterschaltung. Weitere Ausführungen siehe Bestellangaben. |
| Messumformer | Analoger Messumformer, Ausgangssignal 4 bis 20 mA oder 0 bis 10 V. |
| Eigenschaft | Ausgang 4 bis 20 mA | Ausgang 0 bis 10 V |
|---|---|---|
| Eingang | ||
| Messeingang | Pt100 (DIN EN 60751) | Pt100 (DIN EN 60751) |
| Sensorstrom | ≤0,5 mA | ≤0,5 mA |
| Messrate | Dauermessung, da analoger Signalpfad | Dauermessung, da analoger Signalpfad |
| Messkreisüberwachung | ||
| Messbereichsunterschreitung | abfallend bis ≤ 3,6 mA | 0 V |
| Messbereichsüberschreitung | ansteigend auf ≥ 22 bis < 28 mA (typisch 24 mA) |
ansteigend auf ≥ 11 bis < 14 V (typisch 12 V) |
| Fühlerkurzschluss | ≤ 3,6 mA | 0 V |
| Fühler- und Leitungsbruch | ≥ 22 bis < 28 mA (typisch 24 mA) | ≥ 11 bis < 14 V (typisch 12 V) |
| Ausgang | ||
| Ausgangssignal | Eingeprägter Gleichstrom 4 bis 20 mA | Gleichspannung 0 bis 10 V |
| Übertragungsverhalten | temperaturlinear | temperaturlinear |
| Übertragungsgenauigkeit | ≤ ±0,1 % | ≤ ±0,2 % |
| Dämpfung der Restwelligkeit einer Spannungsversorgung 24 V, Amplitude 10 V/50 Hz, Bürde 470 Ω / Last 10 MΩ | 37 dB | 40 dB |
| Bürde (Rb) | Rb = (Ub - 7,5 V) ÷ 22 mA | - |
| Bürdeneinfluss | ≤ ±0,02 % / 100 Ωa | - |
| Last/Lasteinfluss | - | ≥ 10 kΩ / ≤ ±0,1 % |
| Einstellzeit bei Temperaturänderung | ≤ 10 ms | ≤ 10 ms |
| Abgleichbedingungen | DC 24 V / ca. 22 °C | DC 24 V / ca. 22 °C |
| Abgleichgenauigkeit | ≤ ±0,2 %a,b oder ≤ ±0,2 K | ≤ ±0,2 %a,b oder ≤ ±0,2 K |
| Gesamtgenauigkeit Sensor/Abgleich | ±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
| Spannungsversorgung | ||
| Spannungsversorgung (Ub) | DC 7,5 bis 30 V | DC 15 bis 30 V |
| Verpolungsschutz | ja | ja |
| Spannungsversorgungseinfluss | ≤ ±0,01 %/V Abweichung von 24 Va | ≤ ±0,01 %/V Abweichung von 24 Va |
| Umwelteinflüsse | ||
| Betriebstemperaturbereich | -40 bis +85 °C | -40 bis +85 °C |
| Lagertemperaturbereich | -40 bis +100 °C | -40 bis +100 °C |
| Temperatureinfluss | ≤ ±0,01 %/K Abweichung von 22 °C a | ≤ ±0,01 %/K Abweichung von 22 °C a |
| Klimafestigkeit ähnlich DIN EN 60654 Klasse C1 |
relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung | relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung |
| EMV Störaussendung/-festigkeit | EN 61326 Klasse B, Industrieanforderungen | EN 61326 Klasse B, Industrieanforderungen |
a Alle Angaben beziehen sich auf den Messbereichsendwert 20 mA.
b Der größere Wert hat Gültigkeit.
| Prüfzeichen | Prüfstelle | Zertifikat / Prüfnummer | Prüfgrundlage | Gilt für |
|---|---|---|---|---|
|
SIL QUALIFIED PL QUALIFIED |
– | – | – |
Typenzusatz 058 in Verbindung mit Herstellererklärung |
