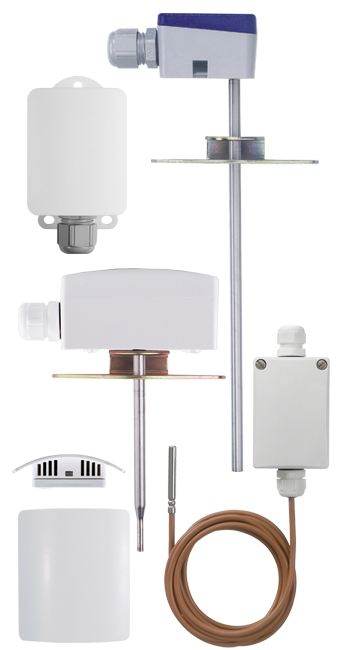

JUMO Wand-Widerstandsthermometer mit Innensensor Schutzart IP65
64,80 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 28 Tagen, Lieferzeit 1-2 Tage
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "JUMO Wand-Widerstandsthermometer mit Innensensor Schutzart IP65"
Wand-Widerstandsthermometer der Marke JUMO mit Pt 1000 in Zweileiterschaltung und Einsatztemperatur -30 bis +90 °C
JUMO-Wand-Widerstandsthermometer mit Innensensor Schutzart IP65 Typ: 902520/21-573-1005-1/000
Dieses Wand-Widerstandsthermometer von JUMO eignet sich für klimatechnische Temperaturmessungen mit kompakter Gehäusebauform. Mit Pt1000 in Zweileiterschaltung und einem Messbereich von -30 bis +90 °C ist diese Ausführung für Wandmessstellen in Innen- und geschützten Außenbereichen ausgelegt.
Diese Ausführung eignet sich für Wandmessstellen, bei denen der Sensor geschützt im Gehäuse untergebracht sein soll und gleichzeitig ein Pt1000-Signal benötigt wird. Mit einem Einsatzbereich von -30 bis +90 °C und Schutzart IP65 ist dieses Wand-Widerstandsthermometer besonders für klimatechnische Anwendungen in Innenbereichen und geschützten Außenbereichen geeignet.
Technische Daten
- Ausführung: Wand-Widerstandsthermometer mit Innensensor
- Messeinsatz: 1 x Pt1000
- Schaltungsart: Zweileiterschaltung
- Messumformer: ohne
- Einsatztemperatur: -30 bis +90 °C
- Schutzart: IP65
Vorteile und technische Besonderheiten dieser JUMO Thermometerausführung
- kompakte Wandmontage mit integriertem Innensensor
- Schutzart IP65 für erhöhte Anforderungen an das Gehäuse
- geschlossene Bauform ohne herausragendes Fühlerelement
- Pt1000-Sensor für passende Regel- und Auswertesysteme
- geeignet für Temperaturen von -30 bis +90 °C
- direkte Einbindung ohne integrierten Messumformer
- gut geeignet für klimatechnische Anwendungen mit erhöhtem Schutzbedarf
Der Innensensor macht die Variante vor allem dort interessant, wo die Temperatur im direkten Umfeld des Gehäuses erfasst werden soll, ohne dass ein separates Fühlerelement herausragt. Das sorgt für eine kompakte Bauform und ist besonders dann praktisch, wenn eine unauffällige, geschlossene Lösung bevorzugt wird.
Im Unterschied zu Pt100-Ausführungen arbeitet diese Variante mit 1 x Pt1000 in Zweileiterschaltung. Das ist vor allem dann sinnvoll, wenn die angeschlossene Regel- oder Auswertetechnik auf Pt1000 abgestimmt ist oder diese Sensorausführung bevorzugt wird. Da kein Messumformer integriert ist, eignet sich das Gerät besonders für Anwendungen, in denen der Sensor direkt an eine passende Auswerteeinheit angeschlossen werden soll.
Mit Schutzart IP65 ist das Gehäuse gut gegen Staub und Wasser geschützt. Dadurch eignet sich die Ausführung auch für Umgebungen, in denen einfache Raumfühler nicht ausreichen und ein robusteres Gehäuse gefragt ist. Gerade in der Klimatechnik kann das bei Wandmontage in technisch beanspruchteren Bereichen ein Vorteil sein.
Typische Einsatzbereiche
- Wandmontage in der Klimatechnik
- Temperaturüberwachung in technischen Innenbereichen
- geschützte Außenbereiche
- Heizungs-, Lüftungs- und Klimaanlagen
Weitere Eigenschaften
| Messeinsatz | 1x Pt 1000 Zweileiterschaltung |
|---|---|
| Temperaturbereich | -30°C ... +90°C |
| Toleranz / Klasse | Klasse B |
| Zolltarifnummer | 90251900 |
| Merkmal | Beschreibung |
|---|---|
| Anschlussgehäuse |
Kunststoffgehäuse PC (Grundtyp 902520/11, Werkstoff PP),
Schutzart IP20 bis IP65. Grundtyp 902524/25 Schutzart IP54 und IP65. |
| Schutzrohr | Edelstahl 1.4571; Ø 6 mm |
| Messeinsatz |
Pt100-Temperatursensor, DIN EN 60751, Klasse B,
Zweileiterschaltung. Pt1000-Temperatursensor, DIN EN 60751, Klasse B, Zweileiterschaltung. Weitere Ausführungen siehe Bestellangaben. |
| Messumformer | Analoger Messumformer, Ausgangssignal 4 bis 20 mA oder 0 bis 10 V. |
| Eigenschaft | Ausgang 4 bis 20 mA | Ausgang 0 bis 10 V |
|---|---|---|
| Eingang | ||
| Messeingang | Pt100 (DIN EN 60751) | Pt100 (DIN EN 60751) |
| Sensorstrom | ≤0,5 mA | ≤0,5 mA |
| Messrate | Dauermessung, da analoger Signalpfad | Dauermessung, da analoger Signalpfad |
| Messkreisüberwachung | ||
| Messbereichsunterschreitung | abfallend bis ≤ 3,6 mA | 0 V |
| Messbereichsüberschreitung | ansteigend auf ≥ 22 bis < 28 mA (typisch 24 mA) |
ansteigend auf ≥ 11 bis < 14 V (typisch 12 V) |
| Fühlerkurzschluss | ≤ 3,6 mA | 0 V |
| Fühler- und Leitungsbruch | ≥ 22 bis < 28 mA (typisch 24 mA) | ≥ 11 bis < 14 V (typisch 12 V) |
| Ausgang | ||
| Ausgangssignal | Eingeprägter Gleichstrom 4 bis 20 mA | Gleichspannung 0 bis 10 V |
| Übertragungsverhalten | temperaturlinear | temperaturlinear |
| Übertragungsgenauigkeit | ≤ ±0,1 % | ≤ ±0,2 % |
| Dämpfung der Restwelligkeit einer Spannungsversorgung 24 V, Amplitude 10 V/50 Hz, Bürde 470 Ω / Last 10 MΩ | 37 dB | 40 dB |
| Bürde (Rb) | Rb = (Ub - 7,5 V) ÷ 22 mA | - |
| Bürdeneinfluss | ≤ ±0,02 % / 100 Ωa | - |
| Last/Lasteinfluss | - | ≥ 10 kΩ / ≤ ±0,1 % |
| Einstellzeit bei Temperaturänderung | ≤ 10 ms | ≤ 10 ms |
| Abgleichbedingungen | DC 24 V / ca. 22 °C | DC 24 V / ca. 22 °C |
| Abgleichgenauigkeit | ≤ ±0,2 %a,b oder ≤ ±0,2 K | ≤ ±0,2 %a,b oder ≤ ±0,2 K |
| Gesamtgenauigkeit Sensor/Abgleich | ±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
| Spannungsversorgung | ||
| Spannungsversorgung (Ub) | DC 7,5 bis 30 V | DC 15 bis 30 V |
| Verpolungsschutz | ja | ja |
| Spannungsversorgungseinfluss | ≤ ±0,01 %/V Abweichung von 24 Va | ≤ ±0,01 %/V Abweichung von 24 Va |
| Umwelteinflüsse | ||
| Betriebstemperaturbereich | -40 bis +85 °C | -40 bis +85 °C |
| Lagertemperaturbereich | -40 bis +100 °C | -40 bis +100 °C |
| Temperatureinfluss | ≤ ±0,01 %/K Abweichung von 22 °C a | ≤ ±0,01 %/K Abweichung von 22 °C a |
| Klimafestigkeit ähnlich DIN EN 60654 Klasse C1 |
relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung | relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung |
| EMV Störaussendung/-festigkeit | EN 61326 Klasse B, Industrieanforderungen | EN 61326 Klasse B, Industrieanforderungen |
a Alle Angaben beziehen sich auf den Messbereichsendwert 20 mA.
b Der größere Wert hat Gültigkeit.
| Prüfzeichen | Prüfstelle | Zertifikat / Prüfnummer | Prüfgrundlage | Gilt für |
|---|---|---|---|---|
|
SIL QUALIFIED PL QUALIFIED |
– | – | – |
Typenzusatz 058 in Verbindung mit Herstellererklärung |
