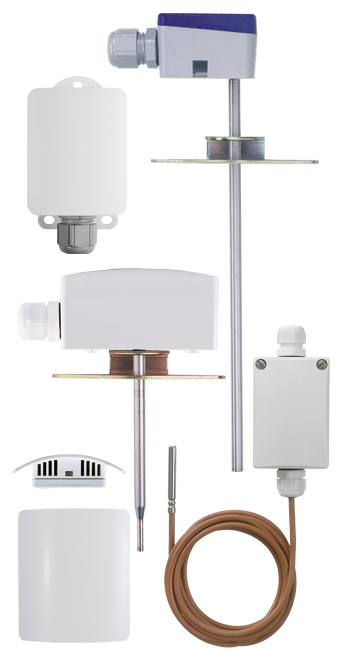

JUMO Wand-Widerstandsthermometer mit abgesetztem Schutzrohr Schutzart IP65
119,20 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 28 Tagen, Lieferzeit 1-2 Tage
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "JUMO Wand-Widerstandsthermometer mit abgesetztem Schutzrohr Schutzart IP65"
Wand-Widerstandsthermometer der Marke JUMO mit Pt100 und analogem Messumformer mit Messbereich -30 bis +60 °C
JUMO Wand-Widerstandsthermometer mit abgesetztem Schutzrohr Schutzart IP65 Typ: 902520/23-474-1003-1/330,(-30..60°C)
Das Wand-Widerstandsthermometer eignet sich für klimatechnische Temperaturmessungen mit direkter analoger Signalweitergabe. Mit Pt100 in Zweileiterschaltung, integriertem 4 bis 20 mA-Messumformer und Messbereich von -30 bis +60 °C ist diese Ausführung besonders für Wandmessstellen, bei denen der Temperaturwert nicht nur erfasst, sondern direkt als analoges Standardsignal weitergegeben werden soll geeignet. Das Wand-Widerstandsthermometer ist mit einem abgesetzten Schutzrohr ausgestattet. Dadurch ist diese Variante besonders interessant für klimatechnische Anwendungen, bei denen der Messpunkt etwas vom Gehäuse getrennt liegt und das Signal direkt an eine Steuerung oder Regelung übergeben werden soll.
Technische Daten
- Ausführung: Wand-Widerstandsthermometer mit abgesetztem Schutzrohr
- Messeinsatz: 1 x Pt100
- Schaltungsart: Zweileiterschaltung
- Messumformer: 1 x analog, Ausgang 4 bis 20 mA
- Messbereich: -30 bis +60 °C
- Hinweis: Messbereich nur in Verbindung mit Messumformer
- Schutzart: IP65
Vorteile und technische Besonderheiten
- abgesetztes Schutzrohr für eine gezieltere Temperaturerfassung
- integrierter 4 bis 20 mA-Messumformer zur direkten Signalweitergabe
- gut geeignet für Wandmessstellen mit räumlich getrenntem Messpunkt
- passende Lösung für Gebäudeautomation und Klimatechnik
- keine zusätzliche externe Signalumsetzung erforderlich
Das abgesetzte Schutzrohr ist hier ein wichtiger Vorteil. Es ermöglicht, die Temperatur näher am eigentlichen Messort aufzunehmen, während das Gehäuse separat an der Wand montiert bleibt. Das ist vor allem dann praktisch, wenn die Temperatur nicht direkt an der Gehäuseposition gemessen werden soll, sondern mit etwas Abstand dazu.
Hinzu kommt der integrierte Messumformer mit 4 bis 20 mA Ausgang. Damit lässt sich das Temperatursignal direkt als genormtes Stromsignal weiterverarbeiten. Gerade in der Gebäudeautomation, in HLK-Anlagen oder in anderen technischen Anwendungen ist das sinnvoll, wenn auf der Anlagenseite kein zusätzlicher externer Messumformer vorgesehen ist. Der für diese Ausführung relevante Messbereich liegt bei -30 bis +60 °C und gilt in Verbindung mit dem Messumformer.
Mit Schutzart IP65 ist das Gehäuse gut gegen Staub und Wasser geschützt. Dadurch eignet sich die Ausführung auch für technisch anspruchsvollere Bereiche, in denen eine robustere Wandlösung gefordert ist als bei einfachen Raumfühlern.
Typische Einsatzbereiche
- Wandmessstellen in der Klimatechnik
- Gebäudeautomation
- Heizungs-, Lüftungs- und Klimaanlagen
- Anwendungen mit direkter Signalweitergabe an Regler oder Steuerungen
- Messstellen mit etwas entferntem Messpunkt
Maße
| Breite | 6 cm |
|---|---|
| Höhe | 5 cm |
| Länge | 14 cm |
Gewicht
| Gewicht | 181 g |
|---|
Weitere Eigenschaften
| Messeinsatz | 1x Pt 100 Zweileiterschaltung |
|---|---|
| Messumformer | Messumformer analog Ausgang 4-20 mA |
| Temperaturbereich | -40°C ... +80°C |
| Toleranz / Klasse | Klasse B |
| Ursprungsland | DE |
| Zolltarifnummer | 90251900 |
| Merkmal | Beschreibung |
|---|---|
| Anschlussgehäuse |
Kunststoffgehäuse PC (Grundtyp 902520/11, Werkstoff PP),
Schutzart IP20 bis IP65. Grundtyp 902524/25 Schutzart IP54 und IP65. |
| Schutzrohr | Edelstahl 1.4571; Ø 6 mm |
| Messeinsatz |
Pt100-Temperatursensor, DIN EN 60751, Klasse B,
Zweileiterschaltung. Pt1000-Temperatursensor, DIN EN 60751, Klasse B, Zweileiterschaltung. Weitere Ausführungen siehe Bestellangaben. |
| Messumformer | Analoger Messumformer, Ausgangssignal 4 bis 20 mA oder 0 bis 10 V. |
| Eigenschaft | Ausgang 4 bis 20 mA | Ausgang 0 bis 10 V |
|---|---|---|
| Eingang | ||
| Messeingang | Pt100 (DIN EN 60751) | Pt100 (DIN EN 60751) |
| Sensorstrom | ≤0,5 mA | ≤0,5 mA |
| Messrate | Dauermessung, da analoger Signalpfad | Dauermessung, da analoger Signalpfad |
| Messkreisüberwachung | ||
| Messbereichsunterschreitung | abfallend bis ≤ 3,6 mA | 0 V |
| Messbereichsüberschreitung | ansteigend auf ≥ 22 bis < 28 mA (typisch 24 mA) |
ansteigend auf ≥ 11 bis < 14 V (typisch 12 V) |
| Fühlerkurzschluss | ≤ 3,6 mA | 0 V |
| Fühler- und Leitungsbruch | ≥ 22 bis < 28 mA (typisch 24 mA) | ≥ 11 bis < 14 V (typisch 12 V) |
| Ausgang | ||
| Ausgangssignal | Eingeprägter Gleichstrom 4 bis 20 mA | Gleichspannung 0 bis 10 V |
| Übertragungsverhalten | temperaturlinear | temperaturlinear |
| Übertragungsgenauigkeit | ≤ ±0,1 % | ≤ ±0,2 % |
| Dämpfung der Restwelligkeit einer Spannungsversorgung 24 V, Amplitude 10 V/50 Hz, Bürde 470 Ω / Last 10 MΩ | 37 dB | 40 dB |
| Bürde (Rb) | Rb = (Ub - 7,5 V) ÷ 22 mA | - |
| Bürdeneinfluss | ≤ ±0,02 % / 100 Ωa | - |
| Last/Lasteinfluss | - | ≥ 10 kΩ / ≤ ±0,1 % |
| Einstellzeit bei Temperaturänderung | ≤ 10 ms | ≤ 10 ms |
| Abgleichbedingungen | DC 24 V / ca. 22 °C | DC 24 V / ca. 22 °C |
| Abgleichgenauigkeit | ≤ ±0,2 %a,b oder ≤ ±0,2 K | ≤ ±0,2 %a,b oder ≤ ±0,2 K |
| Gesamtgenauigkeit Sensor/Abgleich | ±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
| Spannungsversorgung | ||
| Spannungsversorgung (Ub) | DC 7,5 bis 30 V | DC 15 bis 30 V |
| Verpolungsschutz | ja | ja |
| Spannungsversorgungseinfluss | ≤ ±0,01 %/V Abweichung von 24 Va | ≤ ±0,01 %/V Abweichung von 24 Va |
| Umwelteinflüsse | ||
| Betriebstemperaturbereich | -40 bis +85 °C | -40 bis +85 °C |
| Lagertemperaturbereich | -40 bis +100 °C | -40 bis +100 °C |
| Temperatureinfluss | ≤ ±0,01 %/K Abweichung von 22 °C a | ≤ ±0,01 %/K Abweichung von 22 °C a |
| Klimafestigkeit ähnlich DIN EN 60654 Klasse C1 |
relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung | relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung |
| EMV Störaussendung/-festigkeit | EN 61326 Klasse B, Industrieanforderungen | EN 61326 Klasse B, Industrieanforderungen |
a Alle Angaben beziehen sich auf den Messbereichsendwert 20 mA.
b Der größere Wert hat Gültigkeit.
| Prüfzeichen | Prüfstelle | Zertifikat / Prüfnummer | Prüfgrundlage | Gilt für |
|---|---|---|---|---|
|
SIL QUALIFIED PL QUALIFIED |
– | – | – |
Typenzusatz 058 in Verbindung mit Herstellererklärung |
