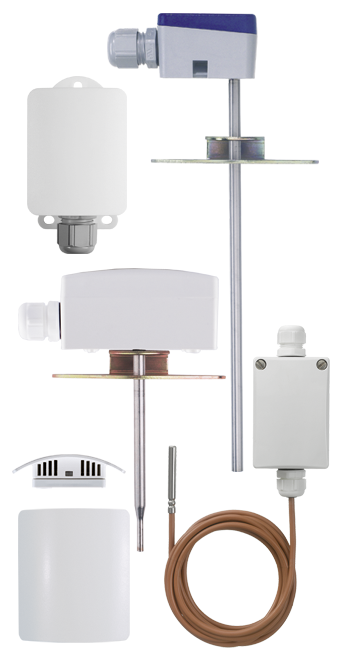

JUMO Wand-Widerstandsthermometer mit abgesetztem Schutzrohr Schutzart IP65
121,50 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 28 Tagen, Lieferzeit 1-2 Tage
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "JUMO Wand-Widerstandsthermometer mit abgesetztem Schutzrohr Schutzart IP65"
Wand-Widerstandsthermometer der Marke JUMO mit Pt100 und analogem Messumformer mit Ausgang 0 bis 10 V für Messbereich -30 bis +60 °C
JUMO Wand-Widerstandsthermometer mit abgesetztem Schutzrohr Schutzart IP65 Typ: 902520/23-474-1003-1/333,(-30..60°C)
Das Wand-Widerstandsthermometer eignet sich für klimatechnische Temperaturmessungen mit direkter Spannungsausgabe. Mit Pt100 in Zweileiterschaltung, integriertem 0 bis 10 V-Messumformer und Messbereich von -30 bis +60 °C ist diese Ausführung besonders für robuste Wandmessstellen mit getrenntem Messpunkt geeignet.
Diese Ausführung ist für Wandmessstellen gedacht, bei denen die Temperatur an einem etwas vom Gehäuse entfernten Punkt erfasst und direkt als Spannungssignal weitergegeben werden soll.
Technische Daten
- Ausführung: Wand-Widerstandsthermometer mit abgesetztem Schutzrohr
- Messeinsatz: 1 x Pt100
- Schaltungsart: Zweileiterschaltung
- Messumformer: 1 x analog, Ausgang 0 bis 10 V
- Messbereich: -30 bis +60 °C
- Hinweis: Messbereich nur in Verbindung mit Messumformer
- Schutzart: IP65
Vorteile und technische Besonderheiten
- abgesetztes Schutzrohr für eine gezieltere Temperaturerfassung
- gut geeignet für Wandmessstellen mit räumlich getrenntem Messpunkt
- passende Lösung für Gebäudeautomation und Klimatechnik
- keine zusätzliche externe Signalumsetzung erforderlich
Das abgesetzte Schutzrohr ist hier ein klarer Vorteil, weil der eigentliche Messpunkt nicht direkt an der Gehäuseposition liegen muss. So kann die Temperatur gezielter dort aufgenommen werden, wo sie für die Anwendung wirklich relevant ist. Das ist besonders praktisch bei Wandmontage, wenn zwischen Gehäuse und Messort ein kleiner Abstand sinnvoll oder konstruktiv notwendig ist.
Hinzu kommt der integrierte Messumformer mit 0 bis 10 V Ausgang. Damit steht das Temperatursignal direkt als Spannungssignal zur Verfügung und kann ohne zusätzliche externe Signalumsetzung weiterverarbeitet werden. Gerade in der Gebäudeautomation und Klimatechnik ist das interessant, wenn auf der Anlagenseite mit 0 bis 10 V gearbeitet wird. Der für diese Ausführung relevante Messbereich liegt bei -30 bis +60 °C und gilt in Verbindung mit dem Messumformer.
Mit Schutzart IP65 ist das Gehäuse gut gegen Staub und Wasser geschützt. Dadurch eignet sich diese Variante auch für technisch anspruchsvollere Bereiche, in denen eine robustere Wandlösung gebraucht wird als bei einfachen Raumfühlern.
Typische Einsatzbereiche
- Wandmessstellen in der Klimatechnik
- Gebäudeautomation
- Heizungs-, Lüftungs- und Klimaanlagen
- Anwendungen mit direkter Signalweitergabe an Regler oder Steuerungen
- Messstellen mit etwas entferntem Messpunkt
- technische Innenbereiche und geschützte Außenbereiche
- Anwendungen mit erhöhtem Schutzbedarf gegen Staub und Wasser
Maße
| Breite | 6 cm |
|---|---|
| Höhe | 5 cm |
| Länge | 15,5 cm |
Gewicht
| Gewicht | 1,189 kg |
|---|
Weitere Eigenschaften
| Messeinsatz | 1x Pt 100 Zweileiterschaltung |
|---|---|
| Messumformer | Messumformer analog Ausgang 0-10 V |
| Temperaturbereich | -40°C ... +80°C |
| Toleranz / Klasse | Klasse B |
| Ursprungsland | DE |
| Zolltarifnummer | 90251900 |
| Merkmal | Beschreibung |
|---|---|
| Anschlussgehäuse |
Kunststoffgehäuse PC (Grundtyp 902520/11, Werkstoff PP),
Schutzart IP20 bis IP65. Grundtyp 902524/25 Schutzart IP54 und IP65. |
| Schutzrohr | Edelstahl 1.4571; Ø 6 mm |
| Messeinsatz |
Pt100-Temperatursensor, DIN EN 60751, Klasse B,
Zweileiterschaltung. Pt1000-Temperatursensor, DIN EN 60751, Klasse B, Zweileiterschaltung. Weitere Ausführungen siehe Bestellangaben. |
| Messumformer | Analoger Messumformer, Ausgangssignal 4 bis 20 mA oder 0 bis 10 V. |
| Eigenschaft | Ausgang 4 bis 20 mA | Ausgang 0 bis 10 V |
|---|---|---|
| Eingang | ||
| Messeingang | Pt100 (DIN EN 60751) | Pt100 (DIN EN 60751) |
| Sensorstrom | ≤0,5 mA | ≤0,5 mA |
| Messrate | Dauermessung, da analoger Signalpfad | Dauermessung, da analoger Signalpfad |
| Messkreisüberwachung | ||
| Messbereichsunterschreitung | abfallend bis ≤ 3,6 mA | 0 V |
| Messbereichsüberschreitung | ansteigend auf ≥ 22 bis < 28 mA (typisch 24 mA) |
ansteigend auf ≥ 11 bis < 14 V (typisch 12 V) |
| Fühlerkurzschluss | ≤ 3,6 mA | 0 V |
| Fühler- und Leitungsbruch | ≥ 22 bis < 28 mA (typisch 24 mA) | ≥ 11 bis < 14 V (typisch 12 V) |
| Ausgang | ||
| Ausgangssignal | Eingeprägter Gleichstrom 4 bis 20 mA | Gleichspannung 0 bis 10 V |
| Übertragungsverhalten | temperaturlinear | temperaturlinear |
| Übertragungsgenauigkeit | ≤ ±0,1 % | ≤ ±0,2 % |
| Dämpfung der Restwelligkeit einer Spannungsversorgung 24 V, Amplitude 10 V/50 Hz, Bürde 470 Ω / Last 10 MΩ | 37 dB | 40 dB |
| Bürde (Rb) | Rb = (Ub - 7,5 V) ÷ 22 mA | - |
| Bürdeneinfluss | ≤ ±0,02 % / 100 Ωa | - |
| Last/Lasteinfluss | - | ≥ 10 kΩ / ≤ ±0,1 % |
| Einstellzeit bei Temperaturänderung | ≤ 10 ms | ≤ 10 ms |
| Abgleichbedingungen | DC 24 V / ca. 22 °C | DC 24 V / ca. 22 °C |
| Abgleichgenauigkeit | ≤ ±0,2 %a,b oder ≤ ±0,2 K | ≤ ±0,2 %a,b oder ≤ ±0,2 K |
| Gesamtgenauigkeit Sensor/Abgleich | ±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
| Spannungsversorgung | ||
| Spannungsversorgung (Ub) | DC 7,5 bis 30 V | DC 15 bis 30 V |
| Verpolungsschutz | ja | ja |
| Spannungsversorgungseinfluss | ≤ ±0,01 %/V Abweichung von 24 Va | ≤ ±0,01 %/V Abweichung von 24 Va |
| Umwelteinflüsse | ||
| Betriebstemperaturbereich | -40 bis +85 °C | -40 bis +85 °C |
| Lagertemperaturbereich | -40 bis +100 °C | -40 bis +100 °C |
| Temperatureinfluss | ≤ ±0,01 %/K Abweichung von 22 °C a | ≤ ±0,01 %/K Abweichung von 22 °C a |
| Klimafestigkeit ähnlich DIN EN 60654 Klasse C1 |
relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung | relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung |
| EMV Störaussendung/-festigkeit | EN 61326 Klasse B, Industrieanforderungen | EN 61326 Klasse B, Industrieanforderungen |
a Alle Angaben beziehen sich auf den Messbereichsendwert 20 mA.
b Der größere Wert hat Gültigkeit.
| Prüfzeichen | Prüfstelle | Zertifikat / Prüfnummer | Prüfgrundlage | Gilt für |
|---|---|---|---|---|
|
SIL QUALIFIED PL QUALIFIED |
– | – | – |
Typenzusatz 058 in Verbindung mit Herstellererklärung |
