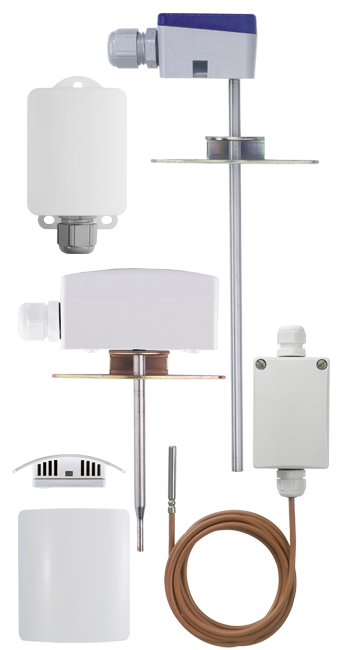

JUMO Wand-Widerstandsthermometer mit abgesetztem Schutzrohr Schutzart IP65
121,50 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 28 Tagen, Lieferzeit 1-2 Tage
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "JUMO Wand-Widerstandsthermometer mit abgesetztem Schutzrohr Schutzart IP65"
Wand-Widerstandsthermometer von JUMO mit Pt100 und analogem Messumformer mit 0bis 10V und Messbereich -40 bis +80 °C
JUMO Wand-Widerstandsthermometer mit abgesetztem Schutzrohr Schutzart IP65
Das Wand-Widerstandsthermometer eignet sich für klimatechnische Temperaturmessungen mit direkter Spannungsausgabe. Mit Pt100 in Zweileiterschaltung, integriertem 0 bis 10 V-Messumformer und Messbereich von -40 bis +80 °C ist diese Ausführung für Wandmessstellen geeignet, bei denen die Temperatur an einem vom Gehäuse entfernten Punkt erfasst und direkt als Spannungssignal weitergegeben werden soll. Das Wand-Widerstandsthermometer verfügt hierfür über ein abgesetztes Schutzrohr. Dadurch passt diese Variante besonders gut zu klimatechnischen Anwendungen, in denen eine direkte Einbindung in passende Regel- und Steuerungssysteme gefragt ist.
Technische Daten
- Ausführung: Wand-Widerstandsthermometer mit abgesetztem Schutzrohr
- Messeinsatz: 1 x Pt100
- Schaltungsart: Zweileiterschaltung
- Messumformer: 1 x analog, Ausgang 0 bis 10 V
- Messbereich: -40 bis +80 °C
- Hinweis: Messbereich nur in Verbindung mit Messumformer
- Schutzart: IP65
Vorteile und technische Besonderheiten des Wand-Widerstandsthermometers
- abgesetztes Schutzrohr für eine gezieltere Temperaturerfassung
- direktes 0 bis 10 V-Signal für Regler und Steuerungen
- gut geeignet für Wandmessstellen mit getrenntem Messpunkt
- Schutzart IP65 für erhöhte Anforderungen an das Gehäuse
- keine zusätzliche externe Signalumsetzung nötig
Das abgesetzte Schutzrohr macht diese Ausführung vor allem dann interessant, wenn der Messpunkt nicht direkt am Gehäuse liegen soll. So kann die Temperatur näher an der eigentlichen Messstelle aufgenommen werden, während das Gehäuse separat an der Wand montiert bleibt. Das ist besonders praktisch bei Anwendungen, in denen Gehäuseposition und Messort nicht identisch sind.
Zusätzlich verfügt die Variante über einen integrierten 0 bis 10 V-Messumformer. Dadurch steht das Temperatursignal direkt als Spannungssignal zur Verfügung und kann ohne zusätzliche externe Signalumsetzung weiterverarbeitet werden. Gerade in der Gebäudeautomation und Klimatechnik ist das sinnvoll, wenn Regler oder Steuerungen auf 0 bis 10 V ausgelegt sind. Der zugehörige Messbereich liegt bei -40 bis +80 °C und gilt in Verbindung mit dem Messumformer.
Typische Einsatzbereiche
- Wandmessstellen in der Klimatechnik
- Gebäudeautomation
- Heizungs-, Lüftungs- und Klimaanlagen
- Messstellen mit etwas entferntem Messpunkt
Maße
| Breite | 10 cm |
|---|---|
| Höhe | 7 cm |
| Länge | 5,2 cm |
Gewicht
| Gewicht | 100 g |
|---|
Weitere Eigenschaften
| Messeinsatz | 1x Pt 100 Zweileiterschaltung |
|---|---|
| Messumformer | Messumformer analog Ausgang 0-10 V |
| Temperaturbereich | -40°C ... +80°C |
| Toleranz / Klasse | Klasse B |
| Ursprungsland | DE |
| Zolltarifnummer | 90251900 |
| Merkmal | Beschreibung |
|---|---|
| Anschlussgehäuse |
Kunststoffgehäuse PC (Grundtyp 902520/11, Werkstoff PP),
Schutzart IP20 bis IP65. Grundtyp 902524/25 Schutzart IP54 und IP65. |
| Schutzrohr | Edelstahl 1.4571; Ø 6 mm |
| Messeinsatz |
Pt100-Temperatursensor, DIN EN 60751, Klasse B,
Zweileiterschaltung. Pt1000-Temperatursensor, DIN EN 60751, Klasse B, Zweileiterschaltung. Weitere Ausführungen siehe Bestellangaben. |
| Messumformer | Analoger Messumformer, Ausgangssignal 4 bis 20 mA oder 0 bis 10 V. |
| Eigenschaft | Ausgang 4 bis 20 mA | Ausgang 0 bis 10 V |
|---|---|---|
| Eingang | ||
| Messeingang | Pt100 (DIN EN 60751) | Pt100 (DIN EN 60751) |
| Sensorstrom | ≤0,5 mA | ≤0,5 mA |
| Messrate | Dauermessung, da analoger Signalpfad | Dauermessung, da analoger Signalpfad |
| Messkreisüberwachung | ||
| Messbereichsunterschreitung | abfallend bis ≤ 3,6 mA | 0 V |
| Messbereichsüberschreitung | ansteigend auf ≥ 22 bis < 28 mA (typisch 24 mA) |
ansteigend auf ≥ 11 bis < 14 V (typisch 12 V) |
| Fühlerkurzschluss | ≤ 3,6 mA | 0 V |
| Fühler- und Leitungsbruch | ≥ 22 bis < 28 mA (typisch 24 mA) | ≥ 11 bis < 14 V (typisch 12 V) |
| Ausgang | ||
| Ausgangssignal | Eingeprägter Gleichstrom 4 bis 20 mA | Gleichspannung 0 bis 10 V |
| Übertragungsverhalten | temperaturlinear | temperaturlinear |
| Übertragungsgenauigkeit | ≤ ±0,1 % | ≤ ±0,2 % |
| Dämpfung der Restwelligkeit einer Spannungsversorgung 24 V, Amplitude 10 V/50 Hz, Bürde 470 Ω / Last 10 MΩ | 37 dB | 40 dB |
| Bürde (Rb) | Rb = (Ub - 7,5 V) ÷ 22 mA | - |
| Bürdeneinfluss | ≤ ±0,02 % / 100 Ωa | - |
| Last/Lasteinfluss | - | ≥ 10 kΩ / ≤ ±0,1 % |
| Einstellzeit bei Temperaturänderung | ≤ 10 ms | ≤ 10 ms |
| Abgleichbedingungen | DC 24 V / ca. 22 °C | DC 24 V / ca. 22 °C |
| Abgleichgenauigkeit | ≤ ±0,2 %a,b oder ≤ ±0,2 K | ≤ ±0,2 %a,b oder ≤ ±0,2 K |
| Gesamtgenauigkeit Sensor/Abgleich | ±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
| Spannungsversorgung | ||
| Spannungsversorgung (Ub) | DC 7,5 bis 30 V | DC 15 bis 30 V |
| Verpolungsschutz | ja | ja |
| Spannungsversorgungseinfluss | ≤ ±0,01 %/V Abweichung von 24 Va | ≤ ±0,01 %/V Abweichung von 24 Va |
| Umwelteinflüsse | ||
| Betriebstemperaturbereich | -40 bis +85 °C | -40 bis +85 °C |
| Lagertemperaturbereich | -40 bis +100 °C | -40 bis +100 °C |
| Temperatureinfluss | ≤ ±0,01 %/K Abweichung von 22 °C a | ≤ ±0,01 %/K Abweichung von 22 °C a |
| Klimafestigkeit ähnlich DIN EN 60654 Klasse C1 |
relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung | relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung |
| EMV Störaussendung/-festigkeit | EN 61326 Klasse B, Industrieanforderungen | EN 61326 Klasse B, Industrieanforderungen |
a Alle Angaben beziehen sich auf den Messbereichsendwert 20 mA.
b Der größere Wert hat Gültigkeit.
| Prüfzeichen | Prüfstelle | Zertifikat / Prüfnummer | Prüfgrundlage | Gilt für |
|---|---|---|---|---|
|
SIL QUALIFIED PL QUALIFIED |
– | – | – |
Typenzusatz 058 in Verbindung mit Herstellererklärung |
