JUMO digiLine O-DO S10 – Intelligenter Sauerstoffsensor für Gelösten-Sauerstoff (DO)
1.181,00 €
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Zahlungsarten
Individuelles Angebot anfordern (ab 5 Stück)
Bei größeren Bestellmengen erstellen wir Ihnen gerne ein individuelles Angebot. Fordern Sie jetzt Ihr individuelles Angebot auf Basis der gewünschten Menge im Warenkorb an – schnell, transparent und exakt auf Ihren Bedarf zugeschnitten. So erhalten Sie den besten Preis für Ihre geplante Bestellung.
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Lieferung & Versand
- Standardversand: 3–5 Werktage innerhalb Deutschlands
- Expressversand auf Anfrage verfügbar
- Internationale Lieferung in die EU und Schweiz möglich
- Kein Versand von Heyl-Produkten nach Spanien, Frankreich und Portugal
- Gefahrgutversand nach ADR-Vorschriften
- 3 % Online-Rabatt auf Produkte von HEYL, HORIBA, JUMO und MILWAUKEE
Persönliche Beratung
Unsere Experten beraten Sie gerne zu Wasseraufbereitung, Messtechnik und Sterilgutaufbereitung.
Technische Beratung für Industrie, Labor und Gebäudetechnik — Ihr Spezialist für Wasseranalytik und Prozesswasseraufbereitung.
KontaktformularQuick-Infos
| Breite | 12 cm |
| Höhe | 10 cm |
| Länge | 36 cm |
| Gewicht | 0,9 kg |
| Ursprungsland | DE |
| Zolltarifnummer | 90278990 |
Produktinformationen "JUMO digiLine O-DO S10 – Intelligenter Sauerstoffsensor für Gelösten-Sauerstoff (DO)"

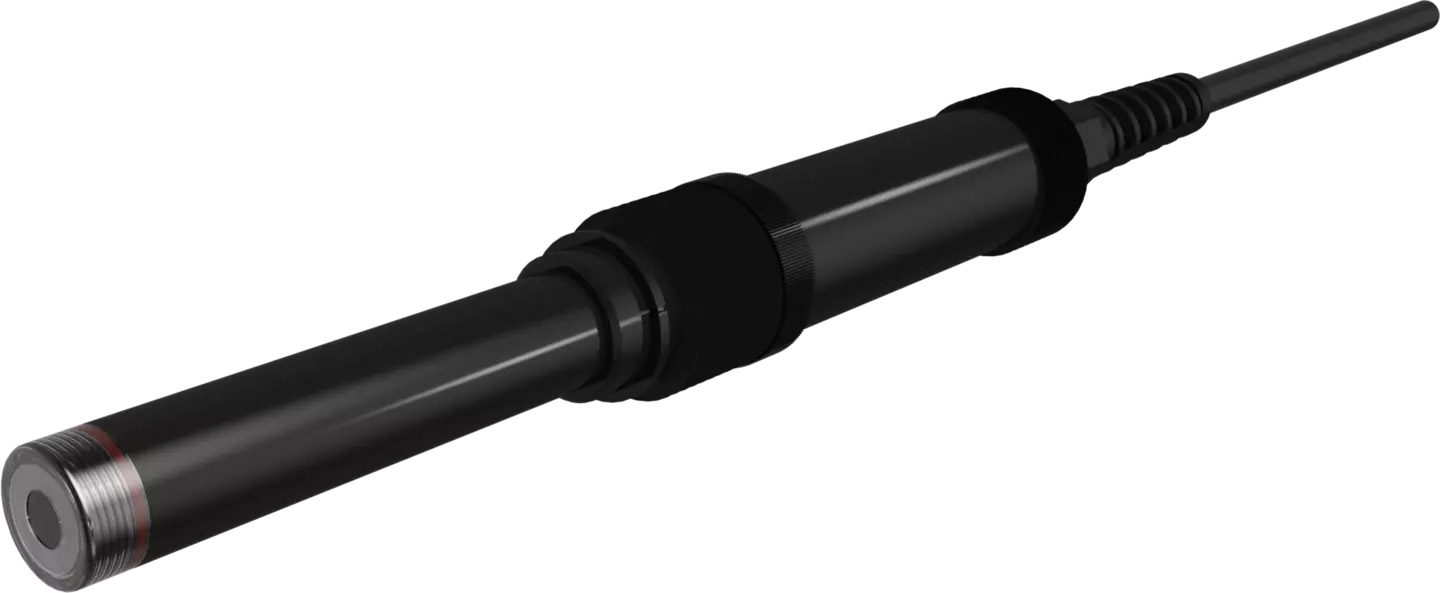

Optischer Sauerstoffsensor der Marke JUMO zur präzisen Bestimmung von gelöstem Sauerstoff in Wasser- und Prozessmedien
JUMO digiLine O-DO S10 – Intelligenter Sensor für gelösten Sauerstoff
Der JUMO digiLine O-DO S10 ist ein optischer Sauerstoffsensor zur zuverlässigen Überwachung von gelöstem Sauerstoff in Wasser- und Prozessmedien. Er kombiniert wartungsarmen Betrieb mit digitaler und analoger Kommunikation für eine stabile Prozess- und Wasserqualitätskontrolle.
Der Sensor der Marke JUMO ist ein intelligenter Sensor und arbeitet nach dem optischen Prinzip der Lumineszenzlöschung und liefert dadurch stabile, driftarme Messwerte für anspruchsvolle Anwendungen in der Wasseranalytik.
Durch das optische Messverfahren entfallen klassische Wartungsschritte wie Elektrolytwechsel oder Polarisationsphasen, was den Betrieb deutlich vereinfacht und die Verfügbarkeit im laufenden Prozess erhöht. Gleichzeitig sorgt die robuste Bauweise für eine zuverlässige Nutzung in Süß- und Salzwasseranwendungen.
Die Messwerte werden automatisch temperaturkompensiert ausgegeben und können zusätzlich hinsichtlich Umgebungsbedingungen wie Luftdruck oder Salzgehalt korrigiert werden. Dadurch wird eine besonders hohe Messgenauigkeit unter wechselnden Prozessbedingungen erreicht.
Für die Integration in bestehende Systeme bietet der Sensor sowohl eine digitale Kommunikation über RS-485 Modbus RTU als auch ein analoges 4–20 mA Zweidrahtsignal. Konfigurations- und Kalibrierdaten werden direkt im Sensor gespeichert und können bei Bedarf ausgelesen werden, wodurch eine nachvollziehbare Kalibrierhistorie entsteht.
Ein integriertes Logbuch dokumentiert die letzten Kalibrierungen, während eine Selbstdiagnosefunktion den Betriebszustand überwacht und bei Abweichungen entsprechende Hinweise liefert. Der Sensorkopf ist austauschbar, was die Wartung zusätzlich vereinfacht.
Vorteile
- optische Messung ohne Elektrolytverbrauch
- kein Polarisationsaufwand erforderlich
- wartungsarme Sensorlösung mit langen Kalibrierintervallen
- stabile und driftarme Messwerte
- automatische Temperaturkompensation
- digitale und analoge Signalübertragung möglich
- integrierte Selbstdiagnose und Kalibrierhistorie
- einfacher Sensorkopfwechsel bei Verschleiß
Technische Daten
- Produkt: JUMO digiLine O-DO S10
- Messgröße: gelöster Sauerstoff (DO)
- Messprinzip: optisch (Lumineszenzlöschung nach ASTM D888-05)
- Ausgang: RS485 Modbus RTU / 4–20 mA Zweidraht
- Kommunikation: digital und analog
- Kabel: festmontiert, 5-poliger M12-Stecker
- Gehäusematerial: PVC
- Temperaturkompensation: automatisch
- Zusatzfunktionen: Kalibrierspeicher, Logbuch, Selbstdiagnose
- Anschluss: Rp 1 oder optional G 1-Gewinde mit Montageset
- Kabellänge: 10 m
Typische Einsatzbereiche
- Trink- und Brauchwasserüberwachung
- Kläranlagen und Abwassertechnik
- Aquakultur und Fischzucht
- Prozesswasserüberwachung
- Umwelt- und Gewässeranalytik
| Pos. | Merkmal | Code | Beschreibung |
|---|---|---|---|
| (1) | Grundtyp | 202614 |
JUMO digiLine O-DO S10 |
| (2) | Grundtypergänzung | 10 |
Standardbauform |
| (3) | Messbereich | 37 |
0 bis 20 ppm (mg/l)a |
| (4) | Elektrischer Anschluss | 21 |
Festkabel mit M12-Stecker |
| (5) | Festkabellänge | 10 |
10 m |
30 |
30 m | ||
| (6) | Typenzusätze | 000 |
Ohne |
| a Werkseinstellung = 0 bis 200 % Sättigung. Für die Ausgabe von 0 bis 20 ppm (mg/l) muss diese Einstellung in der Konfiguration des Sensors geändert werden. | |||
| Bestandteil | (1) | (2) | (3) | (4) | (5) | (6) |
|---|---|---|---|---|---|---|
| Bestellschlüssel | 202614 | 10 | 37 | 21 | 10 | 000 |
| Trennzeichen | / | - | - | - | / | – |
| Bestellbeispiel |
202614/10-37-21-10/000
|
|||||
Häufige Fragen
Zur Anzeige und Messung von gelöstem Sauerstoff in Wasser oder Flüssigkeiten.
Es nutzt modernste optische Technologie für stabile, langfristig zuverlässige Messwerte. Die Messung basiert auf dem optischen Prinzip der Lumineszenzlöschung nach ASTM D888-05.
Ja, per digitaler RS485 Schnittstelle oder als analoges 4…20 mA Signal.
Nein. Der Sensor liefert die Werte, die z. B. auf einem Messgerät oder PC angezeigt werden.
Ja, er hat ein robustes PVC Gehäuse und eignet sich für Frisch- und Salzwasser.
Er zeigt die Wasserqualität an, z. B. in Fischzucht, Kläranlagen oder Industrieprozessen.
Technische Daten:
|
Messprinzip |
Optische Messung nach dem Prinzip der Lumineszenzlöschung (Quenching) |
|
Messgrößen |
Gelöst-Sauerstoff Temperatur |
|
Messbereiche Gelöst-Sauerstoffa Temperatur |
0,00 bis 20,00 ppm (mg/l) 0,00 bis 250,00 % Sat. 0,00 bis 52,00 % Vol. 0,00 bis 514,00 hPa pO b 2 -5 bis +50 °Ccd |
|
Genauigkeit (bei 25 °C) Grundtoleranz zuzüglich |
1 % Sat. (≙ 0,1 mg/l oder 0,2 % Vol. oder 2 hPa pO2) ≤ 1 % vom Messwert ab 0 % Sat. ≤ 2 % vom Messwert bei 100 % Sat. ≤ 3 % vom Messwert bei 200 % Sat. |
|
Ansprechzeit (bei 25 °C) |
t90 < 60 s |
|
Druckbereich |
0 bis 5 bar |
|
Umgebungstemperatur |
0 bis +50 °C |
|
Lagertemperatur |
-10 bis +60° C |
|
Temperaturkompensation |
Über integrierten Temperatursensor im Bereich von -10 bis +60 °C |
|
Luftdruckkompensation |
10 bis 2000 hPa |
|
Salinitätskompensation |
0,00 bis 60,00 mS/cme |
|
Abtastintervall |
3 s |
|
Schutzart |
IP68 |
|
Lebensdauer Luminophor |
Bis zu 3 Jahre (abhängig von den Prozessbedingungen) |
a Der Sensor ist nicht für die Messung von Spurenkonzentrationen geeignet. Die Angaben gelten für folgende Umgebungsbedingungen: Tempe- ratur = 25 °C, Luftdruck = 1013 hPa und Salinität = 0 mS/cm.
b pO2 = Sauerstoff-Partialdruck. Die Messwerte dieses Messbereiches werden aus den Rohdaten berechnet. Alle anderen Messwerte werden, abhängig von Temperatur, Druck und Salinität, vom Sensor berechnet. Die Einheit pO2 ist vorrangig für die Messung in Gasen geeignet, in der Flüssigkeitsanalyse ist sie nur für Spezialmessungen anwendbar.
c Die Sauerstoffmessung kann im Temperaturbereich von +5 bis 40 °C kalibriert werden.
d Der im Sensor eingebaute Temperaturfühler ist für die Temperaturmessung, nicht aber zur Regelung einer Prozesstemperatur geeignet.
e Eingabewert ist die temperaturkompensierte elektrolytische Leitfähigkeit, Referenztemperatur = 25 °C.
RS485-Schnittstelle
|
Protokoll |
JUMO digiLinea Modbus RTUb |
|
Geräteadresse |
1 bis 247 |
|
Datenformatec |
8 - 1 - no parity 8 - 2 - no parity 8 - 1 - odd parity 8 - 1 - even parity |
|
Baudraten |
9600 Baud 19200 Baud 38400 Baud |
|
Minimale Antwortzeit |
Einstellbar von 0 bis 500 ms |
a Das JUMO digiLine Protokoll vergibt die Schnittstellenparameter bei der Inbetriebnahme automatisch (Plug & Play).
b Das Modbus-RTU-Protokoll dient zum Betrieb des Sensors an einer JUMO mTRON T CPU oder einem Messumformer/Regler AQUIS 500 RS. Beim Betrieb an einem JUMO mTRON T müssen die Schnittstellenparameter vor der ersten Inbetriebnahme mit der JUMO DSM Software ein- gestellt werden. Der JUMO AQUIS 500 RS erkennt den Sensor automatisch und stellt die passenden Schnittstellenparameter ein.
c Angabe im Format Nutzbits - Stoppbit - Parität.
