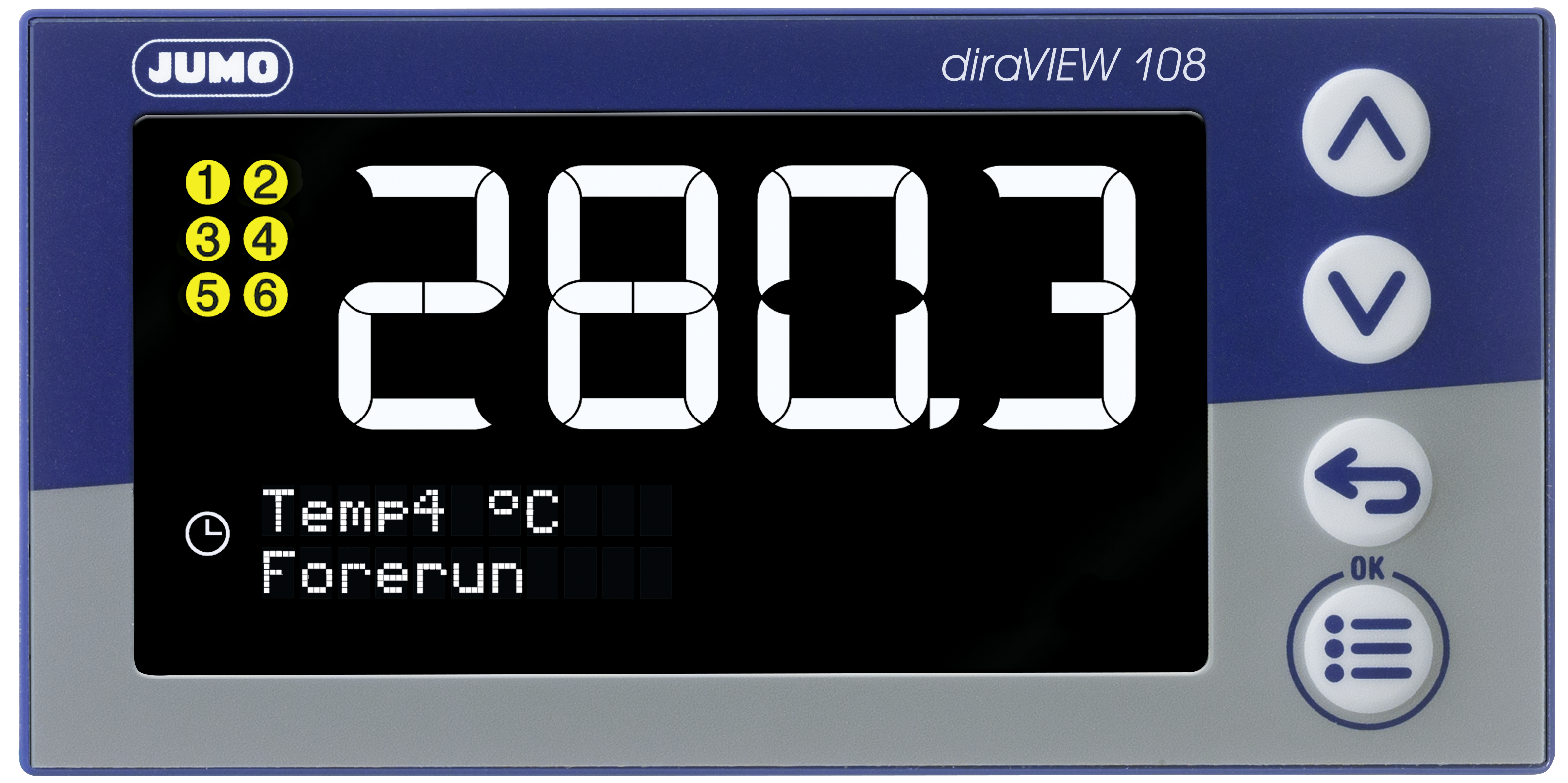

JUMO diraVIEW 108 (Querformat 96 x 48 mm, 1 x Analogeingang, 2 x Relais, 1 x DI, 1 x DI / DO)

JUMO diraVIEW 108 – Digitalanzeiger

Typ: 701513/8-0000-25/000

• Ausführung: Standard mit werkseitigen Einstellungen
• Spannungsversorgung: AC/DC 20-30 V, 48 bis 63 Hz
• Option 1-4: nicht belegt
• Typenzusatz: ohne
• 1 Analogeingang
• 2 Digitaleingänge (Digitaleingang 1 alternativ zu Logikausgang)
• 2 Relais (Schließer)
• 1 Logikausgang 0/14 V (alternativ zum Digitaleingang 1)
• Anzeige und Speichern von Min-/Max-Werten
• Tarierfunktion
• Hold-Funktion
• Tarierfunktion für Wiegeanwendungen
• Kundenspezifische Linearisierung mit der Möglichkeit, bis zu 40 Wertepaare oder ein Polynom zu definieren
• Timerfunktion
• Überwachung von 4 Grenzwerten
• Individuelle Anwenderebenen
• Optionale eigene Applikation mit Hilfe Strukturiertem Text (ST-Code)
• Optionale Mathematik- und Logikfunktion
• Einfache Installation durch Push-In-Technologie
• Optionaler Analogausgang
• Wahlweise RS485- oder Ethernet-Schnittstelle
• Zusätzliche analoge und digitale Eingänge über die Schnittstelle

Dieser Digitalanzeiger besteht aus fünf beliebig konfigurierbaren und universell einsetzbaren Geräten in unterschiedlichen DIN-Formaten zur Anzeige von Temperatur, Druck und anderen Prozessgrößen. Die Darstellung der Prozessgrößen und Parameter erfolgt über zwei 18-Segment-LCD-Anzeigen. Die Typen 701512, 701513 und 701514 sind zusätzlich mit einer Pixelmatrix-LCD-Anzeige zur Darstellung von Texten ausgestattet. Zusätzlich verfügen alle Geräte über separate Anzeigeelemente für die Schaltstellungen der Ausgänge sowie den Timer. Die Bedienung erfolgt über eine Folientastatur mit vier Tasten und dank der hohen Schutzart IP65 für den Einsatz in widrigen Umgebungsbedingungen geeignet.

Eingänge und Ausgänge

Jeder Gerätetyp ist mit einem universellen Analogeingang ausgestattet, der für Widerstandsthermometer, Thermoelemente, Strom, Spannung, Widerstandsferngeber und Widerstand/Poti geeignet ist. Außerdem verfügt jedes Gerät über einen Digitaleingang, einen umschaltbaren Digitaleingang/-ausgang.

Mit Ausnahme des Typs 701510, der standardmäßig einen Relaisausgang (Schließer) hat, verfügen alle anderen Typen über zwei Relaisausgänge (Schließer). Die Digitaleingänge sind für die Verbindung mit einem potentialfreien Kontakt ausgelegt. Der Digitalausgang liefert eine Logiksignal von 0 bis 14 V. Darüber hinaus stehen optional zusätzliche

• Relaisausgänge (Schließer)
• Logikausgänge (0 bis 14V)
• PhotoMOS®-Relaisausgänge
• Analogausgang (0 bis 10V / 0 bis 20 mA)

zur Verfügung.

Bestimmte Eingänge und Ausgänge können nicht gleichzeitig verwendet werden (siehe Hinweise im Anschlussplan)

Signalzuordnung über Selektoren

Die Eingangssignale sowie sämtliche internen Signale stehen in sogenannten Selektoren (Analogselektor, Digitalselektor) zur weiteren Verwendung im Gerät bereit. Die Ansteuersignale für die Ausgänge werden ebenfalls über Selektoren zugewiesen, was eine flexible Zuordnung von Signalen und Funktionen ermöglicht.

Schnittstellen

Das Gerät verfügt über eine USB-Device-Schnittstelle (Micro-B-Buchse auf der Rückseite), die speziell für die Verbindung mit einem PC zum Setup-Programm vorgesehen ist. Während der Konfiguration wird das Gerät über diese USB-Schnittstelle mit Strom versorgt, sodass keine Netzversorgung erforderlich ist.

Optional steht eine RS485-Schnittstelle zur Verfügung, die für die Kommunikation mit einem Modbus-Master (Modbus-RTU-Betriebsmodus) vorgesehen ist. Der Master kann bis zu zwei Analogwerte und zwei Binärwerte zum Gerät übertragen, die dort als externe Eingangssignale genutzt werden. Darüber hinaus sind zwei Analog-Merker und zwei Digital-Merker (binär) verfügbar. Als weitere Option ist eine Ethernet-Schnittstelle verfügbar, die die Betriebsmodi Modbus-TCP und Modbus-RTU/ASCII über TCP unterstützt. Über diese Schnittstelle können dieselben Parameter und Prozesswerte wie über die RS485-Schnittstelle übertragen werden.

Spannungsversorgung

Es stehen zwei Varianten der Spannungsversorgung zur Verfügung:

• AC110 bis 240 V
• AC/DC 20 bis 30 V

jeweils 48 bis 63 Hz

Elektrischer Anschluss

Einfacher und zeitsparender Anschluss mit Hilfe von praktischen Federzugklemmen (Push-In-Technologie)

Min-Max-Funktion

Unter Verwendung der Min-Max-Funktion werden der niedrigste und der höchste Messwert gespeichert und fortlaufend aktualisiert. Es besteht die Möglichkeit, diese Werte separat oder abwechselnd mit dem aktuellen Messwert anzeigen zu lassen. Ein Binärsignal ermöglicht es, die gespeicherten Werte zurückzusetzen und auf den aktuellen Messwert zu bringen.

Hold-Funktion

Durch die Hold-Funktion wird der Wert des Anzeigers "eingefroren", was bedeutet, dass dieser Wert so lange angezeigt wird, wie das steuernde Binärsignal aktiv ist.

Tarierfunktion

Die Tarierfunktion ermöglicht es, den Wert des Anzeigers auf null zu setzen, gesteuert durch ein Binärsignal (bei Wiegeanwendungen). Dabei wird der aktuell angezeigte Wert jedes Mal zum Tarawert hinzuaddiert. Durch ein weiteres Binärsignal kann der Tarawert auf null zurückgesetzt werden, sodass wieder der aktuelle Wert in der Anzeige erscheint.

Grenzwertüberwachungen

Das Gerät verfügt über vier Grenzwertüberwachungen mit jeweils acht konfigurierbaren Alarmfunktionen. Zur Überwachung kann ein beliebiges Analogsignal aus einem Selektor ausgewählt werden. Die Grenzwerte können entweder absolute Werte sein oder von einem anderen Analogsignal abhängen. Es sind verschiedene spezielle Funktionen wie:

• Ein-/Ausschaltverzögerung
• Wischerfunktion
• Alarmunterdrückung während der Einschaltphase oder bei Parameteränderungen
• Alarmverriegelung
• Selbsthaltung mit Quittierung

verfügbar.

Diese umfangreichen Funktionen ermöglichen eine flexible und präzise Realisierung von Alarm- und Grenzwertfunktionen.

Digitale Steuersignale

Diese Funktion ermöglicht die Konfiguration von bis zu 4 digitalen Steuersignalen. Dabei wird das Steuersignal entweder durch eine UND-/ODER/XOR-Verknüpfung von bis zu drei auswählbaren Binärsignalen gebildet oder ein einzelnes Binärsignal dient als Eingangssignal und kann als impulsförmiges Signal, verzögertes Signal, Wischersignal oder flanken getriggertes Signal ausgegeben werden. Bei letzterem wird die steigende oder fallende Flanke des Binärsignals ermittelt und das Ausgangssignal für die Dauer eines Abtastintervalls aktiviert. Das Ausgangssignal kann in allen genannten Fällen invertiert werden.

Timer

Nach Aktivierung des Timers wird ein invertierbares Signal für die festgelegte Timerlaufzeit erzeugt. Der Timer kann auch gestartet werden, nachdem eine Vorlaufzeit abgelaufen ist oder eine Toleranzgrenze erreicht wurde. Nach Ablauf des Timers kann ein Timer-Endesignal erzeugt werden, dass entweder zeitlich begrenzt ist oder eine Quittierung erfordert. Diese Funktionen des Timers ermöglichen eine breite Palette zeitabhängiger Abläufe.

Servicezähler

Der Servicezähler kann entweder die Anzahl der Schaltungen eines Binärsignals zählen oder dessen Einschaltdauer messen. Sobald der einstellbare Grenzwert erreicht ist, wird ein Binärsignal aktiviert, dass quittiert werden muss. Zusätzlich ist ein Betriebsstundenzähler verfügbar, der die Betriebszeit des Geräts erfasst.

Mathematik- und Logikfunktion

Durch die optionale Mathematik- und Logikfunktion (Typenzusatz) können analoge oder binäre Werte miteinander verknüpft werden. Mithilfe des Setup-Programms können bis zu vier frei konfigurierbare Mathematik- oder Logikformeln erstellt werden. Die Ergebnisse stehen anschließend im Analog- bzw. im Digitalselektor für die weitere Verwendung zur Verfügung.

Individuelle Anwenderebene

Die individuelle Anwenderebene bietet Platz für bis zu 16 editierbaren Konfigurationsparametern. Diese Parameter können im Setup-Programm individuell ausgewählt werden.

Setup-Programm

Mit dem Setup-Programm können Datensätze erstellt, bearbeitet, auf das Gerät übertragen und von dort ausgelesen werden. Die Daten können gesichert und ausgedruckt werden. Außerdem ermöglicht das Programm dem Anwender auf einfach Weise die Erstellung und den Ausdruck eines Anschlussplans, der die aktuelle Klemmenbelegung des Geräts darstellt.

Startup: Die Startup-Funktion ermöglicht die Aufzeichnung von Prozessgrößen während der Inbetriebnahme für maximal 24 Stunden. Die aufgezeichneten Diagramme stehen auf dem PC zur Verfügung und können beispielsweise zur Anlagendokumentation verwendet werden.

Onlinedaten: In einem separaten Fenster werden die aktuellen Prozessgrößen des Geräts angezeigt.

Kundenspezifische Linearisierung

Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden. Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung). Das Gerät unterstützt 2 kundenspezifische Linearisierungen.

Strukturierter Text

Durch die Option "Strukturierter Text" (Typenzusatz) erhält der Anwender die Möglichkeit, eine individuelle Applikation zu entwickeln. Diese Applikation wird mithilfe des ST-Editors erstellt, der Teil des Setup-Programms ist, und nutzt die SPS-Programmiersprache "Strukturierter Text". Nach Fertigstellung wird die Applikation auf das Gerät übertragen und dort kontinuierlich ausgeführt. Zur Fehlerbehebung und zum Testen stehen Online-Debugger-Funktionen im ST-Editor zur Verfügung.

Mithilfe des ST-Code ist es möglich bis zu 10 hinterlegte Textmeldungen applikationsabhängig anzuzeigen.
