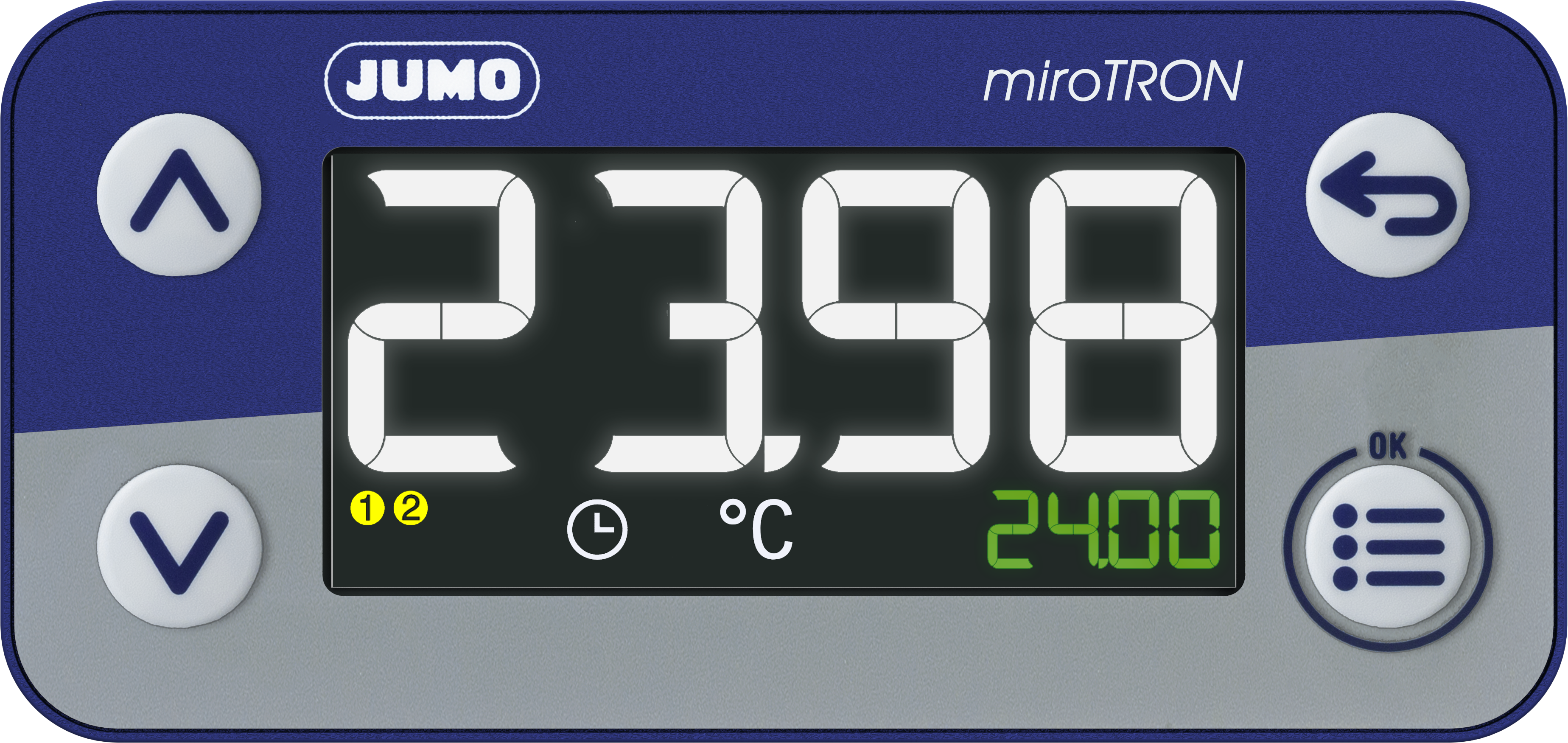

JUMO miroTRON mit 2 Relais, Frontansicht mit zwei 18-Segment-LCD-Anzeigen, Folientastatur mit 4 Tasten, elektronischer Thermostat, PID-Zweipunktregler-Option

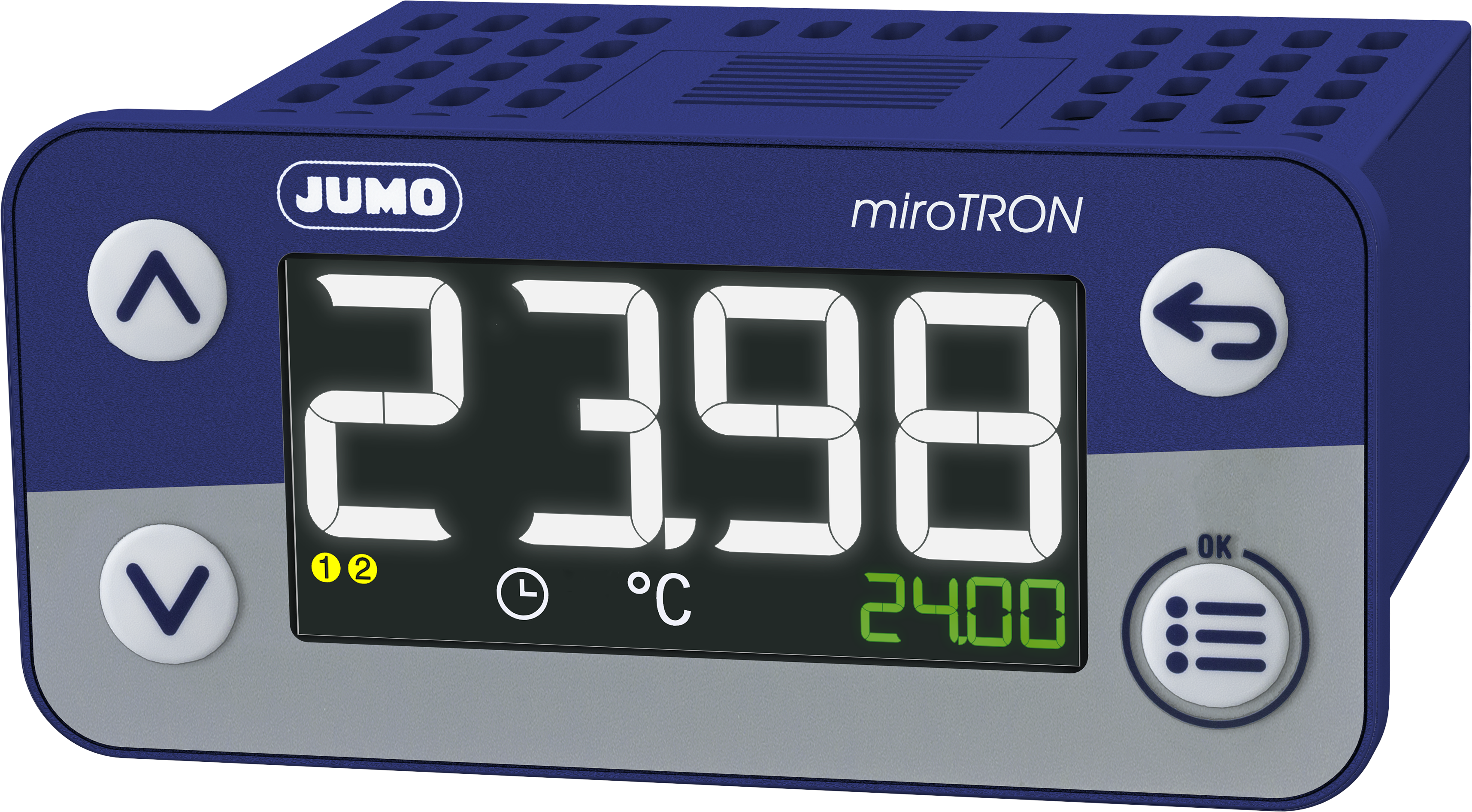

JUMO miroTRON mit 2 Relais, perspektivische Ansicht des grauen Kunststoffgehäuses, Folientastatur mit 4 Tasten sichtbar, elektronischer Thermostat, PID-Zweipunktregler-Option

Produktinformationen (Quickview)

Downloads & Datenblätter:

JUMO miroTRON 701080.pdf?ts=1779268786

Maße

Breite	7,8 cm
Höhe	4,3 cm
Länge	10,7 cm

Gewicht

0,2 kg

Weitere Eigenschaften

Ausgang	1 Relais (Wechsler AC 250 V, 10A) und 1 Relais (Schließer AC 250 V, 5A), ohmsche Last
Eingang	1 Thermoelement und 1 Digitaleingang
Spannungsversorgung	AC 230 V, +10/-15 %, 48 bis 63 Hz
Ursprungsland	DE
Zolltarifnummer	90321020

JUMO miroTRON mit 2 Relais, 76 x 36 x 62 mm

Artikelnummer: 802118

181,20 €

Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.

Preise exkl. MwSt. zzgl. Versandkosten.

Ausführung

Eingang: 0(4) bis 20 mA und 1 Digitaleingang, Ausgang: 1 Relais (Wechsler AC 250 V, 10 A) und 1 Relais (Schließer AC 250 V, 5 A), ohmsche Last, nur bei Typ 701080, Spannungsversorgung: AC 230 V +10 / -15 %, 48 bis 63 Hz

Eingang: 1 Thermoelement und 1 Digitaleingang, Ausgang: 1 Relais (Wechsler AC 250 V, 10 A) und 1 Relais (Schließer AC 250 V, 5 A), ohmsche Last, nur bei Typ 701080, Spannungsversorgung: AC 230 V +10 / -15 %, 48 bis 63 Hz

Eingang: 1 Widerstandsthermometer Pt100, Pt1000 in Zweileiterschaltung, 1 Digitaleingang, Ausgang: 1 Relais (Wechsler AC 250 V, 10 A) und 1 Relais (Schließer AC 250 V, 5 A), Spannungsversorgung: AC 230 V +10 / -15 %, 48 bis 63 Hz

Eingang: 1 Widerstandsthermometer Pt100, Pt1000 in Zweileiterschaltung, 1 Digitaleingang, Ausgang: 1 Relais (Wechsler AC 250 V, 10 A) und 1 Relais (Schließer AC 250 V, 5 A), Spannungsversorgung: DC 12 bis 24 V +15 / -15 %

Zahlung

Lieferung & Versand

Beratung

Quick-Infos

Produktinformationen (Quickview)

Downloads & Datenblätter:

JUMO miroTRON 701080.pdf?ts=1779268786

Maße

Breite	7,8 cm
Höhe	4,3 cm
Länge	10,7 cm

Gewicht

0,2 kg

Weitere Eigenschaften

Ausgang	1 Relais (Wechsler AC 250 V, 10A) und 1 Relais (Schließer AC 250 V, 5A), ohmsche Last
Eingang	1 Thermoelement und 1 Digitaleingang
Spannungsversorgung	AC 230 V, +10/-15 %, 48 bis 63 Hz
Ursprungsland	DE
Zolltarifnummer	90321020

Produktinformationen "JUMO miroTRON mit 2 Relais, 76 x 36 x 62 mm "

JUMO miroTRON – elektronischer Thermostat (Typ: 701080/0-05-23-02/000)

Dank der integrierten USB-Schnittstelle kann das JUMO miroTRON Thermostat mithilfe des Setup-Programms konfiguriert werden. Das Gerät ist einfach zu bedienen und benötigt wenig Zeit zur Installation.

Der elektronische Thermostat JUMO miroTRON ist für vielseitige Regel- und Überwachungsaufgaben ausgelegt und eignet sich besonders für Anwendungen, bei denen analoge Stromsignale verarbeitet werden.

Diese Ausführung verfügt über einen Eingang für 0(4)–20 mA Signale und ist damit ideal für die Einbindung in bestehende Prozessleitsysteme oder industrielle Messketten. Ergänzend steht ein Digitaleingang zur Verfügung, über den externe Signale oder Schaltbefehle integriert werden können.

Die aktuellen Messwerte und Einstellungen werden übersichtlich auf zwei 18-Segment-LCD-Anzeigen dargestellt. Zusätzliche Anzeigeelemente geben jederzeit Auskunft über den Status der Ausgänge, aktive Funktionen sowie die eingestellte Einheit.

Die Bedienung erfolgt über eine Folientastatur mit vier Tasten. Durch die klar strukturierte Menüführung und mehrsprachige Unterstützung (Deutsch, Englisch, Französisch, Spanisch) lässt sich das Gerät schnell und einfach konfigurieren.

Ausstattung dieser Gerätevariante

Eingang für 0(4)–20 mA Signale
zusätzlicher Digitaleingang
2 Relaisausgänge
- 1 Wechsler (AC 250 V, 10 A)
- 1 Schließer (AC 250 V, 5 A)
Spannungsversorgung: AC 230 V (+10 / -15 %), 48–63 Hz
zweizeilige LCD-Anzeige mit Statusanzeigen
Bedienung über Folientastatur
Push-in-Anschlusstechnik

Funktionen und Einsatzmöglichkeiten für den JUMO miroTRON

Der Thermostat kann als Heiz- oder Kühlregler eingesetzt werden und lässt sich optional um eine PID-Zweipunkt-Regelung erweitern, wodurch eine präzisere Prozessregelung möglich ist.

Für den praktischen Betrieb stehen verschiedene Funktionen zur Verfügung:

Grenzwertüberwachung mit konfigurierbaren Alarmfunktionen
Timerfunktion für zeitabhängige Steuerungen
Servicezähler zur Überwachung von Schaltzyklen und Betriebszeiten

USB-Schnittstelle & Konfiguration

Über die integrierte USB-Schnittstelle (Micro-B) kann das Gerät direkt mit einem PC verbunden werden. Die Parametrierung erfolgt über das optionale Setup-Programm. Während der Konfiguration ist keine separate Spannungsversorgung erforderlich.

Das Setup-Programm ermöglicht:

einfache Erstellung und Übertragung von Parametern
Auslesen von Geräteeinstellungen
Unterstützung bei der Inbetriebnahme

Besonderheiten des elektronischen Thermostats JUMO miroTRON

geeignet für die Verarbeitung von 0(4)–20 mA Signalen
ideal für industrielle Mess- und Steuerungssysteme
einfache Bedienung und schnelle Installation
flexibel erweiterbar durch optionale Regelungsfunktionen

Bestellangaben – Typ 701080
Pos.	Bezeichnung	Code	Beschreibung
(1)	Grundtyp
	Grundtyp	`701080`	Typ 701080 mit maximal 2 Relais, Format (76 × 36 × 62) mm
(2)	Ausführung
	Ausführung	`0`	Standardausführung
	Ausführung	`1`	Kundenspezifisch angepasste Hardware
	Ausführung	`2`	Kundenspezifisch angepasste Software
	Ausführung	`3`	Kundenspezifisch angepasste Hard- und Software
(3)	Eingang (Messeingangsgruppen)^a
	Eingang	`01`	1 Widerstandsthermometer Pt100, Pt1000 in Zweileiterschaltung, 1 Digitaleingang
	Eingang	`02`	1 Widerstandsthermometer Pt100, Pt1000 in Dreileiterschaltung
	Eingang	`04`	1 Thermoelement und 1 Digitaleingang
	Eingang	`05`	0(4) bis 20 mA und 1 Digitaleingang
	Eingang	`06`	0 bis 10 V und 1 Digitaleingang
(4)	Ausgang
	Ausgang	`23`	1 Relais (Wechsler AC 250 V, 10 A) und 1 Relais (Schließer AC 250 V, 5 A), ohmsche Last
	Ausgang	`26`	1 Relais (Schließer AC 250 V, 10 A), ohmsche Last und 1 Digitalausgang DC 0/14 V^b
(5)	Spannungsversorgung
	Spannungsversorgung	`02`	AC 230 V, +10/-15 %, 48 bis 63 Hz
	Spannungsversorgung	`05`	AC 115 V, +10/-15 %, 48 bis 63 Hz^c
	Spannungsversorgung	`30`	DC 12 bis 24 V, +15/-15 %
(6)	Typenzusätze
	Typenzusätze	`000`	ohne
	Typenzusätze	`033`	PID-Zweipunktregler
^a Messeingangsgruppen untereinander nicht umschaltbar. ^b Mindestbestellmenge: 50 Stück. ^c Mindestbestellmenge: 50 Stück.

Bestellschlüssel
Bestandteil	(1)	(2)	(3)	(4)	(5)	(6)
Trennzeichen		`/`	`-`	`-`	`-`	`/`
Bestellbeispiel	`701080`	`0`	`01`	`23`	`02`	`033`
Kompletter Bestellschlüssel	`701080/0-01-23-02/033`

Bestellschlüssel – Typ 701081
Position	Code	Beschreibung
(1) Grundtyp
Grundtyp	`701081`	Typ 701081 mit maximal 4 Relais, Format (76 × 36 × 72) mm
(2) Ausführung
Ausführung	`0`	Standardausführung
Ausführung	`1`	Kundenspezifisch angepasste Hardware
Ausführung	`2`	Kundenspezifisch angepasste Software
Ausführung	`3`	Kundenspezifisch angepasste Hard- und Software
(3) Eingang (Messeingangsgruppen)^a
Eingang	`01`	1 Widerstandsthermometer Pt100, Pt1000 in Zweileiterschaltung, 1 Digitaleingang
Eingang	`02`	1 Widerstandsthermometer Pt100, Pt1000 in Dreileiterschaltung
Eingang	`04`	1 Thermoelement und 1 Digitaleingang
Eingang	`05`	0(4) bis 20 mA und 1 Digitaleingang
Eingang	`06`	0 bis 10 V und 1 Digitaleingang
(4) Ausgang
Ausgang	`24`	4 Relais (Schließer AC 250 V, 2,5 A), ohmsche Last
(5) Spannungsversorgung
Spannungsversorgung	`02`	AC 230 V, +10/-15 %, 48 bis 63 Hz
Spannungsversorgung	`05`	AC 115 V, +10/-15 %, 48 bis 63 Hz^b
Spannungsversorgung	`30`	DC 12 bis 24 V, +15/-15 %
(6) Typenzusätze
Typenzusatz	`000`	ohne
Typenzusatz	`033`	PID-Zweipunktregler
^a Messeingangsgruppen untereinander nicht umschaltbar. ^b Mindestbestellmenge: 50 Stück.

Aufbau des Bestellschlüssels – Typ 701081
	(1)		(2)	(3)	(4)	(5)		(6)
Bestellschlüssel		`/`	`-`	`-`	`-`		`/`
Bestellbeispiel	`701081`	/	`0`	`01`	`24`	`02`	/	`033`

Häufige Fragen

Der Thermostat eignet sich für Regel- und Überwachungsaufgaben und verarbeitet analoge Stromsignale in industriellen Anwendungen.

Diese Ausführung ist für 0(4)–20 mA Signale ausgelegt und lässt sich in bestehende Mess- und Steuerungssysteme einbinden.

Ja, über die integrierte USB-Schnittstelle können Sie Einstellungen einfach am Computer erstellen und übertragen.

Ja, die Menüführung ist übersichtlich, die Bedienung erfolgt über vier Tasten und unterstützt mehrere Sprachen.

Mit den zwei Relais können Sie beispielsweise eine Heizung sowie ein zusätzliches Signal oder einen Alarm schalten.

Ja, die Push-in-Anschlusstechnik sorgt für eine schnelle und einfache Verdrahtung.

Ja, der Thermostat lässt sich optional um eine PID-Zweipunkt-Regelung erweitern.

Technische Daten:

Analogeingang

Thermoelemente

Bezeichnung	Typ	Norm	ITS	Messbereich	Genauigkeit^a
Fe-CuNi	„L“	DIN 43710 (1985-12)	IPTS-68	-200 bis +900 C	£ 0,4 %
Fe-CuNi	„J“	DIN EN 60584-1:2013 IEC 60584-1:2013	ITS-90	-210 bis +1200 °C	£ 0,4 % ab -100 °C
NiCr-Ni	„K“	DIN EN 60584-1:2013 IEC 60584-1:2013	ITS-90	-270 bis +1300 °C	£ 0,4 % ab -80 °C

^a Die Genauigkeit bezieht sich auf den Messbereich.

Umgebungstemperatureinfluss	£ 300 ppm/K
Vergleichsstelle	intern oder extern (konstant)
Vergleichsstellentemperatur	0 °C (fest eingestellt)
Eingangsfilter	digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s

Widerstandsthermometer

Bezeichnung	Norm	ITS	Anschlussart	Messbereich	Genauigkeit^a	Messstrom
Pt100	DIN EN 60751:2008 IEC 60751:2008	ITS-90	2-/3-Leiter	-200 bis +600 °C	£ 0,25 %	500 mA
Pt1000	DIN EN 60751:2009 IEC 60751:2008	ITS-90	2-/3-Leiter	-200 bis +600 °C	£ 0,25 %	100 mA
Kundenspezifisch				150 bis 3000 W	£ 0,25 %	< 500 mA

^a Die Genauigkeit bezieht sich auf den Messbereich.

Umgebungstemperatureinfluss	£ 300 ppm/K
Sensorleitungswiderstand	max. 30 W je Leitung
Eingangsfilter	digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s

Spannung, Strom (Einheitssignale)

Bezeichnung	Messbereich	Genauigkeit^a	Eingangswiderstand bzw. Bürdenspannung
Spannung	0 bis 10 V	£ 0,15 %	> 100 kW
Strom	4 bis 20 mA	£ 0,125 %	< 2,5 V
Strom	0 bis 20 mA	£ 0,125 %	< 2,5 V

^a Die Genauigkeit bezieht sich auf den maximalen Messbereich. Bei kleinen Messspannen verringert sich die Linearisierungsgenauigkeit.

Umgebungstemperatureinfluss	£ 100 ppm/K
Messsbereichsunter-/-überschreitung	nach NAMUR-Empfehlung NE 43 (nur Stromeingang 4 bis 20 mA)
Eingangsfilter	digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s

Messkreisüberwachung

Das Verhalten des Gerätes im Fehlerfall ist konfigurierbar.

Messwertgeber	Messbereichsunter- schreitung	Messbereichsüber- schreitung	Kurzschluss (Fühler/ Leitung)	Bruch (Fühler/Lei- tung)	Verpolung
Widerstandsthermo- meter	++	++	++	++	---
Thermoelement	++	++	---	++	(+)^a
Strom 0 bis 20 mA	---	++	---	---	---
Strom 4 bis 20 mA	++	++	++	++	++
Spannung 0 bis 10 V	---	++	---	---	++
++ = wird erkannt --- = wird nicht erkannt (+) = wird bedingt erkannt

^a abhängig von der eingestellten Kennlinie

Digitaleingang

Eingang für potenzialfreien Kontakt Funktion

Kontakt geschlossen: Eingang ist aktiv (RON < 1 kΩ) Kontakt offen: Eingang ist inaktiv (ROFF > 100 kΩ)

Digitalausgänge

1 Relais (Wechsler)

Schaltleistung Kontaktlebensdauer

max. 10 A bei DC 30 V oder AC 250 V, ohmsche Last

100.000 Schaltungen bei Nennlast

Bestellcode 23

1 Relais (Schließer)

Schaltleistung Kontaktlebensdauer

max. 5 A bei DC 30 V oder AC 250 V, ohmsche Last

100.000 Schaltungen bei Nennlast

1 Relais (Schließer)

Schaltleistung Kontaktlebensdauer

max. 10 A bei DC 30 V oder AC 250 V, ohmsche Last

100.000 Schaltungen bei Nennlast

Bestellcode 26

1 Digitalausgang DC 0/14 V

Ausgangssignal Strom

DC 0/14 V ±15 %

max. 20 mA (bei Nennspannung 14 V)

4 Relais (Schließer)

Schaltleistung Kontaktlebensdauer

max. 2,5 A bei DC 30 V oder AC 250 V, ohmsche Last

200.000 Schaltungen bei Nennlast

Bestellcode 24

Schnittstelle

USB-Device
Steckertyp	Micro-B (Buchse)
Standard	Low-Speed, Full-Speed
Max. Leitungslänge	5 m

Anzeige

18-Segment-LCD-Anzeigen
Ziffernhöhe Farbe	obere Anzeige: 13 mm weiß	untere Anzeige: 4 mm grün
Stellen inkl. Nachkommastellen	4	7
Nachkommastellen	0, 1 oder automatisch (konfigurierbar)

Elektrische Daten

Spannungsversorgung entsprechend der bestellten Ausfüh- rung	02	AC 230 V -15/+10 %, 48 bis 63 Hz
	05	AC 115 V -15/+10 %, 48 bis 63 Hz
	30	DC 12 bis 24 V, -15/+15 % SELV
Elektrische Sicherheit		nach DIN EN 61010, Teil 1 Überspannungskategorie II bis 300 V Netzspannung, Verschmutzungsgrad 2
Leistungsaufnahme Typ 701080 Typ 701081		Typ AC 230 V: max. 3,3 W max. 4 W	Typ AC 115 V: max. 3,6 W max. 4,2 W	Typ DC 12 bis 24 V: max. 1,7 W max. 2,3 W
Genauigkeit Timer		1 %
Abtastzyklus		250 ms
Elektrischer Anschluss		rückseitig über Federzugklemmen (Push-In-Technologie)
Leiterquerschnitt, mechanisch
Draht oder Litze		min. 0,2 mm², max. 1,5 mm²
(ohne Aderendhülse)
Litze mit Aderendhülse		ohne Kunststoffkragen: min. 0,2 mm², max. 1,5 mm²
		mit Kunststoffkragen: min. 0,2 mm², max. 0,75 mm²
Abisolierlänge		8 mm
Leiterquerschnitt, elektrisch
5 A Laststrom		min. 0,75 mm²
10 A Laststrom		min. 1,0 mm²
16 A Laststrom		min. 1,5 mm²

Umwelteinflüsse

Umgebungstemperaturbereich Lagerung Betrieb	-30 bis +70 °C -10 bis +55 °C
Aufstellhöhe	max. 2000 m über NN
Klimatische Umgebungsbedingungen	nach DIN EN 60721-3 mit erweitertem Temperaturbereich £ 90 % rel. Feuchte ohne Betauung nach Klasse 1K2 nach Klasse 3K3
Klimafestigkeit
Lagerung
Betrieb
Mechanische Umgebungsbedingungen	nach DIN EN 60721-3
Lagerung	nach Klasse 1M2
Transport	nach Klasse 2M2
Betrieb	nach Klasse 3M3
Elektromagnetische Verträglichkeit (EMV) Störaussendung Störfestigkeit	Produktfamilien Norm DIN EN 61326-1 Klasse B^a Industrieanforderung

^a Das Produkt ist für den industriellen Einsatz sowie für Haushalt und Kleingewerbe geeignet

Gehäuse

Gehäuseart	Kunststoffgehäuse für den Schalttafeleinbau nach IEC 61554 (Verwendung in Innenräumen), ko- baltblau RAL 5013
Gehäusefront	Folientastatur, oberere Schräge kobaltblau RAL 5013, untere Schräge silbergrau RAL 7001
Schalttafelstärke	1 bis 10 mm
Gehäusebefestigung	in Schalttafel unter Verwendung des mitgelieferten Befestigungsrahmens bzw. der beiden Befesti- gungselemente
Gebrauchslage	beliebig^a
Schutzart	nach DIN EN 60529, frontseitig IP65, rückseitig IP20
Gewicht Typ 701080 Typ 701081	max. 154 g max. 159 g

^a Die maximal zulässige Umgebungstemperatur gilt nur für den Einbau mit senkrechter Orientierung der Anzeige.

Zulassungen und Prüfzeichen

Prüfzeichen

Prüfstelle

Zertifikate/Prüfnummern

Prüfgrundlage

Gilt für

c UL us

Underwriters Laboratories

E201387

UL 61010-1 (3. Ed.),

CAN/CSA-22.2 No. 61010-1

(3. Ed.)

alle Ausführungen

Das Gerät hat die Zulassung, wenn das betreffende Prüfzeichen auf dem Gerät abgebildet ist.

JUMO miroTRON mit 2 Relais, 76 x 36 x 62 mm

Zahlungsarten

Individuelles Angebot anfordern (ab 5 Stück)

Lieferung & Versand

Persönliche Beratung

Quick-Infos

Produktinformationen "JUMO miroTRON mit 2 Relais, 76 x 36 x 62 mm "

Ausstattung dieser Gerätevariante

Funktionen und Einsatzmöglichkeiten für den JUMO miroTRON

USB-Schnittstelle & Konfiguration

Besonderheiten des elektronischen Thermostats JUMO miroTRON

Häufige Fragen

Thermoelemente

Widerstandsthermometer

Spannung, Strom (Einheitssignale)

Messkreisüberwachung

JUMO miroTRON mit 2 Relais, 76 x 36 x 62 mm

Zahlungsarten

Individuelles Angebot anfordern (ab 5 Stück)

Lieferung & Versand

Persönliche Beratung

Quick-Infos

Produktinformationen "JUMO miroTRON mit 2 Relais, 76 x 36 x 62 mm "

Ausstattung dieser Gerätevariante

Funktionen und Einsatzmöglichkeiten für den JUMO miroTRON

USB-Schnittstelle & Konfiguration

Besonderheiten des elektronischen Thermostats JUMO miroTRON

Häufige Fragen

Wofür kann ich den JUMO miroTRON einsetzen?

Welche Signale kann ich an das Gerät anschließen?

Kann ich den Thermostat am PC konfigurieren?

Ist die Bedienung unkompliziert?

Wofür sind die zwei Relaisausgänge gedacht?

Ist der Thermostat schnell installiert?

Kann ich den Funktionsumfang später erweitern?

Thermoelemente

Widerstandsthermometer

Spannung, Strom (Einheitssignale)

Messkreisüberwachung

Firmenkunde

Privatkunde
