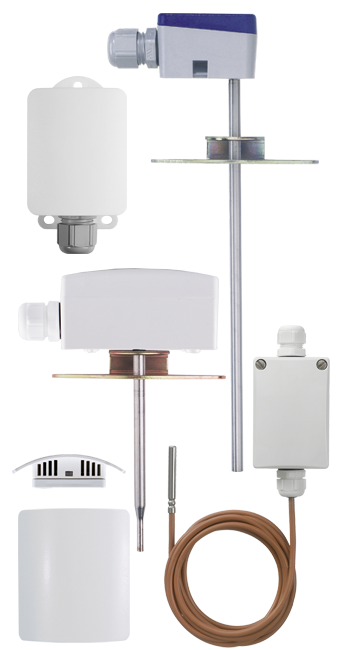

JUMO Raum- und Außen-Widerstandsthermometer Schutzart IP54
83,10 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 28 Tagen, Lieferzeit 1-2 Tage
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "JUMO Raum- und Außen-Widerstandsthermometer Schutzart IP54"
Widerstandsthermometer von JUMO für Temperaturmessungen im Innen- und Außenbereich mit Einsatztemperatur -20 bis +80 °C
JUMO Raum- und Außen-Widerstandsthermometer ohne Messumformer mit Schutzart IP54 Typ: 902520/11-635-1003-1/000
Das Widerstandsthermometer mit Schutzart IP54 eignet sich für Temperaturmessungen in Innen- und Außenbereichen. Mit Pt100 in Zweileiterschaltung und einem Messbereich von -20 bis +80 °C ist diese Ausführung für klimatechnische Anwendungen mit erhöhtem Schutzbedarf ausgelegt.
Diese Ausführung ist für Temperaturmessungen gedacht, in denen das Gerät besser gegen Umwelteinflüsse geschützt sein soll als einfache Raumfühler. Mit einem Pt100 in Zweileiterschaltung, einem Einsatzbereich von -20 bis +80 °C und Schutzart IP54 eignet sich dieses Widerstandsthermometer besonders für klimatechnische Anwendungen, bei denen Temperaturen zuverlässig in Räumen oder im Außenbereich erfasst werden müssen.
Technische Daten
- Ausführung: Raum- und Außen-Widerstandsthermometer
- Messeinsatz: 1 x Pt100
- Schaltungsart: Zweileiterschaltung
- Messumformer: ohne
- Einsatztemperatur: -20 bis +80 °C
- Schutzart: IP54
Vorteile und technische Besonderheiten des Widerstandsthermometer für Raum- und Außenmessungen von JUMO
- geeignet für Innen- und Außenbereiche
- Schutzart IP54 für besser geschützte Einsatzorte
- passend für Temperaturen von -20 bis +80 °C
- bewährter Pt100 für klassische Temperaturmessaufgaben
- direkte Einbindung ohne integrierten Messumformer
- gute Lösung für klimatechnische Anwendungen mit wechselnden Umgebungsbedingungen
- robustere Ausführung als reine Innenraumfühler
Der Unterschied zu einfacheren Innenraumvarianten liegt hier vor allem in der robusteren Schutzart. IP54 macht die Ausführung interessant für Einsatzorte, an denen Staub oder Spritzwasser eine Rolle spielen können. Dadurch passt sie gut zu Anwendungen, bei denen der Fühler nicht nur im geschützten Innenraum, sondern auch in stärker beanspruchten Umgebungen verwendet wird.
Für die Temperaturerfassung kommt ein Pt100-Sensor in Zweileiterschaltung zum Einsatz. Das ist eine bewährte Lösung für viele klassische Messaufgaben in der Klimatechnik. Da kein Messumformer integriert ist, eignet sich diese Variante besonders für Anwendungen, in denen der Sensor direkt an eine passende Auswerte- oder Regeltechnik angeschlossen werden soll.
Typische Einsatzbereiche
- Raumtemperaturmessung in der Klimatechnik
- Außentemperaturerfassung an Gebäuden
- technische Innen- und Außenbereiche
- Heizungs-, Lüftungs- und Klimaanlagen
- Anwendungen mit erhöhtem Schutzbedarf gegenüber Staub und Spritzwasser
Maße
| Breite | 7,5 cm |
|---|---|
| Höhe | 6,5 cm |
| Länge | 7,5 cm |
Gewicht
| Gewicht | 43 g |
|---|
Weitere Eigenschaften
| Messeinsatz | 1x Pt 100 Zweileiterschaltung |
|---|---|
| Schutzart | IP54 |
| Temperaturbereich | -20°C ... +80°C |
| Toleranz / Klasse | Klasse B |
| Ursprungsland | RO |
| Zolltarifnummer | 90251900 |
| Merkmal | Beschreibung |
|---|---|
| Anschlussgehäuse |
Kunststoffgehäuse PC (Grundtyp 902520/11, Werkstoff PP),
Schutzart IP20 bis IP65. Grundtyp 902524/25 Schutzart IP54 und IP65. |
| Schutzrohr | Edelstahl 1.4571; Ø 6 mm |
| Messeinsatz |
Pt100-Temperatursensor, DIN EN 60751, Klasse B,
Zweileiterschaltung. Pt1000-Temperatursensor, DIN EN 60751, Klasse B, Zweileiterschaltung. Weitere Ausführungen siehe Bestellangaben. |
| Messumformer | Analoger Messumformer, Ausgangssignal 4 bis 20 mA oder 0 bis 10 V. |
| Eigenschaft | Ausgang 4 bis 20 mA | Ausgang 0 bis 10 V |
|---|---|---|
| Eingang | ||
| Messeingang | Pt100 (DIN EN 60751) | Pt100 (DIN EN 60751) |
| Sensorstrom | ≤0,5 mA | ≤0,5 mA |
| Messrate | Dauermessung, da analoger Signalpfad | Dauermessung, da analoger Signalpfad |
| Messkreisüberwachung | ||
| Messbereichsunterschreitung | abfallend bis ≤ 3,6 mA | 0 V |
| Messbereichsüberschreitung | ansteigend auf ≥ 22 bis < 28 mA (typisch 24 mA) |
ansteigend auf ≥ 11 bis < 14 V (typisch 12 V) |
| Fühlerkurzschluss | ≤ 3,6 mA | 0 V |
| Fühler- und Leitungsbruch | ≥ 22 bis < 28 mA (typisch 24 mA) | ≥ 11 bis < 14 V (typisch 12 V) |
| Ausgang | ||
| Ausgangssignal | Eingeprägter Gleichstrom 4 bis 20 mA | Gleichspannung 0 bis 10 V |
| Übertragungsverhalten | temperaturlinear | temperaturlinear |
| Übertragungsgenauigkeit | ≤ ±0,1 % | ≤ ±0,2 % |
| Dämpfung der Restwelligkeit einer Spannungsversorgung 24 V, Amplitude 10 V/50 Hz, Bürde 470 Ω / Last 10 MΩ | 37 dB | 40 dB |
| Bürde (Rb) | Rb = (Ub - 7,5 V) ÷ 22 mA | - |
| Bürdeneinfluss | ≤ ±0,02 % / 100 Ωa | - |
| Last/Lasteinfluss | - | ≥ 10 kΩ / ≤ ±0,1 % |
| Einstellzeit bei Temperaturänderung | ≤ 10 ms | ≤ 10 ms |
| Abgleichbedingungen | DC 24 V / ca. 22 °C | DC 24 V / ca. 22 °C |
| Abgleichgenauigkeit | ≤ ±0,2 %a,b oder ≤ ±0,2 K | ≤ ±0,2 %a,b oder ≤ ±0,2 K |
| Gesamtgenauigkeit Sensor/Abgleich | ±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
±0,4 K (typisch) bei 20 °C / 24 V Spannungsversorgung |
| Spannungsversorgung | ||
| Spannungsversorgung (Ub) | DC 7,5 bis 30 V | DC 15 bis 30 V |
| Verpolungsschutz | ja | ja |
| Spannungsversorgungseinfluss | ≤ ±0,01 %/V Abweichung von 24 Va | ≤ ±0,01 %/V Abweichung von 24 Va |
| Umwelteinflüsse | ||
| Betriebstemperaturbereich | -40 bis +85 °C | -40 bis +85 °C |
| Lagertemperaturbereich | -40 bis +100 °C | -40 bis +100 °C |
| Temperatureinfluss | ≤ ±0,01 %/K Abweichung von 22 °C a | ≤ ±0,01 %/K Abweichung von 22 °C a |
| Klimafestigkeit ähnlich DIN EN 60654 Klasse C1 |
relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung | relative Feuchte ≤ 95 % im Jahresmittel ohne Betauung |
| EMV Störaussendung/-festigkeit | EN 61326 Klasse B, Industrieanforderungen | EN 61326 Klasse B, Industrieanforderungen |
a Alle Angaben beziehen sich auf den Messbereichsendwert 20 mA.
b Der größere Wert hat Gültigkeit.
| Prüfzeichen | Prüfstelle | Zertifikat / Prüfnummer | Prüfgrundlage | Gilt für |
|---|---|---|---|---|
|
SIL QUALIFIED PL QUALIFIED |
– | – | – |
Typenzusatz 058 in Verbindung mit Herstellererklärung |
