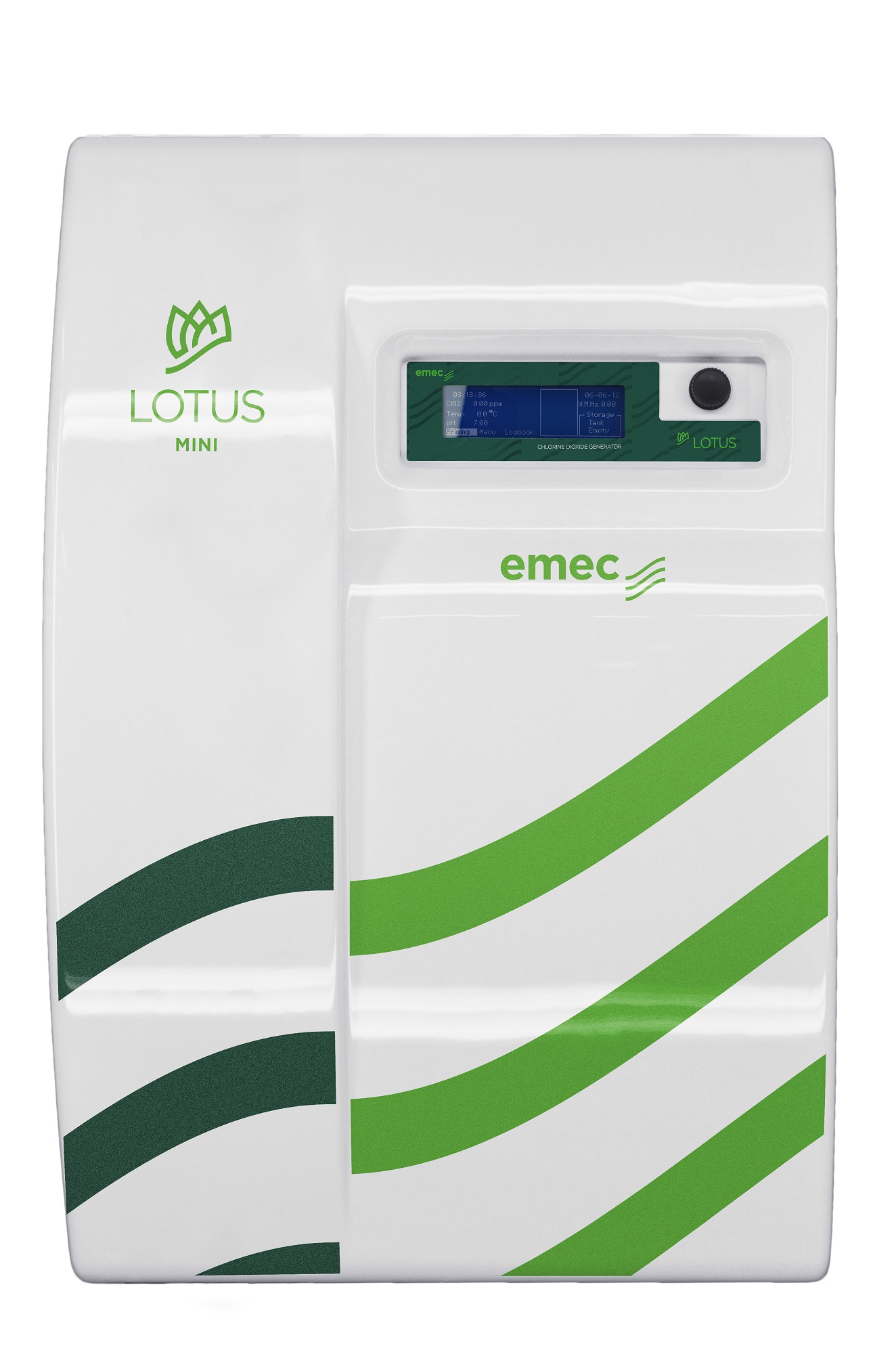

emec LOTUS MINI 20 - Chlordioxidgenerator

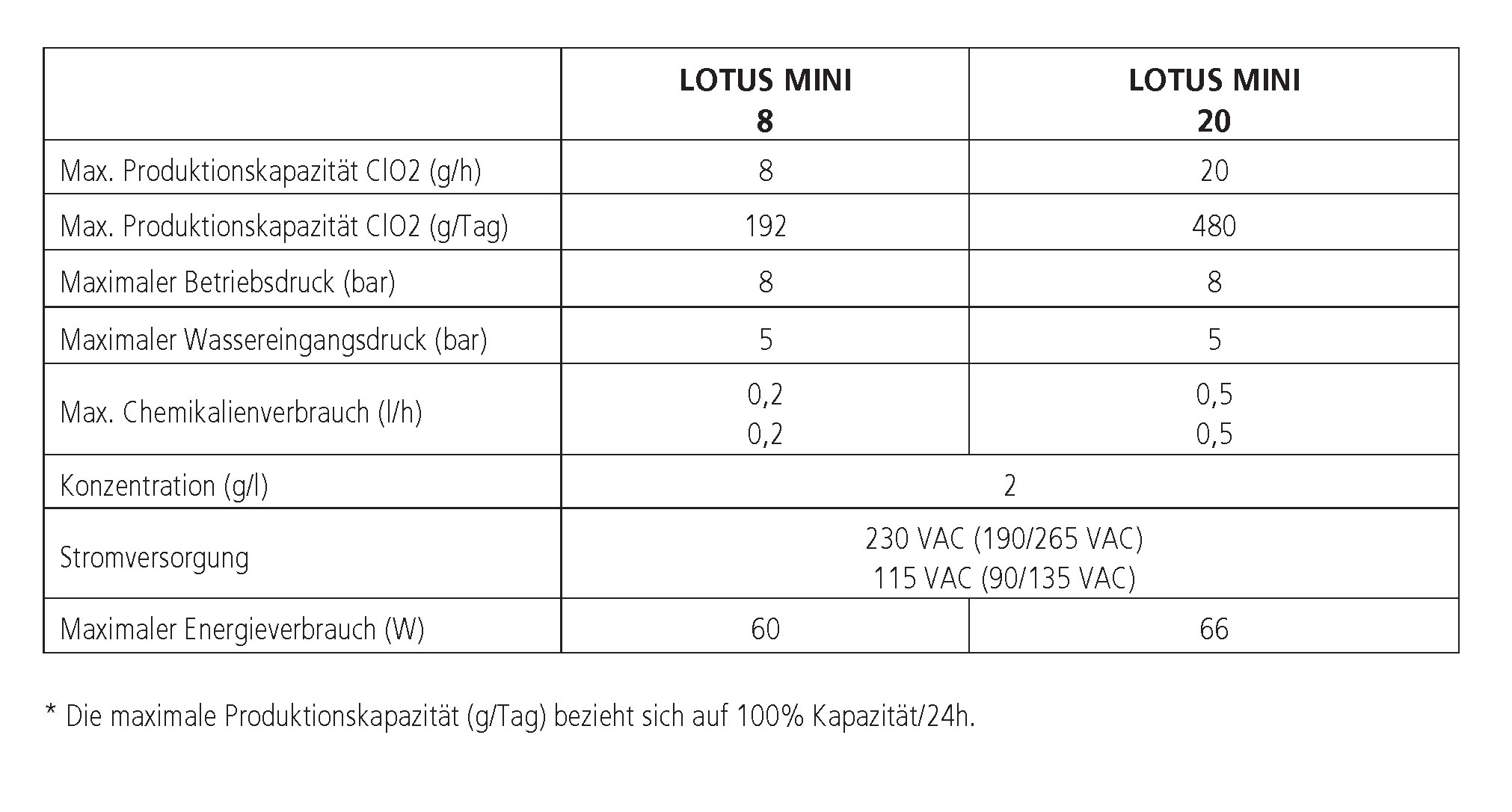

Das LOTUS MINI System ist ein Gerät zur Herstellung, Dosierung und Überwachung von Chlordioxid zur Desinfektion von Wasser und ist als System mit einer Leistung von 8 g/h (192 g/Tag) sowie als System für bis zu 20 g/h (480 g/Tag) verfügbar. Chlordioxid wird durch das Säure-Chlorit-Verfahren aus verdünnter Salzsäure (HCl 9%) und Natriumchlorit (NaClO2 7,5%) erzeugt.

Die Chlordioxidproduktion durch LOTUS MINI kann entsprechend dem Durchfluss des Wassers oder gemäß einem vordefinierten Sollwert gesteuert werden.

Es wird kein Chlordioxid gespeichert oder gelagert, somit entstehen außerhalb der Prozessanwendung weder Chlordioxidgas noch konzentrierte Lösungen.

LOTUS MINI ist so konstruiert, dass die Chlordioxid-Erzeugung in einer speziellen Reaktionskammer erfolgt. Sicherheit wird durch Multifunktionsventile an den Einspritzstellen in die Reaktionskammer gewährleistet. Die Ausgangschemikalien werden in Tanks gelagert und über Sauglanzen in die Reaktionskammer eingespeist. Integrierte Füllstandsensoren stoppen die Pumpen automatisch, wenn die Tanks leer sind.

Das Lotus Mini System ist mit folgenden Komponenten ausgestattet:

•        Dem Lotus Steuergerät
•        Dosierpumpen für HCI (rot) und NaCIO2 (blau)
•        Einer Pumpe für Verdünnungswasser (grau)
•        3SEFL Durchflusssensoren zur Gewährleistung erhöhter Sicherheit
•        Einem Multifunktionsventil MFKT/V, das Druck und Sicherheit regelt sowie als Antisiphon- und Ablassventil fungiert
•        Eine Reaktionskammer
•        Einspritzventilen
•        2 Sauglanzen

Vorteile:

•        Reaktion unter atmosphärischem Druck
•        Hoher Stabilität der Chlordioxid-Lösung
•        Kein Verlust von CIO2 durch geschlossene Reaktionskammer
•        Verwendung von verdünnten Chemikalien

Funktionen:

•        Sofortige CIO2-Produktion
•        Proportionale CIO2-Dosierung
•        Eingang Strömungsüberwachung (Durchflussalarm)
•        Füllstandkontrollen Tank (Füllstandalarme)
•        Wasserzähleranschluss
•        Standby-Eingang
•        Echtzeit-Produktionsdaten
•        Überwachung von Pumpen und Durchflusssensoren (SEFL)
•        Kontinuierliche Datenspeicherung mit Systemdatenprotokoll (Logbuch im Menü)
•        ERMES-Kommunikation
•        mA-Ausgang
•        Anzeige des nächsten Servicetermins
•        Optionales USB-Datenprotokoll
•        Optionales Ethernet-Modul
•        Optionales internes GSM/GPRS-Modem

Merkmale:

•        CIO2-Konzentration: 2g/l
•        Dosierpumpen für HCI (rot), NaCIO2 (blau) und Verdünnungswasser (grau)
•        3 Kontrollsensoren SEFL zur Überwachung der Pumpendosierung
•        Multifunktionsventil MFKT/V für Druck und Sicherheit, als Antisiphon- und Ablassventil
•        Reaktionskammer aus PVC
•        Gehäuse aus ASA (Acrylnitril-Styrol-Acrylat-Copolymer)
•        Schutzart IP65 (NEMA4x) für das LOTUS-Steuergerät und die Pumpen
•        Drehregler für einfache Programmierung
•       Betriebstemperatur: 0/45°C (32/110°F)
