emec PRISMA Serviceset I - PVDF Pumpenkopf, Viton Dichtung und PTFE Membrane

Artikelnummer: 896309

103,00 €*

Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.

Versandfertig in 7 Tagen, Lieferzeit 1-2 Tage

Auswahl Service Set (Pumpenkopf Model / Größe)
Pumpenkopf- und Dichtungsmaterial

Artikelnummer: 896309
EAN: 4068823004144
Angebot als PDF
Anmelden für adressiertes Angebot
Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "emec PRISMA Serviceset I - PVDF Pumpenkopf, Viton Dichtung und PTFE Membrane"

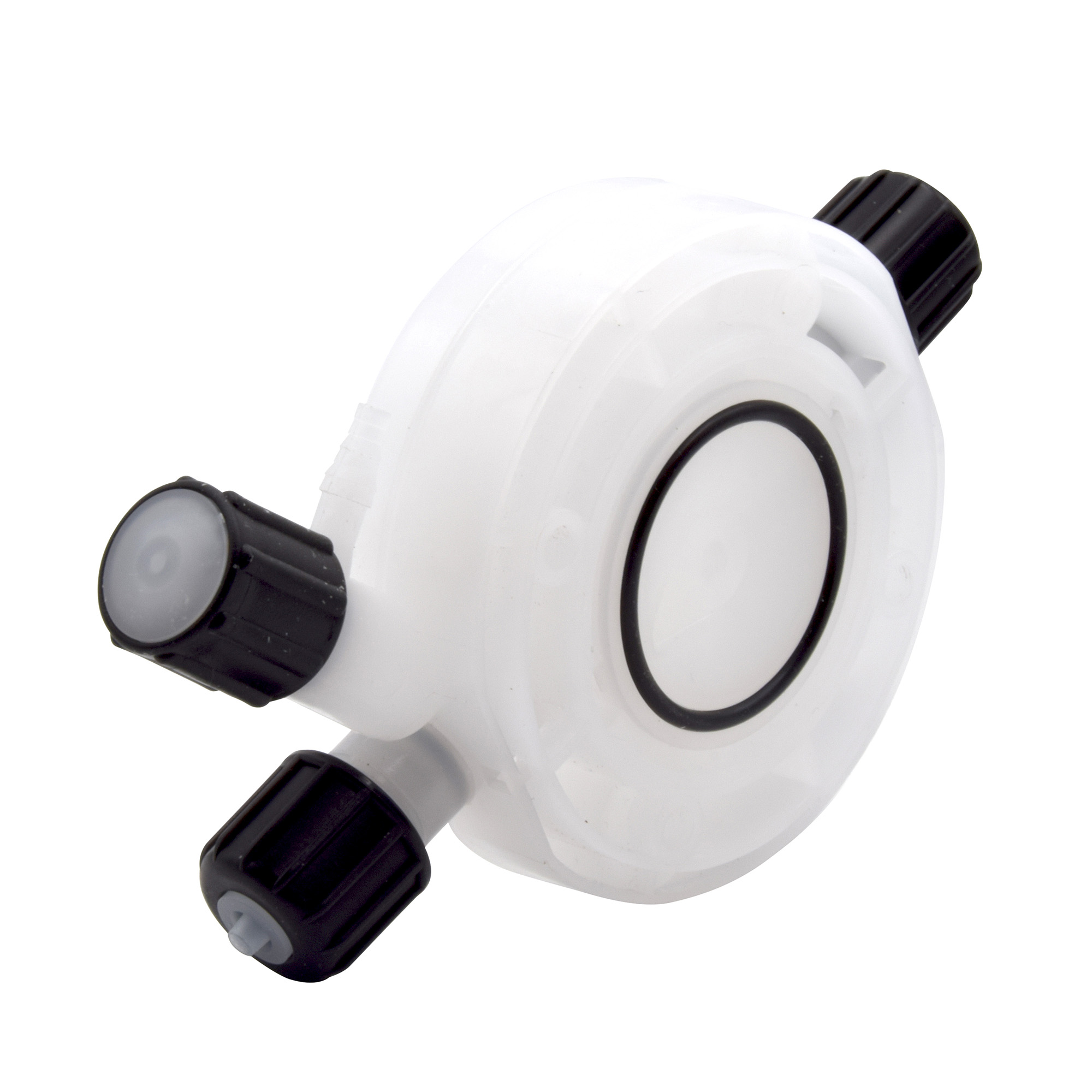

Das emec Service- Set für die PRISMA Pumpe besteht aus dem Pumpenkopf*, samt Dichtring und einer Membran, welche bei allen Ausführungen der Pumpe gleich ist und aus dem Material PTFE besteht.

Unsere Service- Sets gibt es in den Ausführungen I, L, M und N. Der Unterschied hierbei ist einzig die Größe des Pumpenkopfes, welcher je nach Druck- und Durchflussmenge verschieden groß ausfällt. Die zweite Auswahl Ihrerseits bestimmt das Material des Pumpenkopfes und das Material des Dichtrings.

Die richtige Auswahl des Service-Sets, sprich die richtige Wahl der Pumpenkopfgröße sowie des Pumpenkopf- und Dichtungsmaterials, kann einfach über Ihr Typenschild der Prisma Pumpe wie folgt getroffen werden.

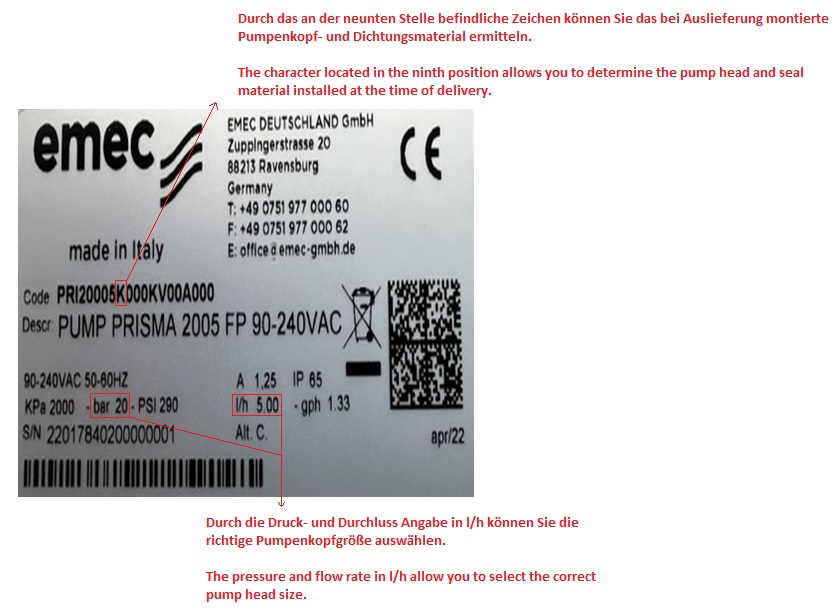

1. Auf dem Typenschild Ihrer Prisma Pumpe finden Sie über der Angabe der Seriennummer den Druck "bar xxx - PSI xxx" und nachfolgend die Pumpleistung nach "l/h xxx - gph xxx". Mit diesen beiden Angabe können Sie einfach die richtige Pumpenkopfgröße ermitteln (I, L, M, N)
(siehe Beispielbild Typenschild im Artikel)

Ausführung I
  • 20 bar / 1 Liter pro Stunde
Ausführung L
  • 16 bar / 7,5 Liter pro Stunde
  • 20 bar / 5 Liter pro Stunde
  • 25 bar / 2 Liter pro Stunde
Ausführung M
  • 10 bar / 13 Liter pro Stunde
Ausführung N
  • 2 bar / 80 Liter pro Stunde
  • 3 bar / 70 Liter pro Stunde
  • 4 bar / 50 Liter pro Stunde
  • 5 bar / 28 Liter pro Stunde
  • 7 bar / 20 Liter pro Stunde
2. Auf dem Typenschild finden Sie im "Code" versteckt den Hinweis auf den bei Auslieferung montierten Pumpenkopf und dessen Dichtungsmaterial. Das neunte Zeichen gibt das Dichtungsmaterial wieder.

(siehe Beispielbild Typenschild im Artikel)

Die gängigsten Typen finden Sie nachfolgend und diese werden über unsere Auswahlmatrix abgebildet:
K    = PVDF Pumpenkopf mit Viton Dichtung
D    = PP Pumpenkopf mit EPDM Dichtung
A    = PMMA Pumpenkopf mit Viton Dichtung
R    = PMMA Pumpenkopf mit EPDM Dichtung
Z    = Edelstahl mit Viton Dichtung

£    = Edelstahl Pumpenkopf mit EPDM Dichtung

(weitere Typen sind auf Anfrage bei uns erhältlich)

Service-Set Inhalt:
PVDF Pumpenkopf mit Viton Dichtung:
1x Pumpenkopf (Dosierkopf) inkl. Dichtung
1x PTFE- Membrane
- Edelstahlschrauben und Abdeckkappen (nur bei L und M Serviceset)

PP Pumpenkopf mit EPDM Dichtung:
1x Pumpenkopf (Dosierkopf) inkl. Dichtung
1x PTFE- Membrane
- Edelstahlschrauben und Abdeckkappen (nur bei L und M Serviceset)

PMMA Pumpenkopf mit Viton oder EPDM Dichtung:
1x Pumpenkopf (Dosierkopf) inkl. Dichtung
1x PTFE- Membrane
- Edelstahlschrauben und Abdeckkappen (nur bei L und M Serviceset)

*Edelstahl Pumpenkopf mit Viton oder EPDM Dichtung:
1x Dichtung ohne Pumpenkopf (kein Wechsel erforderlich da Edelstahl)
1x PTFE- Membrane

Maße

Gewicht

Gewicht 250 g

Weitere Eigenschaften

Ursprungsland IT
Zolltarifnummer 84139100
