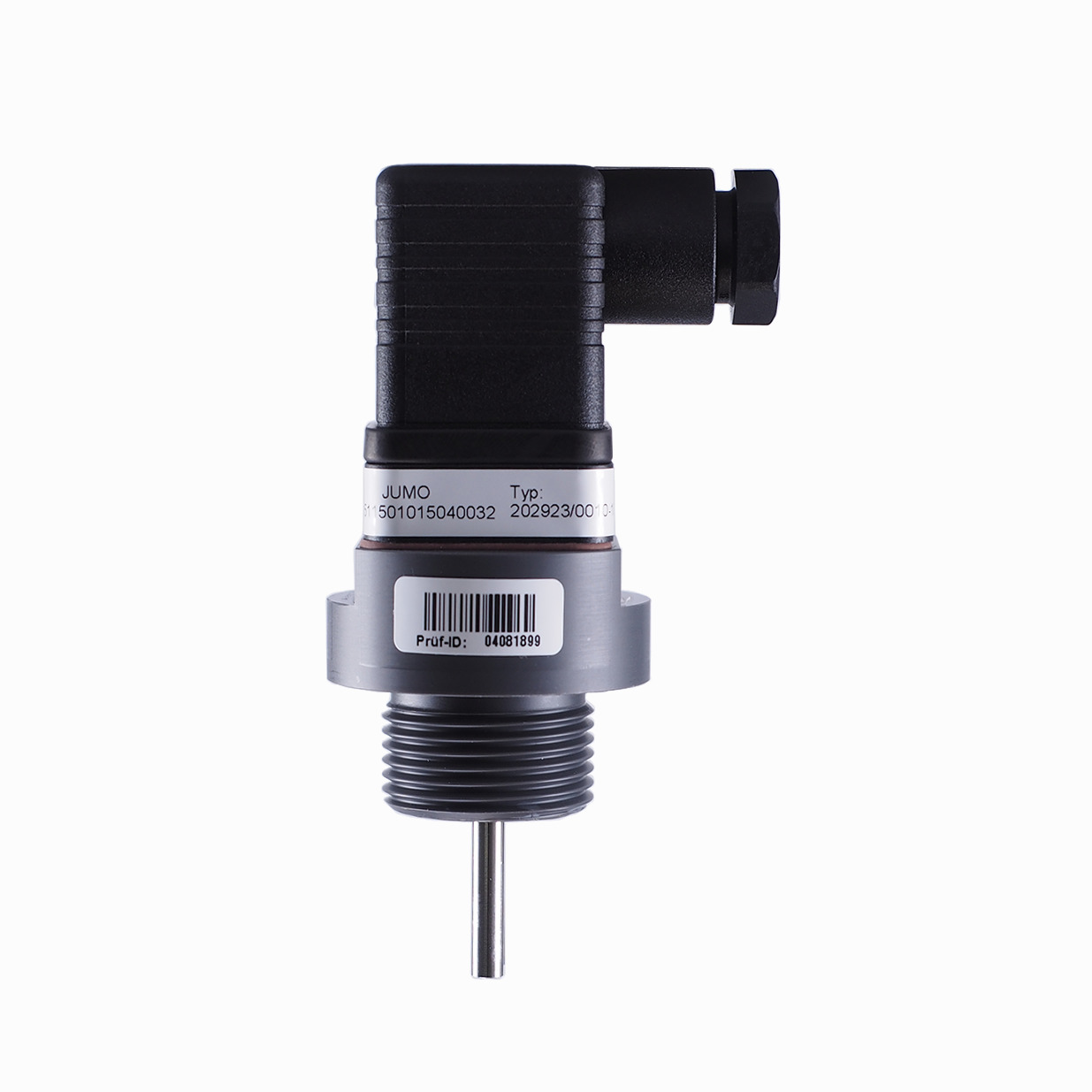

JUMO ecoLine CR-PVC, K=0,1, PT100, Einschraubgewinde G 3/4" A, PVC Körper, Zellenmaterial Edelstahl 1.4571 - Elektrischer Anschluss: Gerätestecker nach DIN EN 175301-803 (Hierschmannstecker) | Grundtyp: ecoLine CR-PVC - Konduktiver 2-Elektroden-Leitfähigkeitssensor | Körpermaterial: PVC | Messwiderstand (Temperaturfühler): Pt100 | Prozessanschluss: Einschraubgewinde G 3/4" A | Zellenmaterial: Edelstahl 1.4571 | Zellkonstante: K = 0,1 (Messbereich 0,1 ... 1,0 mS/cm)

Anzahl	Stückpreis
Bis 4	321,80 €*
Bis 9	305,71 €*
Bis 14	289,62 €*
Bis 19	273,53 €*
Ab 20	267,09 €*

Anzahl

Stückpreis

Bis 4

321,80 €*

Bis 9

305,71 €*

Bis 14

289,62 €*

Bis 19

273,53 €*

Ab 20

267,09 €*

Produktinformationen "JUMO ecoLine CR-PVC, K=0,1, PT100, Einschraubgewinde G 3/4" A, PVC Körper, Zellenmaterial Edelstahl 1.4571"

2-Elektrodenprinzip
bewährte Ausführungen für industriellen Einsatz
Messbereiche 0 ... 1 mS/cm (K = 0,1) bzw. 0,01 ... 15 mS/cm (K = 1,0)
Temperaturbereich bis 55 °C, maximaler Druck bis 6 bar bei 25 °C

JUMO ecoLine CR-PVC Konduktiver 2-Elektroden-Leitfähigkeitssensor

Kurzbeschreibung:

Die Leitfähigkeitssensoren der Baureihe 202923 werden z. B. in der allgemeinen Wassertechnik, der Kühl- und Klimaanlagentechnik, dem Trink- und Badewasserbereich oder in industriellen Spül- und Prozesswasserkreisläufen eingesetzt.

Das Körpermaterial PVC limitiert den Einsatz auf Mediumstemperaturen bis 55 °C. Es stehen zwei Varianten mit den Zellenkonstanten K = 0,1 bzw. 1,0 zur Verfügung. Als Einbauvarianten stehen Versionen mit den gängigen Gewindegrößen G 3/4“ bzw. G 1“ (auf Anfrage) oder eine steckbare Ausführung zur Verfügung. Die steckbare Ausführung dient z. B. zum Einsatz mit den passenden PVC-T-Stücken in den Nenngrößen DN 25, 32 und 40. Sie erlaubt die schnelle Demontage des Sensors zur Reinigung oder Wartung.

Der elektrische Anschluss erfolgt wahlweise über einen lösbaren Gerätestecker oder über einen Festkabelanschluss. Der Gesamtaufbau und die medienberührenden Teile sind physiologisch unbedenklich. Als Elektrodenmaterial dient Edelstahl (K = 0,1) bzw. Spezial-Graphit (K = 1,0). Der optional integrierbare Temperaturfühler erlaubt die gleichzeitige Erfassung der Mediumstemperatur zur Temperaturkompensation in nachgeschalteten Messverstärkern.

Edelstahlvariante K = 0,1

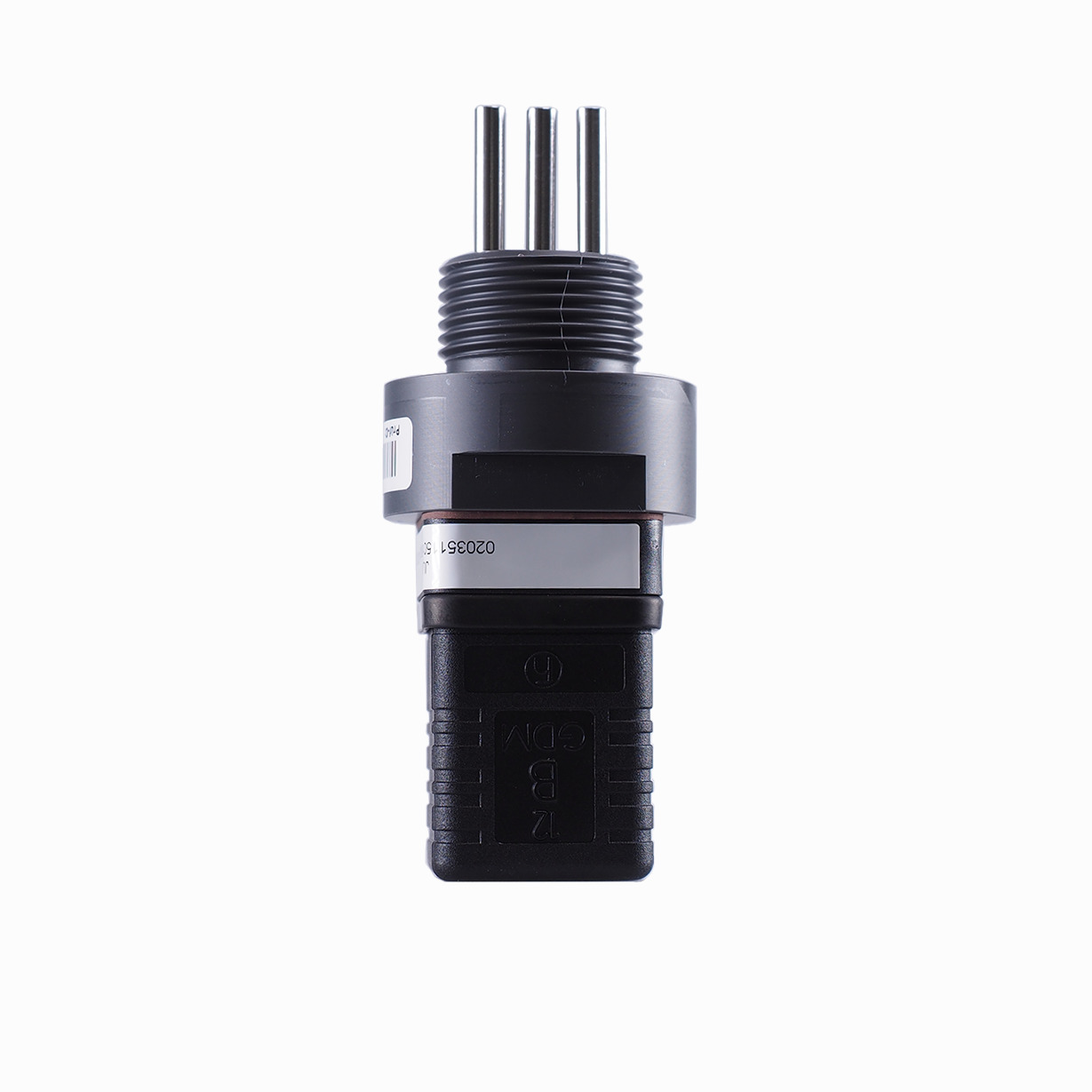

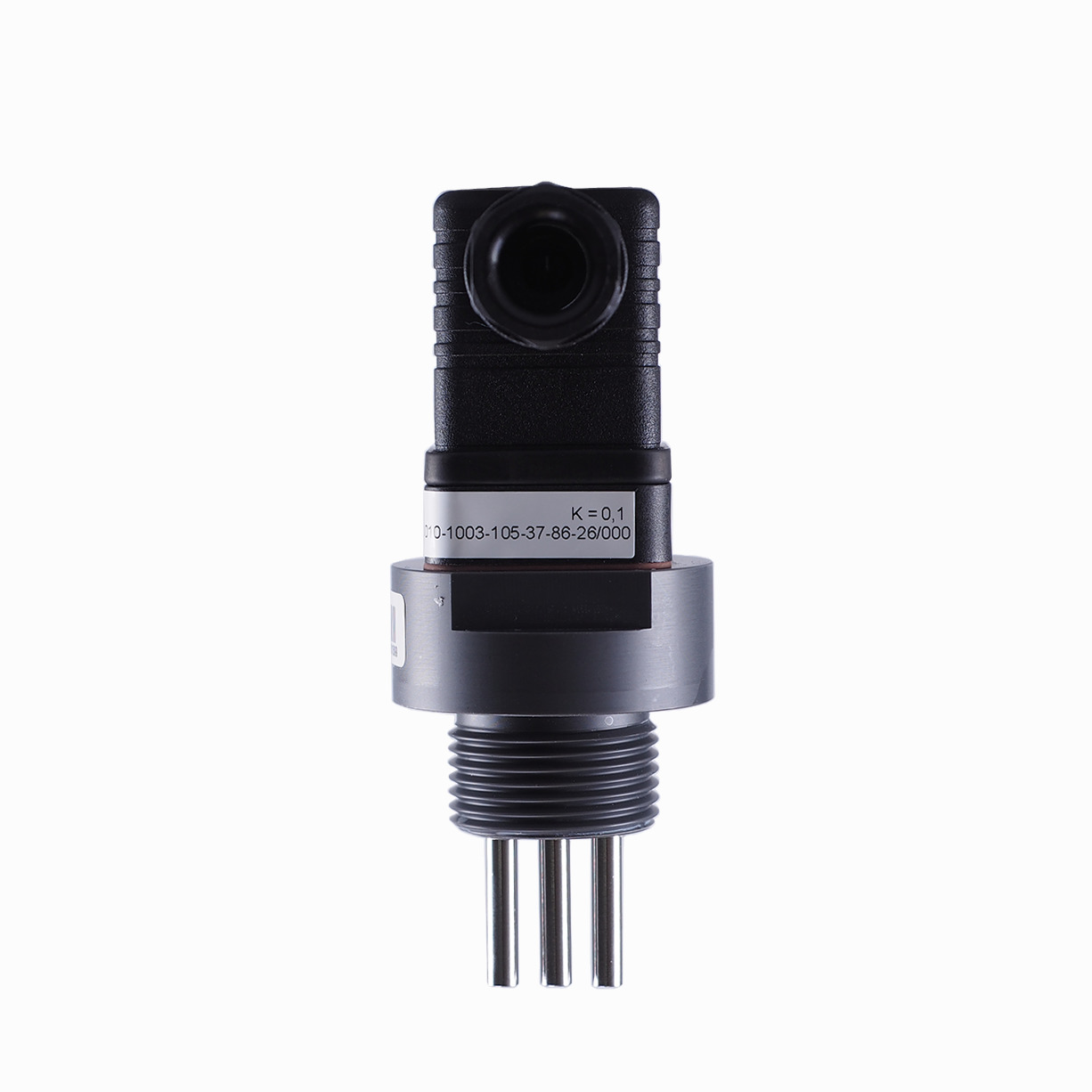

Der Sensor besitzt 3 metallische Stiftelektroden. Die beiden Außenstifte sind elektrisch verbunden und bilden einen Pol des 2-Elektroden-Leitfähigkeitssensors. Die Gegenelektrode ist der mittlere Edelstahlstift. Durch diesen Aufbau wird eine sehr hohe Messpräzision mit geringen Streufeldern erreicht. In den mittleren Stift kann ein Temperaturfühler integriert werden.

Graphit-Variante K = 1,0

Physikalisch bedingt kommt bei höheren Leitwerten als Elektrodenmaterial Spezial-Graphit zum Einsatz. Die beiden Graphitelektroden sind komplett im Elektrodenschaft integriert. Der optionale Temperaturfühler sitzt in einer in das Messmedium eintauchenden Edelstahlhülse.

Funktionsprinzip

Die Sensoren der Baureihe 202923 sind 2-Elektroden-Leitfähigkeitssensoren. Sie werden durch den Messumformer mit einer Wechselspannung beaufschlagt. Der über die Flüssigkeit und die Elektroden fließende Strom wird durch die Leitfähigkeit der Flüssigkeit bestimmt

Maße

Gewicht

Weitere Eigenschaften

Ursprungsland	DE
Zolltarifnummer	90278930

Downloads:

JUMO ecoLine CR-PVC Leitfaehigkeitssensor

Technischen Daten

Zellenkonstante: K = 0,1 oder K = 1,0

Typische Messbereiche: 0 ... 1,0 mS/cm (bei K = 0,1) 0,01 ... 15 mS/cm (bei K = 1,0)

Temperaturkompensation: optional mit Pt100

Prozessanschluss: Einschraubgewinde G 3/4A, G 1A, Überwurfmutter DN 25 1 1/2“ für PVC-T-Stücke

Körpermaterial: PVC

Zellenmaterial: Edelstahl 1.4571 bei K = 0,1 Graphit bei K = 1,0

Einsatztemperatur: bis 55 °C

Maximaler Druck: 6 bar bei 25 °C

Elektrischer Anschluss: Gerätestecker (Hirschmann) nach DIN EN 175301-803, Schutzart IP65 oder Festkabelanschluss 5 m, (andere Kabellängen auf Anfrage)
