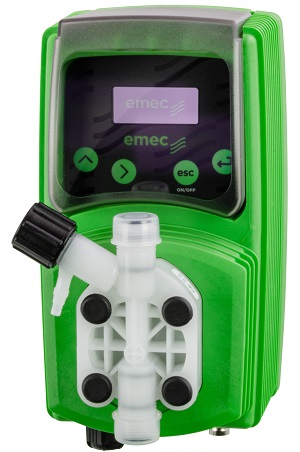

emec Dosierpumpe VMS MF
Artikelnummer:
896360
Die magnetbetriebenen Dosierpumpen mit vertikaler Montage sind einfach zu installieren, kostengünstig und zuverlässig.Merkmale:Digitales SystemMikroprozessorentechnologieKonstantmA SignaleingangVolt SignaleingangChargendosierungBetriebspausenmodusWassermessgerätExterner KontaktMultifunktion:KonstantDividierenMultiplizierenEingang:Füllstandkontrolle WassermessgerätAusgang:AlarmausgangZubehör (über den Konfigurator auswählbar): Sauglanzen:emec Viton-Sauglanze mit 40cm Eintauchlänge (mit BNC-Anschluss) emec Viton-Sauglanze mit 122cm Eintauchlänge (mit BNC-Anschluss)emec EPDM-Sauglanze mit 40cm Eintauchlänge (mit BNC-Anschluss) emec EPDM-Sauglanze mit 122cm Eintauchlänge (mit BNC-Anschluss)Im Lieferumfang enthalten:1x Dosierpumpe 230 VAC mit Netzkabel1x Impfventil 1/2" aus PVDF oder PP je nach gewählter Variante1x Axial-Fußventil mit Niveauschalter/Leermelder aus PVDF oder PP, je nach gewählter Variante und 2,5 Meter Anschlusskabel samt BNC Stecker1x 2m Druckschlauch aus PVDF (bei PVDF Kopf) oder PE (bei PP Kopf), 4x6mm oder 6x8mm* (je nach Ausführung, siehe technische Daten)1x 2m Saugschlauch PVC transparent, 4x6mm, 6x8mm* (je nach Ausführung, siehe technische Daten)1x 2m Entlüftungsschlauch PVC transparent, 4x6mm1x 2,5m "INPUT" Anschlusskabel mit BNC-Stecker und offenen Kabelenden1x Bedienungsanleitung2x 3,5 x 40mm Kreuzschlitzschrauben und 6mm Dübel1x Feinsicherung 5 x 20mm, T 1AÜbersicht der Betriebsmodi:KONSTANT - Die Dosierpumpe dosiert mit einer einstellbaren, gleichbleibenden Dosiermenge. Die Menge wird in l/h,
Hübe/Minute, oder Hübe/h (für sehr kleine Dosiermengen) eingestellt. Die Pumpe wird entweder über den
Digitaleingang „INPUT“ (der in diesem Fall eine Start/Pause, bzw. Standby Funktion hat), oder über die
Spannungsversorgung ein- und ausgeschaltet.DIVISOR - Ein an den Universaleingang „INPUT“ angeschlossener Impulsgeber (z.B. Kontaktwasserzähler) gibt
proportional zum Wasserfluss Impulse an die Dosierpumpe. Diese Impulse werden durch den programmierten
Wert dividiert (geteilt) und bestimmen so die Hubfrequenz resp. die Förderleistung.MULTIPLIKATOR - Ein an den Universaleingang „INPUT“ angeschlossener Impulsgeber (z.B. Kontaktwasserzähler) gibt
proportional zum Wasserfluss Impulse an die Dosierpumpe. Diese Impulse werden mit dem programmierten
Wert multipliziert und bestimmen so die Hubfrequenz resp. die Förderleistung.PPM [mg/l] - Ein an den Universaleingang „INPUT“ angeschlossener Impulsgeber (z.B. Kontaktwasserzähler) gibt
proportional zum Wasserfluss Impulse an die Dosierpumpe. Mit den Impulsen und dem programmierten
„PPM“-Wert errechnet die Elektronik die Hubfrequenz für die Dosierung proportional zum Wasserfluss. Dazu
müssen auch die Impulsrate des Kontaktwasserzählers (in Imp./ltr. oder ltr./Imp.), sowie das Hubvolumen
(abhängig vom örtlichen Systemdruck) eingestellt werden.PROZENT [%] - Ein an den Universaleingang „INPUT“ angeschlossener Impulsgeber (z.B. Kontaktwasserzähler) gibt
proportional zum Wasserfluss Impulse an die Dosierpumpe. Mit den Impulsen und dem programmierten
„PROZENT“-Wert errechnet die Elektronik die Hubfrequenz für die Dosierung proportional zum Wasserfluss.
Dazu müssen auch die Impulsrate des Kontaktwasserzählers (in Imp./ltr. oder ltr./Imp.), sowie das
Hubvolumen (abhängig vom örtlichen Systemdruck) eingestellt werden.BATCH - Die Pumpe dosiert eine programmierte Menge. Die Menge ist in Milliliter (ml), oder als Anzahl Dosierhübe
einstellbar. Der Start kann wahlweise manuell über die Fronttasten, durch einen externen Impulsgeber über
den Universaleingang „INPUT“, oder über ein programmierbares Zeitintervall (Count-down) ausgelöst werden.mA - Die Hubfrequenz der Pumpe – und damit die Dosierleistung – wird durch ein externes Stromsignal (0-20 mA)
gesteuert. Der Signalgeber wird an den Universaleingang „INPUT“ angeschlossen.Volt - Die Hubfrequenz der Pumpe – und damit die Dosierleistung – wird durch ein externes Spannungssignal (0-10
Volt) gesteuert. Der Signalgeber wird an den Universaleingang „INPUT“ angeschlossen.
387,00 €*
