161,90 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Sofort verfügbar, Lieferzeit:
Anmelden für adressiertes Angebot Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "JUMO Einschraub-Widerstandsthermometer mit Anschlusskopf Form J, mit abgesetztem Schutzrohr für Luftmessung (bei 1 x Pt auf Ø 2,6 mm, bei 2 x Pt auf Ø 3,5 mm)"

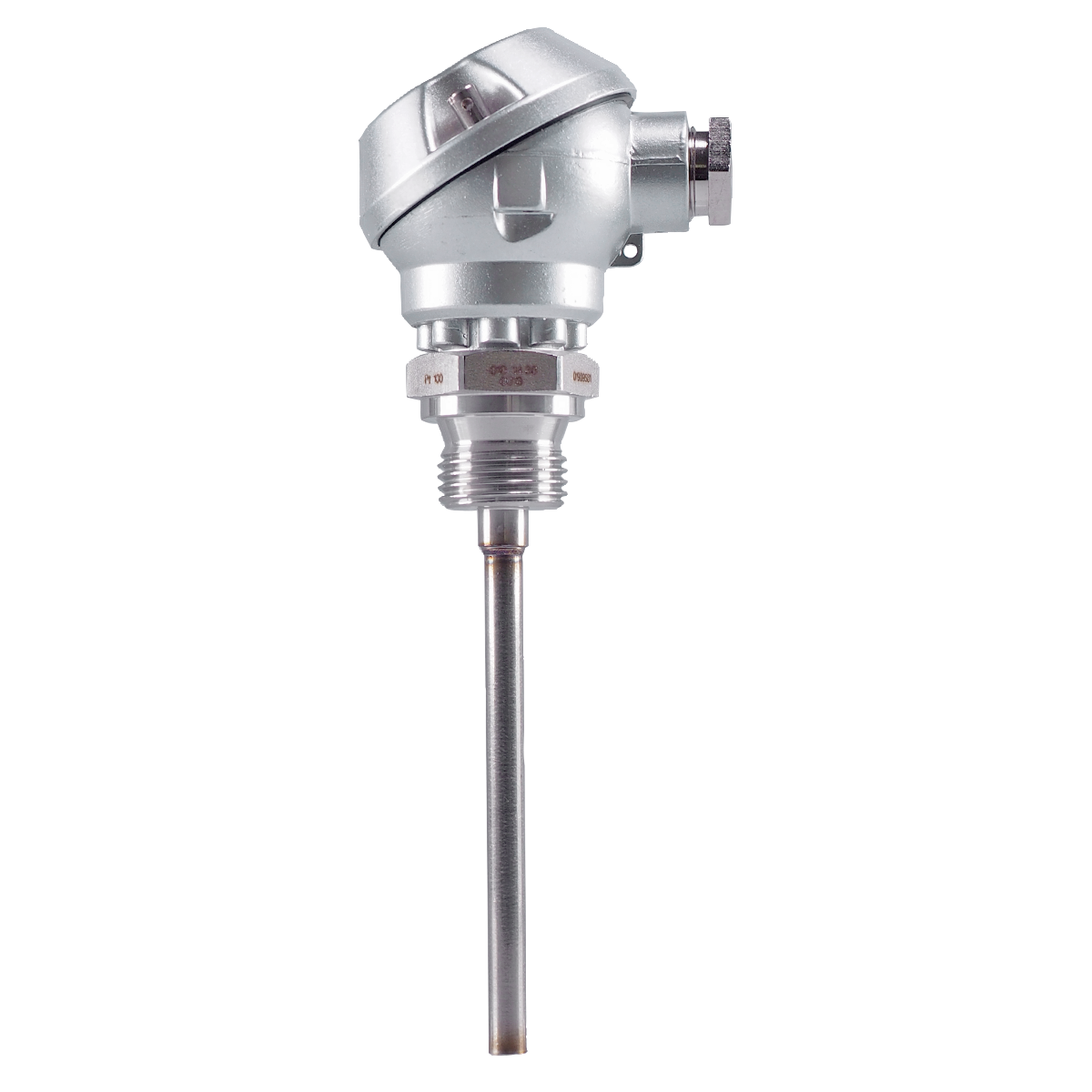

Einschraub-Widerstandsthermometer mit Anschlusskopf Form J
Typ: 902030/31-380-1003-1-6-150-104/000
- mit abgesetztem Schutzrohr für Luftmessung
- Messbereich von -50 bis +200 °C
- Einfach-Widerstandsthermometer
- 1x Pt 100 in Zweileiterschaltung
- Toleranzklasse: Klasse B (Standard)
- Schutzrohrdurchmesser: 6 mm
- Einbaulänge: 150 mm
- Prozessanschluss: Verschraubung G1/2
- Typenzusätze: ohne
Das Einschraub-Widerstandsthermometer mit Anschlusskopf, ist speziell konzipiert für den Einsatz in verschiedenen Branchen wie der Klima- und Kältetechnik und dem Heizungs-, Ofen- und Apparatebau. Es bietet eine präzise Temperaturmessung sowohl in flüssigen als auch gasförmigen Medien, bei einem Temperaturbereich von -50 bis +400 °C.
Die Einbauform dieses Thermometers gewährleistet eine zuverlässige Dichtigkeit, selbst unter extremen Bedingungen von Unter- und Überdruck.
Der Messeinsatz ist serienmäßig mit einem Pt100-Temperatursensor gemäß den Normen DIN EN 60751:2009 / IEC 60751:2008 ausgestattet. Dieser Sensor weist einen Temperaturkoeffizienten α von 3,850 × 10-3 °C-1 auf und ist in einer Zweileiterschaltung verbaut. Optional sind auch Ausführungen mit Pt500 oder Pt1000 erhältlich. Für präzisere Messergebnisse kann der Anschluss wahlweise in Drei- und Vierleiterschaltung erfolgen, zusätzlich besteht die Möglichkeit einen Messumformer in den Anschlusskopf zu integrieren.
Maße
Breite | 7 cm |
---|---|
Höhe | 5 cm |
Länge | 21 cm |
Gewicht
Gewicht | 197 g |
---|
Weitere Eigenschaften
Einbaulänge in mm | 150 mm |
---|---|
Messeinsatz | 1x Pt 100 Zweileiterschaltung |
Prozessanschluss Verschraubung | G 1/2 |
Temperaturbereich | -50°C ... +200°C |
Ursprungsland | DE |
Zolltarifnummer | 90251900 |
Anschlusskopf: |
Form J, Alu-Druckguss, M16 × 1,5; IP65, Umgebungstemperatur -40 bis +100 °C Achtung: reduzierte Umgebungstemperatur beim Einsatz von Messumformern, Typenblatt 707030 Sofern es die Bauform erlaubt, werden für SIL- und PL-Anwendungen (Typenzusätze 658 und 659) gelbe Anschlussköpfe verwendet. Ausnahmen bilden Fühler für den Einsatz in alkalischer Umgebung und Fühler, bei denen die LABS-Freiheit zwingend erforderlich ist. |
Prozessanschluss: |
Gewinde, Edelstahl 1.4571 |
Schutzrohr: |
Edelstahl 1.4571, Ø 6 mm und Ø 8 mm |
Messeinsatz: |
Pt100-Temperatursensor, DIN EN 60751:2009 / IEC 60751:2008, Klasse B, Zweileiterschaltung |
Ansprechzeiten: |
t0,5 = 8 s, t0,9 = 20 s, in Wasser 0,4 m/s, Ø 8 mm t0,5 = 5 s, t0,9 = 12 s, in Wasser 0,4 m/s, Ø 6 mm t0,5 = 40 s, t0,9 = 110 s, in Luft 3,0 m/s, Ø 6 mm t0,5 = 2 s, t0,9 = 5 s, in Wasser 0,4 m/s, Ø 6 mm abgesetzt auf Ø 3,5 mm t0,5 = 25 s, t0,9 = 85 s, in Luft 3,0 m/s, Ø 6 mm abgesetzt auf Ø 3,5 mm t0,5 = 1 s, t0,9 = 2 s, in Wasser 0,4 m/s, Ø 6 mm abgesetzt auf Ø 2,6 mm t0,5 = 18 s, t0,9 = 65 s, in Luft 3,0 m/s, Ø 6 mm abgesetzt auf Ø 2,6 mm |
Messumformer: |
analoger Messumformer, Ausgang 4 bis 20 mA, Typenblatt 707030 |
Zubehör: |
Schutzhülse, Typenblatt 909710 |
